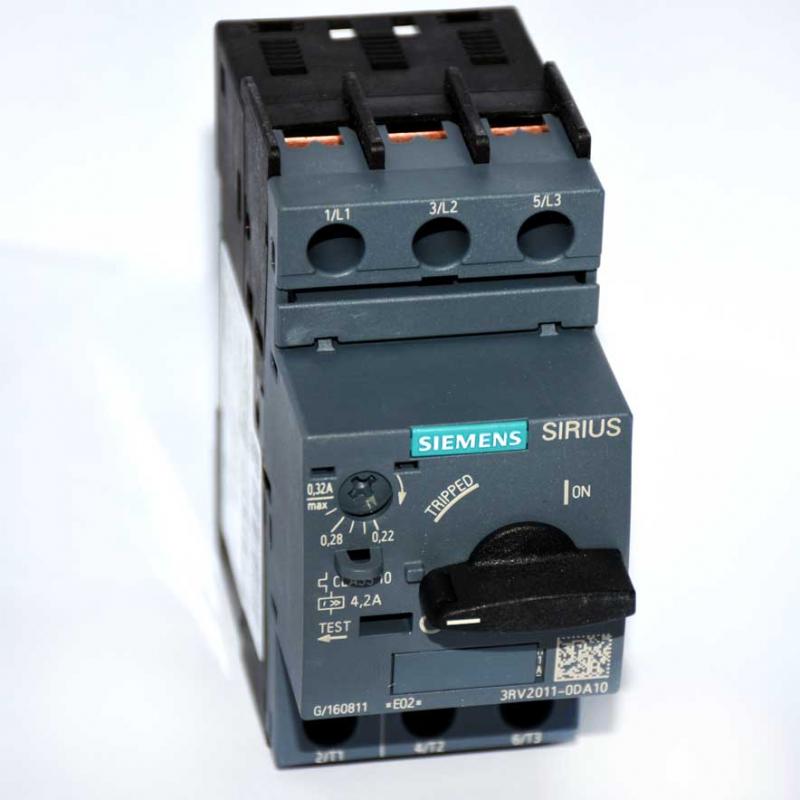

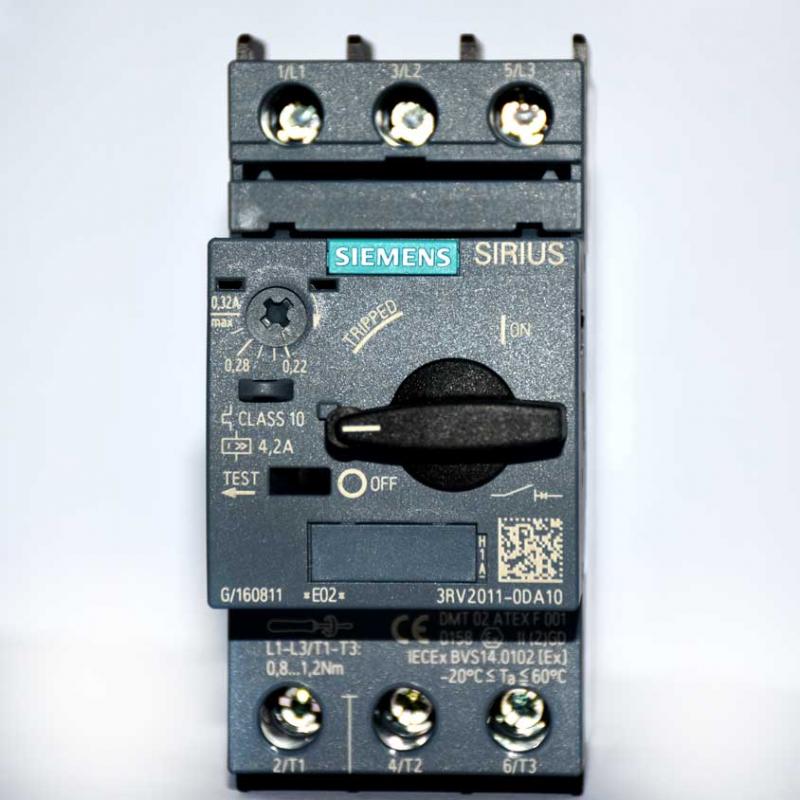

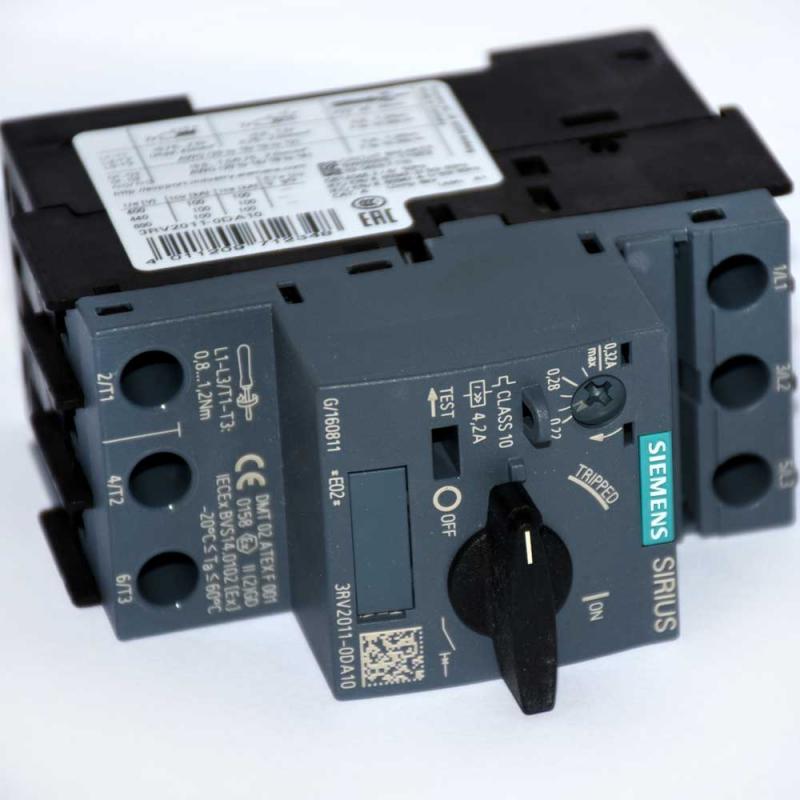

حرارتی 3RV2011-ODA10

برند: siemens
تماس بگیرید
افزوندن به علاقه مندی ها
حرارتی 3RV2011-ODA10
حرارتی 3RV2011-ODA10
حرارتی 3RV2011-ODA10
حرارتی 3RV2011-ODA10

توضیحات

کلید حرارتی 3RV2011-ODA10 از جمله کنتکتور های تولید شده در کمپانی زیمنس می باشد که عملکرد کلید مذکور مشابه  بی متال است و کارش حفاظت در برابر اختلات جریان است مانند بی متال، اما یک سری تفاوت هایی بین بی متال وکلید حرارتی است که موجب شده کلید های حرارتی بهتر از بی متال ها باشند و ضریب امنیت آن بیشتر از بی متال باشد حال به این تفاوت ها می پردازیم:

۱ بی متال مدار فرمان را قطع میکند ( از طریق پیج های ۹۵ – ۹۶ ) ولی کلید حرارتی مستقیماً سه فاز مدار قدت را قطع می کند و باعث قطع شدن موتور می شود.

۲ کلید حرارتی هم از جریان حراتی محافظت میکند و هم از جریان مغناطیسی در صورتی که بی متال فقط از جریان حرارتی محافظت می کند.

شاید برایتان سوال پیش بیاید که جریان مغناطیسی و جریان حرارتی چیست و چه تفاوت با هم دارند؟

به بیان ساده وقتی یک الکترو موتور در اثر تحمل بار اضافه جریانش بالا میرود موتور داغ می کند که به این اتفاق می گویند بالا رفتن جریان حرارتی و وقتی الکترو موتور در اثر اتصال کوتاه بین دو فاز یا اتصال بدنه و فاز و یا فاز و نول و هر کدام از این موارد داغ کند می گویند جریان مغناطیسی  بالا رفته

مشخصات کلید حرارتی

۱ دارای شستی قطع و وصل یا کلید ۰-۱ می باشند برای کنترل دستی

۲ مانند بیمتال ها دارای درجه تنظیم جریان میباشد ( درجه آن را معمولاً ۱۰ درصد بیشتر از جریان نامی موتور تنظیم میکنند)

۳ دارای کلید تست می باشند برای تست سالم بودن کلید

۴ دارای ۳ فاز قدرت است ورودی به برق و خروجی آن به موتو وصل می شود

قابلیت های کلید حرارتی

۱ قابل قطع و وصل زیر بار می باشند

۲ قابلیت تنظیم دقیق امپر در یک بازه را دارند

۳ در صورت ایجاد اضافه بار موتور را مستقیم  قطع می کنند و نیاز به کنتاکتور جهت فرمان دادن ندارند.

کلید حرارتی یا کلید حافظ موتور را میتوان به عنوان بهترین محافظ موتور نام برد

ولی یک عیب دارد که این نوع کلید ها فقط تا بازه ۱۲۵ آمپر تولید می شود
