تشریح کامل ساختار کنتاکتور، انواع عمر مکانیکی و الکتریکی، و عوامل مؤثر بر سن مفید

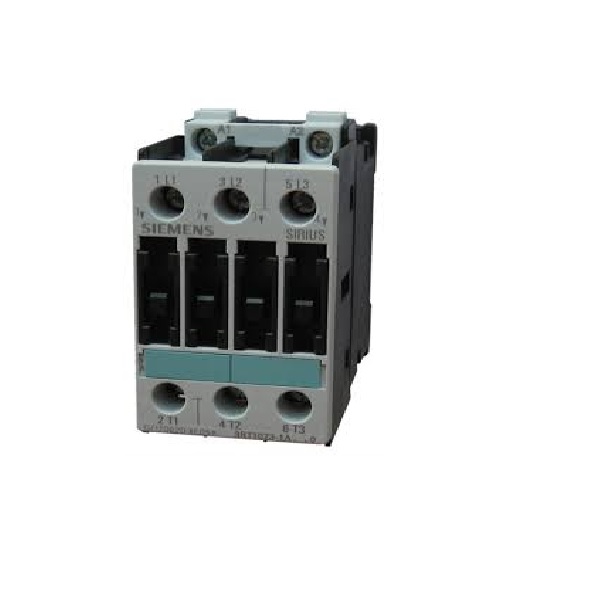

برای اینکه سن مفید یک کنتاکتور را به‌درستی تحلیل کنیم، لازم است ابتدا ساختار آن را با جزئیات بررسی کنیم. کنتاکتور از چند جزء اساسی تشکیل شده که هر کدام نقش مهمی در عملکرد نهایی دارند. وقتی یکی از این بخش‌ها دچار فرسایش یا آسیب شود، عملکرد کل کنتاکتور مختل می‌شود. به همین دلیل شناخت ساختار داخلی کمک می‌کند بهتر بفهمیم چه چیزی باعث کاهش یا افزایش طول عمر می‌شود.

یکی از مهم‌ترین اجزا بوبین است. بوبین همان بخش الکتریکی است که با ایجاد میدان مغناطیسی، هسته متحرک را جذب کرده و تیغه‌ها را به هم وصل می‌کند. اگر ولتاژ بوبین نوسان داشته باشد یا بالاتر/پایین‌تر از مقدار استاندارد باشد، بوبین داغ می‌شود. داغ شدن مداوم باعث سوختن رشته‌های داخلی سیم‌پیچ و کاهش قدرت مکش می‌شود. کنتاکتورها معمولاً بوبین‌هایی با ولتاژ ۲۴ ولت، ۱۱۰ ولت، ۲۲۰ ولت و ۳۸۰ ولت دارند. انتخاب اشتباه ولتاژ، یکی از بزرگ‌ترین عوامل از بین رفتن سریع بوبین است.

حالا به‌صورت دقیق‌تر به تفاوت عمر مکانیکی و الکتریکی می‌پردازیم:

وقتی یک کنتاکتور به پایان عمر مفید نزدیک می‌شود، قبل از اینکه کاملاً از کار بیفتد معمولاً نشانه‌هایی بروز می‌دهد. شناخت این نشانه‌ها برای جلوگیری از توقف ناگهانی سیستم و همچنین پیشگیری از خسارات بسیار مهم است. یک کنتاکتور سالم باید بدون لرزش، بدون صدای اضافی، بدون ایجاد بوی سوختگی و بدون افزایش دمای غیرطبیعی کار کند. هرگونه تغییر در این شرایط می‌تواند نشان‌دهنده فرسودگی باشد.

یکی از مهم‌ترین نشانه‌ها صدای غیرعادی بوبین است. کنتاکتور در حالت عادی هنگام جذب هسته صدای کوتاهی تولید می‌کند، اما وقتی بوبین ضعیف شود یا سطح هسته ثابت و متحرک کثیف باشد، صدای تق‌تق یا وزوز ممتد ایجاد می‌شود. این صدا نشان می‌دهد قدرت مکش کاهش یافته و انرژی کمتری منتقل می‌شود. در چنین وضعیتی، اگرچه کنتاکتور هنوز کار می‌کند، اما عمر مفید آن به پایان رسیده و ادامه کار باعث داغ شدن بوبین خواهد شد.

نشانه دیگر گرمای غیرعادی در بدنه یا ترمینال‌ها است. وقتی تیغه‌ها فرسوده شوند و سطح تماس الکتریکی کافی نباشد، مقاومت افزایش می‌یابد و گرما تولید می‌شود. در بسیاری از موارد، برقکاران هنگام سرویس دوره‌ای با لمس بدنه متوجه حرارت بیش از حد می‌شوند. این حرارت مهم‌ترین هشدار برای پایان عمر کنتاکتور است. ادامه کار زمان سوختگی را سریع‌تر می‌کند.

در جدول زیر برخی از رایج‌ترین نشانه‌های پایان عمر کنتاکتور را مشاهده می‌کنید:

این جدول کمک می‌کند برقکار یا تکنسین بدون باز کردن کامل کنتاکتور، از وضعیت آن آگاه شود و بهترین تصمیم را بگیرد.

● مثال واقعی ۱ – کارخانه تولید قطعات فلزی

در یک کارگاه پانچ فلز، موتورهای ۷.۵ کیلووات روزانه حدود ۵۰۰ بار روشن و خاموش می‌شدند. کنتاکتور استفاده‌شده برند ضعیف و ارزان بود. پس از دو ماه، تیغه‌ها چسبندگی پیدا کردند و یک بار چسبیدن پلاتین باعث شد موتور بیش از ۱۵ دقیقه روشن بماند در حالی که اپراتور فکر می‌کرد خاموش شده است. این موضوع منجر به داغ شدن موتور و سوختن سیم‌پیچ آن شد. هزینه تعمیر موتور بیش از ۳۰ برابر قیمت کنتاکتور استاندارد بود. نتیجه‌ای که مدیریت کارخانه گرفت این بود که انتخاب کنتاکتور نامرغوب نه‌تنها صرفه‌جویی نیست، بلکه یک خطر اقتصادی است.

● مثال واقعی ۲ – تابلو برق چیلر ساختمانی

در یک مجتمع مسکونی، چیلر هر ۱۰ دقیقه روشن و خاموش می‌شد. کنتاکتور قبلی حدود ۵ سال بدون مشکل کار کرده بود. اما پس از رسیدن به پایان عمر الکتریکی، پلاتین‌ها داغ شده و تغییر رنگ داده بودند. تکنسین که کنتاکتور را باز کرد متوجه شد سطح تیغه‌ها به حالت گودالی درآمده است. این نمونه نشان می‌دهد که حتی کنتاکتورهای باکیفیت نیز پس از طی عمر مفید، باید تعویض شوند تا آسیب‌های ثانویه ایجاد نشود.

نکات مهم برای افزایش طول عمر کنتاکتور

در ادامه مجموعه‌ای از نکات کاربردی را می‌بینید که رعایت آن‌ها می‌تواند عمر مفید کنتاکتور را ۳۰ تا ۱۰۰ درصد افزایش دهد:

1. انتخاب بالاتر از جریان واقعی (Oversize)
   اگر بار ۱۸ آمپر است، کنتاکتور ۲۵ آمپر انتخاب کنید. این کار عمر الکتریکی را بسیار زیاد می‌کند.

2. استفاده از کلید حرارتی (MPCB)
   کلید حرارتی جلوی جریان اضافه و آسیب به تیغه‌ها را می‌گیرد. بسیاری از کنتاکتورها به دلیل نداشتن محافظ مناسب، خیلی زود می‌سوزند.

3. تمیز کردن دوره‌ای هسته و تیغه‌ها
   گردوغبار و براده فلزی باعث کاهش قدرت مکش و ایجاد لرزش می‌شود. یک سرویس ساده هر ۶ ماه تاثیر زیادی دارد.

4. تهویه مناسب تابلو برق
   گرمای زیاد بزرگ‌ترین دشمن بوبین است. اگر تابلو گرم است از فن، دریچه یا کولر گازی صنعتی استفاده کنید.

5. انتخاب برند معتبر
   کنتاکتورهای برندهای معتبر مثل Siemens، Schneider، LS، Hyundai و … طول عمر واقعی و تضمین‌شده دارند.

6. استفاده از کنتاکت کمکی به جای بارگذاری بیش از حد روی تیغه‌های اصلی
   بسیاری از افراد بار را مستقیماً روی تیغه اصلی قرار می‌دهند که اشتباه است.

راهنمای خرید کنتاکتور، بررسی برندها، معرفی کامل ژرمن کنترل + جمع‌بندی نهایی

وقتی صحبت از خرید کنتاکتور می‌شود، بسیاری از افراد تنها به آمپر آن یا قیمت توجه می‌کنند. در حالی که انتخاب کنتاکتور مناسب نیازمند بررسی چندین عامل هم‌زمان است. عمر مفید کنتاکتور به‌طور مستقیم تحت تأثیر تصمیمی است که در مرحله خرید گرفته می‌شود. انتخاب نادرست ممکن است منجر به کاهش عمر الکتریکی، افزایش مصرف برق، خطر آتش‌سوزی، ضعف عملکرد موتور یا توقف خط تولید شود. بنابراین خرید درست مانند سرمایه‌گذاری روی طول عمر تجهیزات است.

یکی از مهم‌ترین معیارهای خرید، نوع بار است. اگر بار شما یک موتور است، باید کنتاکتور مخصوص بارهای القایی انتخاب کنید. این کنتاکتورها تیغه‌های مقاوم‌تری دارند و برای تحمل قوس الکتریکی طراحی شده‌اند. برای بارهای مقاومتی، مدل‌های ساده‌تر مناسب‌اند. استانداردهای بین‌المللی بارها را در گروه‌های مختلف مثل AC1، AC3 و AC4 دسته‌بندی کرده‌اند. به عنوان مثال:

• AC1 برای بارهای مقاومتی مانند هیتر

• AC3 برای راه‌اندازی موتورهای قفس سنجابی

• AC4 برای بارهای با کلیدزنی شدید مثل جرثقیل، آسانسور و کمپرسور

شناخت این استانداردها کمک می‌کند کنتاکتوری انتخاب کنید که طول عمر بیشتری داشته باشد. اگر کنتاکتور اشتباه انتخاب شود، سن مفید آن نصف یا حتی یک‌سوم مقدار واقعی خواهد شد.

عامل مهم دیگر برند سازنده است. برندهای معتبر با استفاده از آلیاژهای نقره مرغوب، بوبین‌های مقاوم در برابر گرما، طراحی مناسب هسته مغناطیسی و کیفیت بالای مونتاژ، طول عمر تضمین‌شده ارائه می‌دهند. در مقابل، کنتاکتورهای ارزان و بی‌نام معمولاً عمر الکتریکی بسیار پایینی دارند و در پروژه‌های صنعتی توصیه نمی‌شوند.

جدول مقایسه برندهای رایج کنتاکتور (بر اساس کیفیت و طول عمر تقریبی)

این جدول نشان می‌دهد که اختلاف کیفیت، اختلاف طول عمر چندبرابری ایجاد می‌کند.

راهنمای انتخاب صحیح کنتاکتور برای افزایش سن مفید

برای اینکه کنتاکتوری بخرید که سال‌ها کار کند، هنگام خرید این موارد را بررسی کنید:

1. بار واقعی دستگاه را دقیق اندازه بگیرید
   اگر موتور شما ۱۰ آمپر است، کنتاکتور ۱۲ آمپر نخرید. حداقل ۱ تا ۲ رنج بالاتر انتخاب کنید.

2. بر اساس AC Class انتخاب کنید
   اگر موتور دارید AC3 را انتخاب کنید، نه AC1.

3. به کیفیت پلاتین توجه کنید
   کنتاکتورهای با پلاتین نقره عمر بیشتری دارند و دیرتر دچار سوختگی می‌شوند.

4. بوبین با ولتاژ مناسب محیط تهیه کنید
   اگر ولتاژ شبکه ناپایدار است، بوبین ۲۲۰ ولت ممکن است سریع‌تر خراب شود. این نکته بسیار مهم است.

5. از فروشگاه معتبر خرید کنید
   قطعات تقلبی در بازار بسیار زیاد شده‌اند. کنتاکتور تقلبی حتی اگر ظاهر مشابه داشته باشد، طول عمر بسیار کمی دارد.

ژرمن کنترل (ژرمن صنعت) – مرکز تخصصی فروش کنتاکتور و تجهیزات برق صنعتی

در بازار برق ایران، یکی از مراکز قدیمی و معتبر که سال‌هاست به صورت تخصصی در زمینه تأمین تجهیزات برق صنعتی فعالیت می‌کند، ژرمن کنترل است که بسیاری آن را با نام ژرمن صنعت نیز می‌شناسند. این مجموعه به دلیل سابقه طولانی، تنوع محصولات و ارائه اجناس اصل، یکی از مراجع معتبر برای خرید تجهیزات کنترلی و حفاظتی محسوب می‌شود.

در ژرمن کنترل می‌توانید انواع تجهیزات زیر را با بهترین قیمت تهیه کنید:

• کنتاکتور در رنج‌های مختلف

• کلید حرارتی (MPCB)

• تیغه پلاتین کنتاکتور

• بوبین کنتاکتور

• کنتاکت کمکی

• تجهیزات روشنایی صنعتی و خانگی

ژرمن کنترل فقط فروشنده نیست؛ بلکه تیم این مجموعه مشاوره تخصصی ارائه می‌دهد تا مطمئن شوید تجهیزاتی که تهیه می‌کنید دقیقاً مناسب پروژه شماست. این موضوع باعث می‌شود خرید شما هم از نظر کیفیت و هم از نظر اقتصادی به‌صرفه باشد.

چرا خرید از ژرمن کنترل به افزایش عمر مفید کنتاکتور کمک می‌کند؟

• محصولات اصل و استاندارد عرضه می‌شود و از تجهیزات تقلبی خبری نیست.

• امکان دریافت مشاوره فنی برای انتخاب صحیح وجود دارد.

• انواع پلاتین، بوبین و کلید حرارتی نیز عرضه می‌شود تا در صورت نیاز، فقط قطعه معیوب تعویض شود.

• قیمت‌ها رقابتی است، بنابراین می‌توانید برندهای معتبر را با هزینه مناسب خریداری کنید.

• به دلیل سابقه بالا، نیازهای برقکاران و صنعتگران به‌طور دقیق شناخته شده است.

اطلاعات کامل تماس ژرمن کنترل

📍 آدرس:
تهران – لاله‌زار – پاساژ بوشهری – طبقه دوم – واحد ۲۴

📞 شماره تماس‌ها:
021-33960926
021-33961443
09125238860

📷 اینستاگرام:
plcir

📠 فکس:
33918658

ژرمن کنترل همان ژرمن صنعت است.

جمع‌بندی نهایی

سن مفید کنتاکتور به مجموعه‌ای از عوامل وابسته است: کیفیت ساخت، نوع بار، شرایط محیطی، نحوه نصب، نوع تیغه‌ها، نوسانات ولتاژ و تعداد کلیدزنی روزانه. با انتخاب صحیح در مرحله خرید، رعایت اصول نصب و انجام سرویس‌های دوره‌ای، می‌توان عمر کنتاکتور را چند برابر افزایش داد. در نهایت، انتخاب فروشگاه معتبر مانند ژرمن کنترل تضمین می‌کند که محصول اصل دریافت می‌کنید و خدمات مشاوره‌ای مناسبی برای افزایش طول عمر تجهیزات خواهید داشت.
