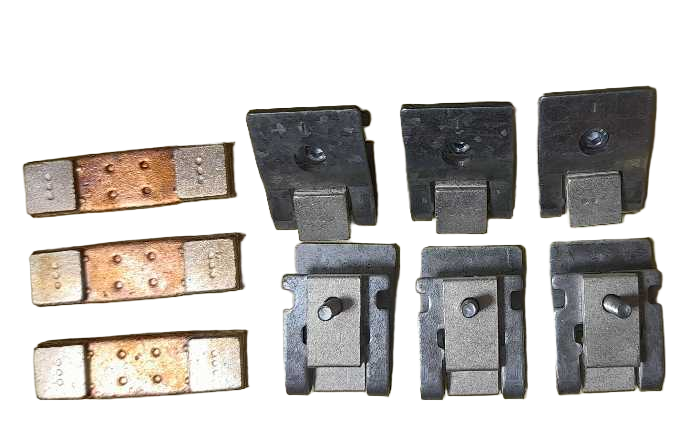

نوع تیغه	جنس	جریان نامی	کلاس کاری	طول عمر حرارتی	کاربرد صنعتی
ثابت مسی نقره	مس+نقره	32 آمپر	AC-3	60,000 سیکل	موتورها، تابلو صنعتی
متحرک برنز	برنز فسفری	25 آمپر	AC-1	80,000 سیکل	بار مقاومتی و خازنی

تحلیل حرارتی و جریان مجاز تیغه‌ها

یکی از عوامل اصلی تعیین عملکرد تیغه کنتاکتور، مدیریت حرارت و جریان عبوری است. عبور جریان باعث تولید حرارت می‌شود که اگر کنترل نشود، باعث اکسیداسیون، فرسایش سطح تماس و کاهش طول عمر می‌گردد. مهندسان برق از فرمول‌های دقیق برای تعیین جریان مجاز و دمای سطح تماس استفاده می‌کنند.

محاسبه افت حرارتی و دمای تیغه

با فرض جریان $I$ عبوری، مقاومت الکتریکی تیغه $R$ و ضریب حرارتی $\alpha$، مقدار تولید حرارت $P$ به صورت زیر محاسبه می‌شود:

$$P = I^2 \cdot R$$

برای مثال، تیغه‌ای با مقاومت سطحی 0.003 اهم و جریان 32 آمپر:

$$P = 32^2 \cdot 0.003 = 3.07 وات$$

این انرژی گرمایی باید از طریق هدایت حرارتی تیغه و همرفت هوا دفع شود. اگر دفع حرارت کافی نباشد، دمای سطح تیغه افزایش یافته و اکسیداسیون و فرسایش سریع رخ می‌دهد.

جریان واقعی vs جریان نامی

در شرایط صنعتی، جریان واقعی غالباً بالاتر از جریان نامی است، مخصوصاً در راه‌اندازی موتورهای القایی یا بارهای لحظه‌ای:

• موتور القایی 5 کیلووات با جریان نامی 20 آمپر ممکن است جریان راه‌اندازی 5 تا 7 برابر جریان نامی داشته باشد.

• تیغه‌ای که فقط برای جریان نامی طراحی شده باشد، نمی‌تواند این پیک لحظه‌ای را تحمل کند و جرقه، حرارت موضعی و خرابی سریع رخ می‌دهد.

مهندسان برای مقابله با این مسئله، تیغه‌ها را با کلاس کاری AC-3 یا AC-4 انتخاب می‌کنند که برای قطع و وصل مکرر بارهای موتوری مناسب هستند.

تحلیل مقاومت و دمای سطح تماس

مقاومت تیغه به عوامل زیر بستگی دارد:

1. جنس تیغه (مس، برنز، آبکاری نقره)

2. سطح تماس واقعی (در میلی‌متر مربع)

3. کیفیت نصب و هم‌راستایی تیغه

جدول نمونه جریان مجاز و دمای سطح تیغه

نکته: افت ولتاژ بیش از 70 mV در سطح تماس، نشان‌دهنده افزایش مقاومت و احتمال داغ شدن خطرناک تیغه است.

مثال مهندسی واقعی

فرض کنید یک تیغه ثابت مسی با سطح تماس 5 میلی‌متر مربع، جریان 32 آمپر عبوری دارد. مقاومت سطحی 0.003 اهم است:

1. توان تلف شده: $P = I^2 \cdot R = 3.07 W$

2. اگر دفع حرارت تیغه محدود باشد، دمای سطح طی چند سیکل قطع و وصل به بیش از 100°C می‌رسد.

3. در این شرایط، آبکاری نقره مقاومت در برابر اکسیداسیون را افزایش می‌دهد و عمر مفید تیغه را تا 60,000 سیکل قطع و وصل حفظ می‌کند.

خطاهای رایج و نگهداری اصولی تیغه کنتاکتور

خطاهای رایج تیغه‌ها

در بررسی‌های صنعتی، بیشترین اختلالات کنتاکتورها از تیغه‌ها ناشی می‌شود. خطاهای رایج شامل موارد زیر هستند:

1. عدم تطابق جریان نامی با جریان واقعی:

   • تیغه انتخاب شده جریان واقعی مدار را تحمل نمی‌کند.

   • تولید حرارت زیاد و جرقه هنگام قطع و وصل رخ می‌دهد.

   • مثال: تیغه 25 آمپر در مدار با جریان لحظه‌ای 100 آمپر، دمای سطح به بیش از 120°C می‌رسد و آبکاری نقره آسیب می‌بیند.

2. کیفیت پایین مواد و آبکاری:

   • آلیاژ نامناسب یا آبکاری ناقص باعث اکسیداسیون سریع، افزایش مقاومت و داغ شدن می‌شود.

   • حتی اگر جریان مناسب باشد، مقاومت تماس غیر یکنواخت باعث فرسایش زودرس می‌گردد.

3. نصب نادرست تیغه:

   • شل بودن اتصالات یا عدم هم‌راستایی تیغه متحرک و ثابت، باعث کاهش سطح تماس واقعی و افزایش مقاومت می‌شود.

   • مثال مهندسی: کاهش سطح تماس مؤثر از 5 میلی‌متر مربع به 4 میلی‌متر مربع، افت ولتاژ را از 50 mV به 70 mV افزایش می‌دهد و دمای سطح 15°C بیشتر می‌شود.

اثر نصب نادرست بر طول عمر

تحلیل مهندسی نشان می‌دهد که نصب نادرست باعث می‌شود تیغه تحت فشار مکانیکی ناهمگون قرار گیرد:

• خم شدن تیغه متحرک

• تماس ناقص سطح ثابت و متحرک

• تولید جرقه و فرسایش موضعی

این مسائل نه تنها عمر تیغه را کاهش می‌دهند، بلکه عملکرد کنتاکتور و تجهیزات متصل را هم تحت تأثیر قرار می‌دهند.

علائم هشداردهنده خرابی

تشخیص به موقع خرابی تیغه‌ها امکان تعویض پیشگیرانه را فراهم می‌کند:

• تغییر رنگ سطح تیغه (قهوه‌ای یا سیاه شدن)

• داغ شدن غیرعادی هنگام کار

• صدای جرقه یا قطع و وصل غیر نرم

• کاهش عملکرد کنتاکتور یا ایجاد وقفه در مدار

مهندسان برق صنعتی معمولاً با ابزار اندازه‌گیری جریان و حرارت سطح، وضعیت تیغه را پایش می‌کنند.

نگهداری اصولی تیغه‌ها

برای افزایش عمر مفید تیغه و کاهش هزینه‌ها، اقدامات زیر توصیه می‌شود:

1. بررسی دوره‌ای سطح تماس:

   • سایش، رنگ و تغییر شکل تیغه باید به طور منظم کنترل شود.

2. سفتی اتصالات و هم‌راستایی:

   • پیچ و مهره‌ها به درستی سفت و تیغه‌ها هم‌راستا باشند.

3. تمیز نگه داشتن محیط تابلو:

   • گرد و غبار و رطوبت باعث افزایش مقاومت سطح تماس و خوردگی می‌شوند.

4. تعویض پیشگیرانه تیغه‌ها:

   • حتی اگر هنوز کاملاً خراب نشده باشند، تعویض دوره‌ای طول عمر کل کنتاکتور را افزایش می‌دهد.

مثال مهندسی واقعی از نگهداری

در یک کارخانه تولید سیمان:

• تیغه مسی با آبکاری نقره، جریان 32 آمپر، کلاس کاری AC-3

• بررسی دوره‌ای هر 6 ماه انجام شد

• با تعویض پیشگیرانه قبل از وقوع خرابی، توقف خط تولید از 3 روز به صفر کاهش یافت

• صرفه‌جویی در هزینه تعمیرات و کاهش ضایعات برق تقریباً ۲۰٪ بود

این مثال نشان می‌دهد که نگهداری فنی و مهندسی تیغه‌ها نه تنها عمر قطعه را افزایش می‌دهد، بلکه کارایی و بهره‌وری کل سیستم صنعتی را به طور قابل توجهی بالا می‌برد.

تحلیل اقتصادی، قیمت تیغه و انتخاب صحیح

تحلیل اقتصادی انتخاب تیغه

در صنایع بزرگ، انتخاب تیغه کنتاکتور فقط یک تصمیم فنی نیست، بلکه یک تصمیم اقتصادی نیز محسوب می‌شود. مهندسان و مدیران پروژه باید هزینه خرید اولیه را در برابر عمر مفید، هزینه تعمیر و نگهداری و توقف تولید بسنجند.

برای مثال:

• تیغه ارزان با جریان نامی پایین و آبکاری محدود:

  • قیمت خرید اولیه: 300 هزار تومان

  • طول عمر مفید: 20,000 سیکل قطع و وصل

  • نیاز به تعویض مکرر و توقف خط تولید

• تیغه استاندارد با آبکاری نقره و مواد مقاوم:

  • قیمت خرید اولیه: 700 هزار تومان

  • طول عمر مفید: 60,000 سیکل قطع و وصل

  • کاهش هزینه تعمیر و توقف تولید تا 70٪

تحلیل ROI (بازده سرمایه‌گذاری): با انتخاب تیغه استاندارد، اگر هزینه توقف خط تولید ماهانه 1 میلیون تومان باشد، خرید تیغه با کیفیت بالاتر در کمتر از 6 ماه جبران می‌شود.

قیمت تیغه در بازار ایران

قیمت تیغه‌ها بسته به برند، جنس، کلاس کاری و کشور سازنده متفاوت است:

نکته: قیمت‌ها با توجه به نوسانات بازار و برندهای وارداتی می‌تواند تغییر کند. در انتخاب تیغه، فقط قیمت را مد نظر قرار ندهید؛ کیفیت و طول عمر نقش مهمتری در کاهش هزینه‌های کل دارند.

انتخاب صحیح تیغه برای کاربردهای صنعتی

انتخاب تیغه باید بر اساس معیارهای زیر باشد:

1. جریان واقعی مدار:

   • تیغه باید جریان لحظه‌ای و راه‌اندازی موتور را تحمل کند.

2. کلاس کاری و تعداد قطع و وصل:

   • برای موتورهای القایی، کلاس AC-3 یا AC-4 توصیه می‌شود.

   • برای بار مقاومتی یا خازنی، کلاس AC-1 یا AC-2 کافی است.

3. محیط نصب:

   • رطوبت، گرد و غبار و دما بر انتخاب مواد و آبکاری تیغه تأثیر می‌گذارد.

4. نگهداری و دسترسی:

   • تیغه‌ای که به راحتی قابل تعویض و بررسی باشد، هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.

جمع‌بندی فوق تخصصی

تیغه کنتاکتور، با وجود اندازه کوچک، یکی از کلیدی‌ترین اجزای مدار صنعتی است که عملکرد، ایمنی و بهره‌وری را تحت تأثیر قرار می‌دهد.

• انتخاب مواد مناسب و کلاس کاری دقیق، باعث کاهش حرارت، افزایش عمر و عملکرد پایدار می‌شود.

• نصب صحیح، هم‌راستایی تیغه و نگهداری پیشگیرانه، هزینه‌های عملیاتی را به شدت کاهش می‌دهد.

• تحلیل اقتصادی نشان می‌دهد که سرمایه‌گذاری اولیه بیشتر در تیغه استاندارد، در بلندمدت صرفه‌جویی چشمگیری ایجاد می‌کند.

• برای بازار ایران، توصیه می‌شود از تیغه‌های استاندارد زیمنس، اشنایدر یا تولیدات با کیفیت ایرانی با آبکاری مناسب استفاده شود تا هم قیمت منطقی و هم عملکرد صنعتی تضمین شود.

با رعایت تمامی این نکات، تیغه‌ها می‌توانند تا 60,000 سیکل قطع و وصل بدون خرابی عمده کار کنند و باعث افزایش بهره‌وری و کاهش توقف‌های غیرمترقبه در خطوط تولید شوند.
