راهنمای جامع سنجش کیفیت پلاتین کنتاکتور: از تست تا تشخیص اصل
در سیستمهای برق صنعتی، کنتاکتور یکی از حیاتیترین قطعات کنترلی محسوب میشود. اما آنچه واقعاً عملکرد کنتاکتور را تعیین میکند، پلاتین کنتاکتور است. کیفیت این قطعه مستقیماً بر طول عمر تجهیزات، ایمنی مدار و هزینههای تعمیر و نگهداری تأثیر میگذارد. اگر شما هم در زمینه برق صنعتی فعالیت دارید، احتمالاً با این سوال روبرو شدهاید:
از کجا بفهمیم پلاتین کنتاکتور سالم است یا نیاز به تعویض دارد؟
در این مقاله از plcir.com قصد داریم به صورت کاملاً تخصصی اما کاربردی، روشهای سنجش کیفیت پلاتین کنتاکتور را بررسی کنیم؛ از تستهای ظاهری گرفته تا اندازهگیریهای دقیق الکتریکی و معیارهای استاندارد صنعتی.

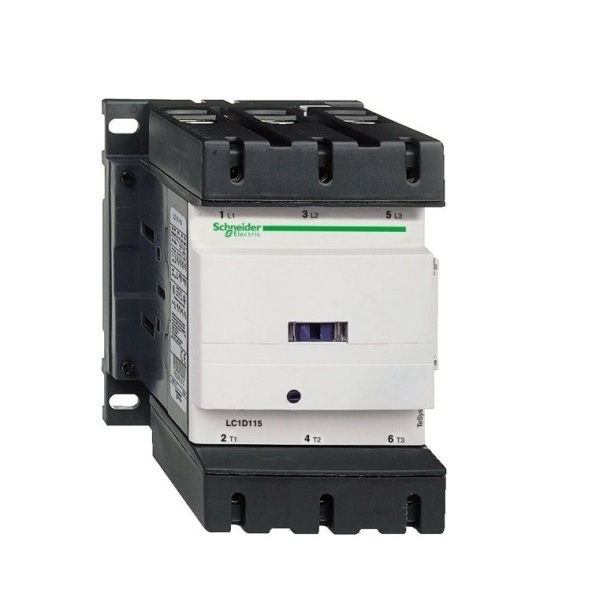

پلاتین کنتاکتور چیست و چرا کیفیت آن اهمیت دارد؟

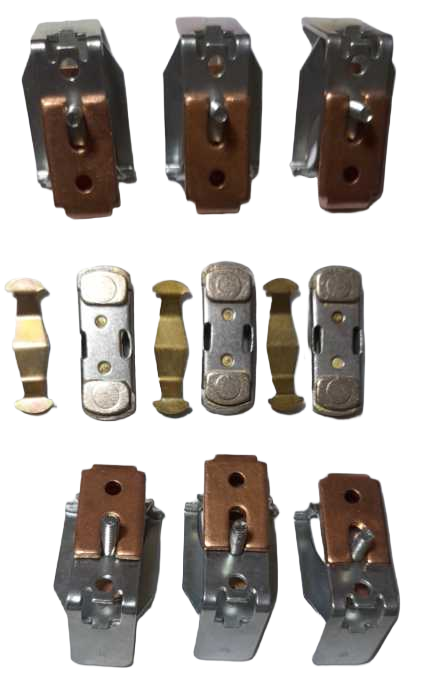

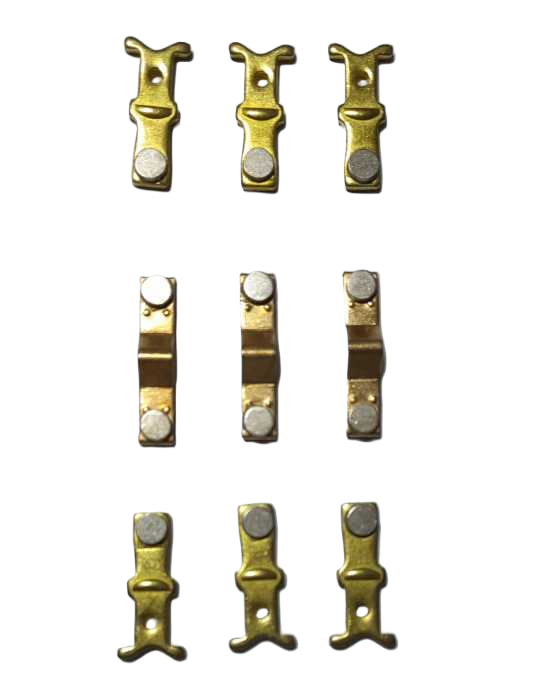

پلاتین کنتاکتور همان بخش فلزی رسانایی است که هنگام تحریک بوبین، مدار را وصل یا قطع میکند. این قطعه معمولاً از آلیاژهای نقره ساخته میشود تا مقاومت الکتریکی پایین و تحمل حرارتی بالایی داشته باشد.
کیفیت پایین پلاتین میتواند منجر به مشکلات زیر شود:
- افزایش مقاومت تماس
- ایجاد جرقه شدید
- بالا رفتن دمای کنتاکتور
- افت ولتاژ در مدار
- سوختن زودهنگام کنتاکتور
- آسیب به موتور یا مصرفکننده متصل
در واقع، بسیاری از خرابیهای موتورهای صنعتی، ناشی از افت کیفیت یا فرسودگی پلاتین کنتاکتور است.
مهمترین نشانههای افت کیفیت پلاتین کنتاکتور
قبل از انجام تستهای تخصصی، معمولاً برخی نشانههای ظاهری هشدار میدهند که کیفیت پلاتین کاهش یافته است:
1️⃣ تغییر رنگ شدید سطح تماس
تیره شدن غیرعادی، سیاه شدن یا ایجاد لایههای اکسید ضخیم میتواند نشاندهنده جرقه مداوم یا کیفیت پایین آلیاژ باشد.
2️⃣ ایجاد حفره یا خوردگی سطحی
وجود گودیهای عمیق روی سطح پلاتین معمولاً ناشی از آرک الکتریکی شدید است.
3️⃣ چسبندگی کنتاکتها
اگر کنتاکتور پس از قطع فرمان همچنان وصل بماند، احتمال جوش خوردن پلاتین وجود دارد.
4️⃣ صدای غیرعادی هنگام وصل شدن
صدای تقتق یا لرزش غیرطبیعی ممکن است ناشی از عدم تماس مناسب پلاتینها باشد.
استانداردهای تعیین کیفیت پلاتین کنتاکتور
برای اینکه بتوانیم کیفیت را به صورت مهندسی بسنجیم، باید به پارامترهای زیر توجه کنیم:
- مقاومت الکتریکی تماس (Contact Resistance)
- میزان تحمل جریان نامی
- عمر مکانیکی
- عمر الکتریکی
- کیفیت آلیاژ نقره
- استاندارد ساخت (IEC 60947)
هر پلاتین باکیفیت باید بتواند جریان نامی را بدون ایجاد حرارت بیش از حد تحمل کند.
چرا سنجش کیفیت پلاتین قبل از خرید مهم است؟
در بازار قطعات برق صنعتی، نمونههای تقلبی یا بیکیفیت بسیار دیده میشود. تشخیص کیفیت پلاتین کنتاکتور قبل از نصب میتواند:
- هزینههای تعمیرات را کاهش دهد
- از توقف خط تولید جلوگیری کند
- ایمنی تجهیزات را افزایش دهد
- عمر مفید کنتاکتور را چند برابر کند
به همین دلیل در فروشگاههای تخصصی مانند www.plcir.com، اصالت و کیفیت قطعات اهمیت بسیار بالایی دارد.
روشهای دقیق تست الکتریکی پلاتین کنتاکتور
پس از بررسی نشانههای ظاهری، برای سنجش دقیق کیفیت پلاتین کنتاکتور، باید به سراغ تستهای الکتریکی برویم. این تستها اطلاعات قابل اعتمادتری در مورد وضعیت رسانایی و مقاومت پلاتین به ما میدهند.
1️⃣ تست افت ولتاژ (Voltage Drop Test)
این تست یکی از رایجترین و مؤثرترین روشها برای تشخیص مقاومت اضافه در کنتاکتور است. مقاومت اضافه در پلاتین معمولاً به دلیل اکسید شدن، کثیفی یا فرسودگی سطح تماس ایجاد میشود.
نحوه انجام تست:
- آمادهسازی: ابتدا اطمینان حاصل کنید که کنتاکتور از مدار اصلی جدا شده و هیچ جریانی از آن عبور نمیکند. بوبین کنتاکتور را تحریک کنید تا پلاتینها در حالت وصل (بسته) قرار گیرند.
- اتصال مولتیمتر: مولتیمتر خود را روی حالت اندازهگیری ولتاژ DC (یا AC بسته به نوع مدار) با دقت بالا تنظیم کنید. پروبهای مولتیمتر را دقیقاً به دو سر پلاتین کنتاکتور (قبل و بعد از نقطه تماس) وصل کنید.
- اعمال جریان: یک جریان DC یا AC مشخص و نسبتاً بالا (اما نه بیش از حد توان کنتاکتور) را از مدار عبور دهید. این کار معمولاً با وصل کردن یک مقاومت خارجی در مسیر کنتاکتور انجام میشود. نکته مهم: مقدار جریانی که اعمال میکنید باید مشخص و قابل تکرار باشد تا بتوانید نتایج را مقایسه کنید.
- قرائت ولتاژ: ولتاژ افت کرده روی پلاتین را با مولتیمتر بخوانید. این ولتاژ نشاندهنده افت پتانسیل ناشی از مقاومت پلاتین است.
تفسیر نتایج:
- مقادیر ایدهآل: در کنتاکتورهای نو و باکیفیت، افت ولتاژ معمولاً بسیار ناچیز است، اغلب در حد چند میلیولت (mV) و در جریانهای بالا ممکن است به دهها میلیولت برسد.
- مقادیر مشکوک: اگر افت ولتاژ شما به طور قابل توجهی بالاتر از مقادیر استاندارد (مثلاً چند صد میلیولت یا حتی بیشتر) باشد، نشاندهنده مقاومت الکتریکی بالای پلاتین است. این وضعیت نیازمند بررسی دقیقتر یا تعویض پلاتین است.
- استانداردها: تولیدکنندگان معمولاً مقادیر حداکثر افت ولتاژ مجاز را در دیتاشیت (Datasheet) کنتاکتور ذکر میکنند. برای کنتاکتورهای قدرت، این مقدار معمولاً زیر 75 میلیولت برای جریان نامی است.
چرا این تست مهم است؟
این تست به طور مستقیم مقاومت الکتریکی ناخواسته را که باعث اتلاف انرژی و تولید حرارت میشود، اندازهگیری میکند.
2️⃣ تست مقاومت تماسی (Contact Resistance Measurement)
این تست شبیه به تست افت ولتاژ است اما با تمرکز بیشتر روی اندازهگیری خود مقاومت، نه فقط ولتاژ. برای این کار نیاز به دستگاهی به نام “میکرو اهممتر” (Micro-Ohmmeter) یا “تستر مقاومت تماسی” دارید که قادر به اندازهگیری مقاومتهای بسیار پایین (در حد میکرو اهم یا میلی اهم) باشد.
نحوه انجام تست:
- آمادهسازی: کنتاکتور باید از مدار جدا شده و پلاتینها در حالت وصل باشند.
- اتصال دستگاه: پروبهای دستگاه میکرو اهممتر را به نقاط مشخص شده روی کنتاکتور (قبل و بعد از پلاتین) وصل کنید. این دستگاهها معمولاً از یک منبع جریان DC ثابت (اغلب 1 آمپر یا بیشتر) و یک ولتمتر حساس تشکیل شدهاند.
- اندازهگیری: دستگاه به طور خودکار جریان را عبور داده و ولتاژ افت را اندازهگیری میکند. سپس با استفاده از قانون اهم (R = V/I)، مقاومت را محاسبه و نمایش میدهد.
تفسیر نتایج:
- مقاومت نرمال: برای کنتاکتورهای قدرت، مقاومت تماسی ایدهآل باید زیر 50 میکرو اهم (µΩ) باشد. برای کنتاکتورهای کوچکتر یا auxiliary، این مقدار ممکن است تا حدود 100-200 میکرو اهم نیز قابل قبول باشد.
- مقاومت بالا: مقادیر بالای 100 میکرو اهم (µΩ) برای کنتاکتورهای قدرت، یا مقادیر بالای 500 میکرو اهم (µΩ) برای کنتاکتورهای auxiliary، نشاندهنده کیفیت پایین، فرسودگی یا آلودگی سطح تماس است.
چرا این تست دقیقتر است؟
میکرو اهممترها با اعمال جریان ثابت و اندازهگیری دقیق ولتاژ، مقاومت را با دقت بسیار بالایی محاسبه میکنند که برای ارزیابی کیفیت پلاتین بسیار حیاتی است.
3️⃣ تست پایداری مقاومت در طول زمان
یک پلاتین باکیفیت نه تنها باید مقاومت اولیه پایینی داشته باشد، بلکه این مقاومت باید در طول عمر الکتریکی و مکانیکی کنتاکتور تا حد امکان ثابت بماند.
نحوه انجام تست:
این تست معمولاً در آزمایشگاهها و توسط تولیدکنندگان انجام میشود. طی این فرآیند، کنتاکتور هزاران بار (یا میلیونها بار، بسته به عمر مورد انتظار) باز و بسته میشود و در فواصل زمانی مشخص، مقاومت تماسی آن مجدداً اندازهگیری میشود.
تفسیر نتایج:
- پلاتین ایدهآل: مقاومت تماسی آن در طول تست تغییرات بسیار کمی دارد.
- پلاتین بیکیفیت: مقاومت تماسی آن به تدریج افزایش مییابد، که نشاندهنده فرسودگی سریع، تولید جرقه و تخریب سطح تماس است.
اهمیت برای مصرفکننده:
اگرچه این تست را نمیتوانید در محل نصب انجام دهید، اما دانستن اینکه تولیدکننده این تستها را برای محصول خود انجام داده است، معیار مهمی برای انتخاب برند معتبر است. مقایسه دیتاشیتهای مختلف و بررسی عمر الکتریکی ذکر شده، میتواند به شما در انتخاب محصول باکیفیتتر کمک کند.
تستهای حرارتی، بررسی آلیاژ و تشخیص پلاتین اصل از تقلبی
در بخشهای قبل به بررسی روشهای الکتریکی برای سنجش کیفیت پلاتین کنتاکتور پرداختیم. اکنون به سراغ روشهای تکمیلکننده و همچنین معیارهای مهمی میرویم که به شما در تشخیص کیفیت واقعی پلاتین، چه در زمان خرید و چه در زمان عیبیابی، کمک شایانی خواهد کرد.
1️⃣ تست حرارتی (Thermal Imaging/Testing)
کیفیت پلاتین کنتاکتور ارتباط مستقیمی با میزان حرارتی دارد که در نقطه تماس تولید میشود. پلاتینهای بیکیفیت، به دلیل مقاومت الکتریکی بالاتر، هنگام عبور جریان، گرمای بیشتری تولید میکنند. این افزایش دما نه تنها به خود پلاتین، بلکه به عایقها و سایر اجزای کنتاکتور نیز آسیب میزند و میتواند عامل اصلی خرابیهای زودرس باشد.
نحوه انجام تست حرارتی:
- با دوربین حرارتی: این روش دقیقترین و سریعترین راه برای ارزیابی حرارت نقاط مختلف کنتاکتور است. پس از اینکه کنتاکتور تحت بار نامی یا نزدیک به آن قرار گرفت، با استفاده از یک دوربین حرارتی (Thermal Camera)، تصویربرداری انجام دهید.
- نقاط حساس: تمرکز اصلی باید روی نقاط اتصال پلاتینها باشد. هرگونه نقطه داغ (Hot Spot) که دمای آن به طور قابل توجهی بالاتر از سایر نقاط مشابه یا دمای محیط است، نشاندهنده وجود مشکل است.
- مقایسه: دمای کنتاکتور را با کنتاکتورهای مشابه که از سلامت آنها مطمئن هستید، مقایسه کنید. افزایش دما بیش از 10 تا 15 درجه سانتیگراد نسبت به کنتاکتور مرجع، معمولاً نشاندهنده مشکل در پلاتین یا اتصالات آن است.
- با سنسور دما (Thermocouple): اگر دسترسی به دوربین حرارتی ندارید، میتوانید از سنسورهای دما (مانند ترموکوپل) استفاده کنید. سنسور را به دقت در نزدیکی نقاط تماس پلاتین قرار دهید (بدون اینکه باعث ایجاد اتصال کوتاه شود) و دمای آن را در حین کارکرد کنتاکتور تحت بار اندازهگیری کنید.
نکات مهم در تست حرارتی:
- بارگذاری مناسب: تست باید زمانی انجام شود که کنتاکتور جریان واقعی یا نزدیک به جریان نامی خود را تحمل میکند. تست در حالت بیباری، گرمای قابل توجهی تولید نمیکند.
- شرایط محیطی: دمای محیط اطراف نیز باید در نظر گرفته شود. اختلاف دمای زیاد بین پلاتین و محیط، معیار اصلی است.
- اهمیت در کنتاکتورهای قدرت: این تست به خصوص برای کنتاکتورهایی که جریانهای بالا را سوئیچ میکنند، حیاتی است.
2️⃣ بررسی ضخامت و کیفیت آلیاژ پلاتین
ضخامت و جنس آلیاژ به کار رفته در پلاتین، مستقیماً بر عمر الکتریکی و مقاومت آن در برابر فرسایش و جرقه تأثیر میگذارد. پلاتینهای باکیفیت معمولاً از آلیاژهای نقره با درصد خلوص بالا (مانند نقره نیکل - AgNi، نقره کادمیوم اکسید - AgCdO، یا نقره قلع اکسید - AgSnO) ساخته میشوند که مقاومت خوبی در برابر سایش و چسبندگی دارند.
نحوه بررسی:
- چک کردن دیتاشیت: بهترین راه برای اطمینان از کیفیت آلیاژ، مراجعه به دیتاشیت (Datasheet) یا مشخصات فنی ارائه شده توسط تولیدکننده است. در این مستندات، نوع آلیاژ به کار رفته ذکر میشود.
- بررسی ظاهری (در صورت امکان):
- رنگ و درخشندگی: پلاتینهای نو و باکیفیت معمولاً درخشندگی خاصی دارند. تغییر رنگ شدید به سمت تیرگی یا قرمزی (در اثر اکسیداسیون یا سوختگی) نشاندهنده کیفیت پایین یا فرسودگی است.
- ضخامت: در بسیاری از موارد، پلاتینها به صورت یک لایه نازک روی یک پایه فلزی (مانند مس) قرار گرفتهاند. یک پلاتین مرغوب باید ضخامت مناسبی داشته باشد تا بتواند تعداد قابل توجهی سیکل قطع و وصل را تحمل کند. گاهی اوقات، با مشاهده لبههای پلاتین یا نقاط سایش، میتوان تخمینی از ضخامت آن زد. اگر لایه پلاتین بسیار نازک باشد یا به زودی به پایه فلزی زیرین برسد، کیفیت مطلوبی ندارد.
- تست سختی (غیرمعمول برای کاربران عادی): در محیطهای صنعتی و کنترلی پیشرفته، ممکن است تستهایی برای سنجش سختی آلیاژ انجام شود، اما این مورد برای کاربران عادی یا تکنسینها معمول نیست.
نکته حیاتی:
بسیاری از کنتاکتورهای تقلبی یا ارزانقیمت، از آلیاژهای بیکیفیت یا حتی روکشهای نازک فلزی به جای پلاتین واقعی استفاده میکنند. این موضوع باعث کاهش شدید عمر مفید و افزایش خطر خرابی میشود.
3️⃣ تشخیص پلاتین اصل از تقلبی
بازار قطعات صنعتی متاسفانه پر از محصولات تقلبی یا کپی است. تشخیص پلاتین اصل، به خصوص زمانی که کنتاکتور از قبل نصب شده و امکان مشاهده مستقیم وجود ندارد، میتواند چالشبرانگیز باشد.
راهکارهای تشخیص:
- خرید از منابع معتبر: این مهمترین راهکار است. همیشه قطعات برقی را از فروشندگان، واردکنندگان و توزیعکنندگان معتبر و شناخته شده تهیه کنید. فروشگاه اینترنتی www.plcir.com با ارائه گارانتی اصالت کالا، میتواند یکی از این منابع مطمئن باشد.
- بررسی برند و حکاکیها: کنتاکتورهای اصلی معمولاً دارای حکاکیهای لیزری دقیق و خوانا از نام برند، مدل، مشخصات فنی و شماره سریال هستند. کیفیت پایین چاپ، فونتهای نامناسب یا حکاکیهای سطحی و ناخوانا، از نشانههای اولیه تقلبی بودن است.
- مقایسه با نمونه اصلی: اگر به یک کنتاکتور اصلی و سالم دسترسی دارید، آن را با کنتاکتوری که مشکوک به تقلبی بودن است، مقایسه کنید. به جزئیات ظاهری، کیفیت پلاستیک بدنه، سفتی فنرها، صدای عملکرد بوبین و حتی وزن کنتاکتور دقت کنید. کنتاکتورهای تقلبی اغلب سبکتر هستند.
- قیمت غیرمنطقی: قیمت بسیار پایینتر از حد معمول، یکی از قویترین نشانههای محصول تقلبی یا بیکیفیت است. تولید قطعات با کیفیت بالا، نیازمند صرف هزینه برای مواد اولیه، فرآیندهای تولید و کنترل کیفی است.
- عملکرد غیرعادی: کنتاکتور تقلبی ممکن است از همان ابتدا عملکرد درستی نداشته باشد؛ مثلاً صدای زیادی تولید کند، داغ شود، جرقه بزند یا به درستی عمل قطع و وصل را انجام ندهد.
اهمیت تشخیص:
خرید و استفاده از پلاتین و کنتاکتور تقلبی، نه تنها باعث هزینههای اضافی تعمیر و نگهداری میشود، بلکه میتواند خطرات جدی ایمنی مانند آتشسوزی یا آسیب به تجهیزات گرانقیمت متصل به مدار را به همراه داشته باشد.
✅ جمعبندی و گامهای بعدی
تا اینجا، با روشهای مختلف سنجش کیفیت پلاتین کنتاکتور، از تستهای الکتریکی گرفته تا بررسیهای حرارتی و تشخیص اصالت کالا آشنا شدیم.
- تست افت ولتاژ و مقاومت تماسی: بهترین روشها برای ارزیابی وضعیت الکتریکی پلاتین هستند.
- تست حرارتی: به شناسایی نقاط داغ و مشکلات اتصالی کمک میکند.
- بررسی آلیاژ و ضخامت: معیارهای کلیدی برای عمر مفید پلاتین هستند.
- خرید از منابع معتبر: اساسیترین راه برای اطمینان از اصالت و کیفیت قطعه.
علت سوختن پلاتین کنتاکتور چیست و چگونه از آن جلوگیری کنیم؟
اگر در یک تابلو برق صنعتی فعالیت کرده باشید، احتمالاً با این صحنه روبهرو شدهاید: کنتاکتور به ظاهر سالم است اما مدار درست کار نمیکند. وقتی آن را باز میکنید، پلاتینها سیاه شدهاند، سطح آنها خورده شده یا حتی به هم چسبیدهاند. این همان اتفاقی است که به آن «سوختن پلاتین کنتاکتور» گفته میشود؛ مشکلی که یکی از پرتکرارترین دلایل خرابی در سیستمهای برق صنعتی است.
اما چرا پلاتین کنتاکتور میسوزد؟
برای پاسخ دقیق به این سؤال، باید کمی عمیقتر به رفتار الکتریکی پلاتین هنگام قطع و وصل جریان نگاه کنیم.
نقش جرقه الکتریکی در تخریب پلاتین
هر بار که کنتاکتور زیر بار قطع میکند، بین دو سطح تماس، یک آرک الکتریکی (جرقه) شکل میگیرد. این جرقه در حد چند میلیثانیه است اما دمای آن میتواند به چند هزار درجه سانتیگراد برسد. حالا تصور کنید این اتفاق روزانه صدها یا هزاران بار تکرار شود.
اگر آلیاژ پلاتین کیفیت پایینی داشته باشد یا ضخامت آن کم باشد، سطح تماس به مرور:
- گود میشود
- تغییر شکل میدهد
- اکسید میشود
- و در نهایت میسوزد یا جوش میخورد
بنابراین یکی از اصلیترین عوامل سوختن پلاتین، آرک الکتریکی مکرر تحت بار بالا است.
اضافه بار؛ دشمن خاموش پلاتین
یکی از دلایل رایج داغ شدن کنتاکتور و در نهایت سوختن پلاتین، عبور جریانی بالاتر از جریان نامی است.
گاهی در عمل، به دلیل انتخاب اشتباه کنتاکتور یا تغییر شرایط بار (مثلاً اضافه شدن مصرفکننده جدید)، جریان واقعی از مقدار طراحی شده بیشتر میشود. در این حالت:
- مقاومت تماس کمی افزایش پیدا میکند
- حرارت بالا میرود
- سطح پلاتین نرم میشود
- و تخریب سرعت میگیرد
در بسیاری از مواردی که کاربران جستجو میکنند «علت داغ شدن کنتاکتور چیست»، پاسخ دقیق همین موضوع است.
افت کیفیت آلیاژ در محصولات غیراصل
پلاتینهای بیکیفیت معمولاً از آلیاژهای ارزانقیمت یا با درصد نقره پایین ساخته میشوند. این موضوع باعث میشود:
- مقاومت الکتریکی بیشتر شود
- تحمل حرارتی کاهش یابد
- چسبندگی افزایش پیدا کند
در نتیجه طول عمر کنتاکتور ممکن است به کمتر از یکسوم مقدار استاندارد برسد.
به همین دلیل خرید از فروشگاههای تخصصی قطعات برق صنعتی مانند plcir.com که اصالت و کیفیت کالا را تضمین میکنند، اهمیت زیادی دارد.
شل بودن اتصالات؛ عامل پنهان تخریب پلاتین
گاهی مشکل اصلاً از خود پلاتین نیست، بلکه از اتصالات ورودی و خروجی است. اگر پیچهای ترمینال بهخوبی سفت نشده باشند، مقاومت موضعی بالا میرود و گرمای تولیدشده به داخل کنتاکتور منتقل میشود.
این گرمای اضافی باعث میشود:
- فنرها ضعیف شوند
- فشار تماس کاهش یابد
- سطح پلاتین درست روی هم ننشیند
- و جرقه افزایش پیدا کند
در نتیجه تخریب تسریع میشود.
دفعات قطع و وصل بالا در زمان کوتاه
در برخی کاربردها مثل کمپرسورها، بالابرها یا خطوط اتوماتیک، کنتاکتور ممکن است در مدت کوتاه بارها قطع و وصل شود. اگر انتخاب کنتاکتور متناسب با کلاس کاری (AC1، AC3، AC4 و…) انجام نشده باشد، پلاتین به سرعت آسیب میبیند.
به طور مثال:
- کنتاکتور AC3 برای راهاندازی موتور مناسب است
- اما استفاده از آن در کاربرد AC4 (استارت و استاپ مکرر) باعث کاهش شدید عمر پلاتین میشود
این یکی از مواردی است که معمولاً هنگام جستجوی «چرا کنتاکتور زود خراب میشود» مطرح میشود.
چگونه طول عمر پلاتین کنتاکتور را افزایش دهیم؟
حالا که دلایل اصلی سوختن پلاتین را شناختیم، بیایید ببینیم چگونه میتوان عمر آن را افزایش داد.
اولین و مهمترین نکته، انتخاب صحیح کنتاکتور متناسب با نوع بار است. هرگز صرفاً بر اساس آمپر نامی تصمیم نگیرید. کلاس کاری، نوع بار (موتوری یا مقاومتی)، تعداد دفعات قطع و وصل در ساعت و شرایط محیطی همگی مهم هستند.
دوم، استفاده از تجهیزات حفاظتی مناسب مانند بیمتال، رله حرارتی و فیوزهای استاندارد است. این تجهیزات از عبور جریانهای غیرمجاز جلوگیری میکنند.
سوم، انجام سرویس دورهای تابلو برق است. تمیزکاری گرد و غبار، سفت کردن پیچها و بررسی دمای عملکرد میتواند از بسیاری از خرابیها جلوگیری کند.
چهارم، در صورت مشاهده تغییر رنگ شدید یا افزایش دما، تعویض به موقع پلاتین را جدی بگیرید. تأخیر در این کار ممکن است باعث آسیب به موتور یا مصرفکننده شود.
نتیجه این بخش
سوختن پلاتین کنتاکتور معمولاً یک اتفاق ناگهانی نیست؛ بلکه نتیجه ترکیبی از انتخاب اشتباه، کیفیت پایین قطعه، اضافه بار یا نگهداری نامناسب است.
درک دقیق این عوامل به شما کمک میکند:
- هزینه تعمیرات را کاهش دهید
- توقف خط تولید را کم کنید
- ایمنی سیستم را افزایش دهید
- و عمر تجهیزات را چند برابر کنید
راهنمای جامع تشخیص خرابی کنتاکتور بدون نیاز به باز کردن
یکی از دغدغههای اصلی تکنسینها و مهندسان برق، تشخیص سریع و دقیق خرابی کنتاکتور بدون اتلاف وقت برای باز کردن و جداسازی آن است. خوشبختانه، با استفاده از ابزار و دانش کافی، میتوان بسیاری از مشکلات رایج کنتاکتور را تنها با تستهای خارجی و بررسی علائم ظاهری تشخیص داد. این روشها نه تنها سرعت عیبیابی را بالا میبرند، بلکه از آسیبهای احتمالی ناشی از باز و بست مکرر کنتاکتور نیز جلوگیری میکنند.
1. بررسی علائم ظاهری خارجی و نشانههای هشدار دهنده
قبل از هرگونه تست الکتریکی، نگاهی دقیق به وضعیت ظاهری کنتاکتور و محیط اطراف آن بیندازید. این مرحله اغلب نادیده گرفته میشود، اما میتواند سرنخهای بسیار مهمی به شما بدهد.
- تغییر رنگ بدنه کنتاکتور: مشاهده لکههای قهوهای یا سیاه شدن بدنه پلاستیکی کنتاکتور، به خصوص در اطراف ترمینالها، میتواند نشاندهنده داغ شدن بیش از حد و عبور جریان اضافی یا آرک الکتریکی باشد.
- بوی سوختگی: استشمام بوی پلاستیک سوخته یا مواد شیمیایی نامطبوع از اطراف کنتاکتور، تقریباً همیشه نشانه خرابی جدی و داغ شدن بیش از حد قطعه یا سیمکشی آن است.
- لرزش یا صدای غیرعادی: هنگام تحریک بوبین کنتاکتور (یعنی زمانی که فرمان وصل دریافت میکند)، به صدا و لرزش آن دقت کنید. صدای ضربه ضعیف و یکنواخت طبیعی است، اما صداهای تقتق مداوم، لرزش شدید، یا عدم چفت شدن کامل (که باعث میشود کنتاکتور وصل نماند) میتواند نشاندهنده مشکل در مکانیزم داخلی، فنرها یا خود پلاتینها باشد.
- داغ شدن بیش از حد بدنه: با احتیاط و با استفاده از پشت دست، دمای بدنه کنتاکتور را هنگام کارکرد تحت بار بسنجید. اگر کنتاکتور به حدی داغ است که دست را اذیت میکند (بسیار داغتر از حد معمول)، قطعاً مشکلی وجود دارد که باید فوراً بررسی شود. این داغی معمولاً ناشی از اضافه بار، اتصالات شل یا خرابی پلاتین داخلی است.
- وجود گرد و غبار یا آلودگی شدید: تجمع بیش از حد گرد و غبار، به خصوص اگر رسانا باشد (مانند خاک ذغال در برخی محیطهای صنعتی)، میتواند باعث ایجاد مسیرهای ناخواسته جریان، کاهش مقاومت عایقی و در نهایت اتصال کوتاه یا جرقه شود.
2. تست بوبین کنتاکتور (Coil Test)
اولین قدم برای اطمینان از عملکرد صحیح کنتاکتور، بررسی سلامت بوبین آن است. بوبین مسئول ایجاد میدان مغناطیسی برای به حرکت درآوردن مکانیزم داخلی و در نتیجه وصل یا قطع کردن پلاتینهاست.
- تست با مولتیمتر (اندازهگیری مقاومت اهمی بوبین):
- ابتدا تغذیه اصلی کنتاکتور را قطع کنید.
- ترمینالهای ورودی و خروجی بوبین (معمولاً با A1 و A2 یا مشابه آن مشخص شدهاند) را شناسایی کنید.
- مولتیمتر را روی حالت اندازهگیری مقاومت اهم (Ω) تنظیم کنید.
- پروبهای مولتیمتر را به دو سر بوبین وصل کنید.
- نتیجهگیری:
- مقاومت نرمال: مقدار مقاومت باید در محدودهای مشخص (معمولاً بین 10 تا چند صد اهم، بسته به ولتاژ بوبین و توان آن) باشد. این مقدار در دیتاشیت کنتاکتور ذکر شده است.
- مقاومت صفر (اتصال کوتاه): اگر مولتیمتر عدد صفر یا مقاومت بسیار پایینی را نشان دهد، بوبین اتصال کوتاه کرده و سوخته است. در این حالت، کنتاکتور قابل تعمیر نیست و باید تعویض شود.
- مقاومت بینهایت (مدار باز): اگر مولتیمتر عدد OL (Over Limit) یا مقاومت بسیار بالایی را نشان دهد، بوبین قطع شده (Open Circuit) است. این نیز به معنی خرابی بوبین است.
- تست اعمال ولتاژ به بوبین (در صورت اطمینان از سلامت):
- پس از اطمینان از مقاومت نرمال بوبین، و در حالی که تغذیه اصلی کنتاکتور قطع است، ولتاژ مناسب بوبین (مثلاً 220 ولت AC یا 24 ولت DC) را به ترمینالهای آن اعمال کنید.
- نتیجهگیری:
- عملکرد صحیح: باید صدای “کلیک” واضح و محکمی بشنوید که نشاندهنده تحریک شدن بوبین و حرکت مکانیزم داخلی است. همچنین، کنتاکتورهای کمکی (auxiliary contacts) که معمولاً در کنار کنتاکتور اصلی قرار دارند، باید وضعیت خود را تغییر دهند (کنتاکت نرمال باز، بسته شود و کنتاکت نرمال بسته، باز شود).
- عدم عملکرد: اگر صدای کلیک شنیده نشد، یا صدا ضعیف بود، یا کنتاکتورهای کمکی تغییر وضعیت ندادند، احتمالاً بوبین ضعیف شده یا مکانیزم داخلی گیر کرده است.
3. تست کنتاکتها با مولتیمتر (بدون باز کردن)
این تست به شما کمک میکند تا وضعیت پلاتینهای اصلی (قدرت) و کنتاکتهای کمکی را ارزیابی کنید.
- تست مقاومت کنتاکتهای اصلی (پلاتینها):
- مطمئن شوید که تغذیه اصلی کنتاکتور قطع است.
- ابتدا کنتاکتور را تحریک کنید تا وصل شود (مانند تست بوبین).
- مولتیمتر را روی حالت اندازهگیری مقاومت اهم (Ω) با پایینترین رنج ممکن (مثلاً 200 اهم) قرار دهید.
- پروبهای مولتیمتر را به دو سر یکی از پلاتینهای اصلی (ترمینالهای ورودی و خروجی مربوط به یک فاز) وصل کنید.
- نتیجهگیری:
- مقاومت بسیار پایین (نزدیک به صفر): اگر مولتیمتر مقاومت ناچیزی (کمتر از 0.5 اهم) نشان دهد، پلاتین سالم است و اتصال برقرار است.
- مقاومت بالا یا بینهایت (OL): اگر مولتیمتر مقاومت بالایی نشان دهد یا عدد OL را نمایش دهد، یعنی پلاتین مربوطه یا قطع است (مدار باز)، یا به شدت کثیف، اکسید شده یا سوخته و امکان برقراری اتصال را ندارد. این نشاندهنده خرابی پلاتین است.
- این تست را برای هر سه فاز کنتاکتور قدرت تکرار کنید.
- تست کنتاکتهای کمکی (Auxiliary Contacts):
- کنتاکتور را در حالت وصل و سپس در حالت قطع قرار دهید.
- مولتیمتر را روی حالت تست پیوستگی (Buzzer) یا مقاومت اهم قرار دهید.
- برای کنتاکتهای نرمال باز (Normally Open - NO): در حالت وصل کنتاکتور، باید بوق بزند (یا مقاومت صفر نشان دهد). در حالت قطع، باید بوق نزند (یا مقاومت بینهایت نشان دهد).
- برای کنتاکتهای نرمال بسته (Normally Closed - NC): در حالت وصل کنتاکتور، باید بوق نزند (یا مقاومت بینهایت نشان دهد). در حالت قطع، باید بوق بزند (یا مقاومت صفر نشان دهد).
- هرگونه عدم تطابق در این تستها نشاندهنده خرابی کنتاکت کمکی است.
4. تست عایقی (Insulation Test)
این تست برای اطمینان از سالم بودن عایق بین قسمتهای مختلف کنتاکتور (خصوصاً بین پلاتینها و بدنه، یا بین کنتاکتهای باز) استفاده میشود. معمولاً این تست با دستگاه میگر (Megger) یا تستر مقاومت عایقی انجام میشود.
- نحوه انجام: دستگاه میگر ولتاژ بالایی (معمولاً 500 یا 1000 ولت DC) را اعمال میکند و مقاومت عایقی را اندازهگیری میکند.
- نتیجهگیری: مقاومت عایقی باید بسیار بالا باشد (معمولاً مگاهمها - MΩ). مقادیر پایین نشاندهنده نفوذ رطوبت، آلودگی یا خرابی عایق است که میتواند منجر به نشتی جریان یا اتصال کوتاه شود. این تست بیشتر در مراحل نصب اولیه یا سرویسهای دورهای دقیق انجام میشود.
جمعبندی و نتیجهگیری
با انجام این تستهای خارجی، میتوانید به سرعت بسیاری از مشکلات رایج کنتاکتور را تشخیص دهید:
- عمل نکردن کنتاکتور: مشکل از بوبین یا تغذیه آن است.
- وصل ماندن کنتاکتور (جوش خوردن پلاتین): خرابی شدید پلاتین.
- قطع ماندن کنتاکتور (عدم اتصال): خرابی یا سوختگی پلاتین.
- جرقه زدن زیاد هنگام قطع و وصل: کیفیت پایین پلاتین، اضافه بار یا تنظیم نبودن.
- داغ شدن بیش از حد: اضافه بار، اتصالات شل، خرابی پلاتین یا بوبین.
به خاطر داشته باشید که این تستها، ارزیابی خوبی از وضعیت کلی کنتاکتور ارائه میدهند. در صورتی که مشکوک به خرابی پلاتین داخلی بودید و امکان باز کردن کنتاکتور وجود داشت، انجام تستهای افت ولتاژ و مقاومت تماسی که در بخشهای قبلی توضیح داده شد، میتواند تشخیص را قطعیتر کند.
تعمیر جزئی پلاتین کنتاکتور؛ چه زمانی ممکن است و چه زمانی نه؟
وقتی صحبت از خرابی پلاتین کنتاکتور میشود، خیلیها اولین راهحل را تعمیر یا تمیزکاری میدانند. اما واقعیت این است که هر پلاتینی قابل تعمیر نیست و در بعضی موارد، تلاش برای تعمیر فقط باعث بدتر شدن وضعیت میشود. برای همین، قبل از هر اقدامی باید تشخیص بدهیم خرابی در چه حدی است و آیا اصلاً تعمیر اقتصادی و ایمن هست یا نه.
اگر پلاتین فقط کمی دوده گرفته باشد یا آثار خفیف اکسید شدن روی سطح آن دیده شود، گاهی با تمیزکاری اصولی میتوان تا حدی عملکرد را بهتر کرد. اما اگر سطح تماس گود شده، جوش خورده، ترک برداشته یا به شدت سوخته باشد، دیگر عملاً باید آن را تعویض کرد. چون در این حالت، حتی اگر کنتاکتور موقتاً کار کند، احتمال جرقه، داغی و خرابی مجدد خیلی بالاست.
تمیز کردن پلاتین؛ فقط در شرایط خاص
برای تمیز کردن پلاتین، باید خیلی بااحتیاط عمل کرد. استفاده از سمباده زبر، سوهان یا ابزارهای خشن معمولاً بیشتر ضرر دارد تا فایده. چون سطح پلاتینها بهصورت مهندسیشده طراحی شده و اگر بیش از حد تراش بخورد، فشار تماس کم میشود و مقاومت الکتریکی بالا میرود.
اگر لازم باشد تمیزکاری انجام شود، بهتر است:
- از کاغذ مخصوص یا ابزار نرم و مناسب استفاده شود
- سطح تماس فقط در حد رفع دوده و اکسید تمیز شود
- از خراش عمیق روی سطح پلاتین جلوگیری شود
- بعد از تمیزکاری، حتماً تست عملکرد و دمای کاری انجام شود
یعنی تمیزکاری، فقط یک راهحل موقت برای موارد سبک است، نه جایگزین واقعی تعویض.
چه زمانی تعویض بهتر از تعمیر است؟
در این موارد تقریباً همیشه تعویض، تصمیم درستتری است:
- وقتی پلاتین جوش خورده باشد
- وقتی سطح تماس بهوضوح خورده و فرسوده شده باشد
- وقتی تغییر رنگ شدید و سوختگی عمیق دیده شود
- وقتی کنتاکتور بعد از تعمیر باز هم داغ میکند
- وقتی در تابلوهای حساس و پرریسک استفاده میشود
در این شرایط، هزینه ریسک خرابی مجدد معمولاً خیلی بیشتر از هزینه تعویض است.
نکته مهم در انتخاب پلاتین جایگزین
اگر قصد تعویض پلاتین را دارید، باید حتماً قطعهای انتخاب کنید که از نظر:
- برند
- مدل
- آمپراژ
- کلاس کاری
- و نوع کاربرد
با کنتاکتور شما سازگار باشد. استفاده از قطعه نامتناسب ممکن است در ظاهر جواب بدهد، اما در عمل عمر کوتاهی خواهد داشت و حتی به کل سیستم آسیب میزند.
به همین دلیل، قبل از خرید حتماً مشخصات فنی را با پلاک کنتاکتور یا کاتالوگ اصلی مقایسه کنید. اگر هم مطمئن نیستید، بهتر است از فروشندهای خرید کنید که بهصورت تخصصی در زمینه تجهیزات برق صنعتی فعالیت دارد و بتواند قطعه درست را به شما پیشنهاد بدهد.
نکات مهم هنگام تعویض کنتاکتور
گاهی خرابی پلاتین بهقدری شدید است که دیگر فقط تعویض پلاتین کافی نیست و باید کل کنتاکتور عوض شود. این تصمیم معمولاً وقتی گرفته میشود که:
- بوبین هم آسیب دیده باشد
- بدنه ترک خورده یا تغییر شکل داده باشد
- کنتاکتهای کمکی هم خراب شده باشند
- چند بار تعمیر قبلی جواب نداده باشد
در چنین حالتی، تعویض کامل کنتاکتور از نظر فنی و اقتصادی منطقیتر است.
قبل از تعویض، این موارد را بررسی کنید
قبل از نصب کنتاکتور جدید، این نکات را حتماً چک کنید:
- جریان نامی بار را درست محاسبه کنید
- نوع بار را مشخص کنید؛ موتوری، مقاومتی یا ترکیبی
- ولتاژ بوبین را با سیستم کنترل هماهنگ کنید
- فضای نصب و تهویه تابلو را بررسی کنید
- اتصالات و ترمینالها را از نظر شل بودن یا سوختگی بازبینی کنید
اگر علت اصلی خرابی برطرف نشود، حتی بهترین کنتاکتور هم دوباره آسیب میبیند.
چطور از تکرار خرابی پلاتین کنتاکتور جلوگیری کنیم؟
پیشگیری همیشه خیلی ارزانتر از تعمیر است. برای اینکه دوباره با مشکل سوختن پلاتین روبهرو نشوید، این چند نکته ساده اما مهم را جدی بگیرید:
1. انتخاب درست از ابتدا
کنتاکتور باید دقیقاً متناسب با جریان و نوع بار انتخاب شود. خیلی از خرابیها فقط به خاطر انتخاب اشتباه اتفاق میافتند.
2. استفاده از برند معتبر
محصولات بیکیفیت شاید در ابتدا ارزانتر باشند، اما در بلندمدت هزینه بیشتری روی دست شما میگذارند.
3. سرویس دورهای تابلو برق
سفت بودن پیچها، تمیز بودن اتصالات و نبود گرد و غبار، نقش مهمی در افزایش عمر پلاتین دارند.
4. کنترل دمای کاری
اگر کنتاکتور بیش از حد گرم میشود، باید فوراً علت را پیدا کنید. دمای بالا یعنی یک جای کار میلنگد.
5. جلوگیری از قطع و وصل بیمورد
در مدارهایی که استارت و استاپ زیاد دارند، بهتر است از تجهیزات مناسب همان کلاس کاری استفاده شود.
جمعبندی نهایی مقاله
سنجش کیفیت پلاتین کنتاکتور فقط یک کار فنی ساده نیست؛ بلکه یک بخش مهم از نگهداری درست تجهیزات برق صنعتی است. اگر پلاتین کیفیت خوبی نداشته باشد یا بهموقع تشخیص داده نشود، میتواند باعث:
- افزایش دمای کنتاکتور
- جرقهزدن مداوم
- چسبیدن کنتاکتها
- توقف خط تولید
- و حتی آسیب به موتور یا تجهیزات متصل شود
در این مقاله تلاش کردیم از علائم ظاهری و تستهای الکتریکی گرفته تا روشهای تشخیص خرابی، علت سوختن پلاتین، راههای افزایش عمر و نکات مهم تعمیر و تعویض را بهصورت کامل بررسی کنیم. اگر بخواهیم خیلی خلاصه بگوییم، کیفیت پلاتین کنتاکتور را باید هم در زمان خرید و هم در زمان بهرهبرداری جدی گرفت.
اگر به دنبال خرید پلاتین کنتاکتور، کنتاکتور اصلی یا قطعات برق صنعتی با کیفیت و اصالت هستید، میتوانید از فروشگاه تخصصی plcir.com استفاده کنید و با خیال راحت قطعه مناسب را انتخاب کنید.
جمع بندی
سنجش کیفیت پلاتین کنتاکتور یکی از مهمترین کارهایی است که در نگهداری و عیبیابی تجهیزات برق صنعتی باید جدی گرفته شود. چون پلاتینها مستقیماً با قطع و وصل جریان درگیر هستند، کوچکترین ضعف در جنس، ضخامت یا سطح تماس آنها میتواند باعث جرقه، داغی و افت عملکرد شود.در این مقاله دیدیم که کیفیت پلاتین فقط با ظاهر آن مشخص نمیشود و باید هم نشانههای ظاهری و هم عملکرد الکتریکی آن بررسی شود. تغییر رنگ، سوختگی، چسبندگی، داغ شدن غیرعادی و صدای نامعمول از اولین علامتهایی هستند که به ما هشدار میدهند پلاتین در وضعیت خوبی نیست.همچنین مشخص شد که استفاده از کنتاکتور نامتناسب با بار، یکی از رایجترین دلایل خرابی زودهنگام پلاتین است. در نتیجه، انتخاب درست قطعه از همان ابتدا، نقش زیادی در جلوگیری از خرابیهای بعدی دارد.
از طرف دیگر، روشهای تست الکتریکی مثل بررسی افت ولتاژ، اندازهگیری مقاومت تماسی و تست پایداری مقاومت در طول زمان، کمک میکنند وضعیت واقعی پلاتین را دقیقتر بشناسیم. این تستها نشان میدهند که آیا پلاتین هنوز اتصال مناسبی دارد یا نه، و آیا در اثر فرسودگی، آلودگی یا سوختگی کارایی خود را از دست داده است. در کنار آن، تستهای حرارتی هم اهمیت زیادی دارند، چون بالا رفتن دمای غیرعادی معمولاً نشانه ضعف در تماس یا فشار ناکافی بین پلاتینهاست. همینطور بررسی آلیاژ و ضخامت پلاتین کمک میکند بفهمیم با یک قطعه مرغوب طرف هستیم یا یک نمونه ضعیف و تقلبی. در واقع، هرچه کیفیت مواد اولیه بهتر باشد، عمر مفید کنتاکتور هم بیشتر خواهد بود. به همین دلیل، تشخیص اصل بودن قطعه و خرید از منبع معتبر، بخش مهمی از فرآیند سنجش کیفیت محسوب میشود. در بخشهای بعدی مقاله هم توضیح داده شد که سوختن پلاتین معمولاً نتیجه یک عامل واحد نیست، بلکه ترکیبی از اضافهبار، جرقه مکرر، اتصالات شل، تهویه نامناسب و کیفیت پایین قطعه است. اگر این عوامل بهموقع شناسایی نشوند، خرابی پلاتین میتواند به بوبین، کنتاکتهای کمکی و حتی مصرفکنندههای متصل هم آسیب بزند. به همین دلیل، بررسی دورهای و عیبیابی بدون باز کردن کنتاکتور، یک روش بسیار کاربردی برای جلوگیری از توقفهای ناگهانی در سیستم است. در عین حال، وقتی خرابی شدید باشد، تمیزکاری یا تعمیر جزئی دیگر جواب نمیدهد و باید قطعه تعویض شود. در این حالت، انتخاب جایگزین مناسب و همخوان با مشخصات فنی بسیار مهم است تا مشکل دوباره تکرار نشود. پس نتیجه اصلی این مقاله این است که کیفیت پلاتین کنتاکتور، مستقیماً با ایمنی، دوام و راندمان کل سیستم برق صنعتی ارتباط دارد.
