راهنمای جامع انتخاب، ساخت و عیبیابی کنتاکتور (صفر تا صد + چکلیستهای عملی)
کنتاکتور یکی از مهمترین تجهیزات در مدارهای برق صنعتی و اتوماسیون است که نقش کلیدی در کنترل بارهای الکتریکی ایفا میکند. این تجهیز در بسیاری از سیستمها برای قطع و وصل جریانهای بالا به کار میرود و به دلیل عملکرد مطمئن، عمر مفید بالا و قابلیت کنترل از راه دور، جایگاه ویژهای در صنعت برق دارد. اگرچه در نگاه اول کنتاکتور وسیلهای ساده به نظر میرسد، اما ساختار داخلی آن از مجموعهای از اجزای دقیق و هماهنگ تشکیل شده است که هر کدام وظیفهای مشخص بر عهده دارند.
آشنایی با نحوه ساخت کنتاکتور تنها برای مهندسان برق یا تکنسینها مفید نیست؛ بلکه برای فروشندگان تجهیزات برق، فعالان حوزه اتوماسیون صنعتی، تعمیرکاران و حتی خریداران حرفهای نیز اهمیت دارد. وقتی بدانید کنتاکتور چگونه ساخته میشود، بهتر میتوانید کیفیت، دوام، ظرفیت کاری و کاربرد واقعی آن را درک کنید و هنگام خرید، انتخاب دقیقتری داشته باشید.
در واقع، کنتاکتور یک نوع کلید مغناطیسی است که با استفاده از نیروی الکترومغناطیسی عمل میکند. این تجهیز زمانی که بوبین آن برقدار میشود، هسته متحرک را جذب میکند و در نتیجه تیغههای اصلی و کمکی آن تغییر وضعیت میدهند. همین مکانیزم ساده اما بسیار هوشمندانه باعث شده کنتاکتور در موتورهای الکتریکی، سیستمهای روشنایی، بانکهای خازنی، هیترهای صنعتی و دهها کاربرد دیگر استفاده شود.
از نگاه فنی، ساخت کنتاکتور نیازمند ترکیب چند بخش اساسی است:
- بدنه یا قاب عایق
- بوبین یا سیمپیچ فرمان
- هسته مغناطیسی ثابت و متحرک
- تیغه اصلی و کمکی
- فنر بازگرداننده
- اتصالات و ترمینالها
- محفظه خاموشکننده جرقه
هر یک از این اجزا باید با دقت بالا طراحی و تولید شوند تا کنتاکتور بتواند در شرایط کاری مختلف، عملکردی پایدار و ایمن داشته باشد. کوچکترین نقص در جنس مواد، ابعاد قطعات یا کیفیت مونتاژ میتواند باعث کاهش عمر مفید دستگاه، ایجاد جرقه، افزایش حرارت یا حتی سوختن کنتاکتور شود.
از طرف دیگر، در بازار تجهیزات برق، شناخت فرآیند ساخت کنتاکتور به خریداران کمک میکند تا بین محصولات اصل و بیکیفیت تفاوت قائل شوند. بسیاری از کنتاکتورهای موجود در بازار ظاهری مشابه دارند، اما در کیفیت مواد اولیه، دقت ساخت، قدرت قطع و وصل، میزان تحمل جریان و دوام در کار مداوم تفاوتهای قابل توجهی وجود دارد. بنابراین آگاهی از این موضوع، فقط یک دانسته فنی نیست؛ بلکه یک مزیت واقعی برای انتخاب بهتر به شمار میرود.
کنتاکتور چگونه کار میکند؟
پیش از آنکه وارد مراحل ساخت شویم، بهتر است سازوکار کلی آن را بشناسیم. کنتاکتور با دریافت ولتاژ در بوبین، میدان مغناطیسی ایجاد میکند. این میدان باعث جذب هسته متحرک به سمت هسته ثابت میشود. با این حرکت، تیغههای کنتاکتور تغییر وضعیت داده و مدار قدرت بسته یا باز میشود. زمانی که ولتاژ بوبین قطع میشود، فنر داخلی هسته متحرک را به حالت اولیه بازمیگرداند و تیغهها دوباره به وضعیت قبلی برمیگردند.
این عملکرد در ظاهر بسیار ساده است، اما در عمل نیازمند طراحی بسیار دقیق است؛ زیرا کنتاکتور باید بتواند:
- جریانهای بالا را تحمل کند
- در دفعات زیاد قطع و وصل شود
- در برابر جرقه مقاوم باشد
- در دمای محیطهای صنعتی عملکرد پایدار داشته باشد
- صدای کم و لرزش حداقلی داشته باشد
همین ویژگیها باعث میشود فرآیند ساخت آن کاملاً مهندسیشده و چندمرحلهای باشد.
چرا ساخت کنتاکتور مهم است؟
شناخت نحوه ساخت کنتاکتور از چند جهت اهمیت دارد:
1. درک کیفیت و دوام
وقتی بدانید داخل کنتاکتور چه میگذرد، بهتر میتوانید کیفیت ساخت را ارزیابی کنید. برای مثال، نوع آلیاژ تیغهها، جنس بدنه، کیفیت بوبین و طراحی هسته مغناطیسی، همگی بر طول عمر محصول اثر میگذارند.
2. انتخاب مناسب برای کاربرد صنعتی
همه کنتاکتورها برای همه کاربردها مناسب نیستند. برخی برای بارهای موتوری، برخی برای روشنایی و برخی برای بارهای مقاومتی یا خازنی طراحی میشوند. آشنایی با ساختار داخلی کمک میکند محصول مناسبتری انتخاب شود.
3. کاهش خطا در نصب و بهرهبرداری
وقتی ساختار تجهیز را بشناسید، در زمان نصب، سیمبندی، تست و نگهداری کمتر دچار اشتباه میشوید. این موضوع در محیطهای صنعتی بسیار مهم است.
4. تشخیص اصل و تقلبی بودن
برندهای معتبر در طراحی و ساخت کنتاکتور از استانداردهای دقیقتری پیروی میکنند. شناخت اجزای داخلی و کیفیت مونتاژ، تشخیص محصولات استاندارد را آسانتر میکند.
اجزای اصلی کنتاکتور از دید ساخت
برای درک بهتر نحوه ساخت کنتاکتور، باید اجزای آن را بشناسیم. در ادامه، بهصورت مقدماتی با این اجزا آشنا میشویم و در بخشهای بعدی درباره هر کدام مفصلتر توضیح میدهیم.
بدنه عایق
بدنه معمولاً از مواد پلیمری مقاوم در برابر حرارت و شعله ساخته میشود. این بدنه باید هم عایق الکتریکی باشد و هم در برابر ضربه و حرارت مقاومت کافی داشته باشد.
بوبین
بوبین یا سیمپیچ، بخش فرمان کنتاکتور است. این قطعه با عبور جریان، میدان مغناطیسی تولید میکند و عامل اصلی عملکرد مکانیکی کنتاکتور است.
هسته مغناطیسی
هسته شامل دو بخش ثابت و متحرک است. این دو بخش با نزدیک شدن به هم و دور شدن از هم، باعث باز و بسته شدن تیغهها میشوند.
تیغههای اصلی
این تیغهها وظیفه عبور جریان اصلی بار را دارند و معمولاً از آلیاژهای مقاوم در برابر حرارت و جرقه ساخته میشوند.
تیغههای کمکی
برای فرمان، سیگنالدهی، اینترلاک و مدارهای کنترلی استفاده میشوند.
فنر بازگرداننده
پس از قطع برق بوبین، این فنر هسته متحرک را به وضعیت اولیه برمیگرداند.
محفظه خاموشکننده جرقه
هنگام قطع و وصل بارهای القایی یا جریانهای بالا، جرقه ایجاد میشود. این محفظه کمک میکند جرقه کنترل و خاموش شود.
ساخت کنتاکتور از چه موادی شروع میشود؟
در فرآیند تولید، انتخاب مواد اولیه مهمترین مرحله است. کیفیت نهایی کنتاکتور بهشدت به جنس قطعات داخلی وابسته است. برای مثال:
- بدنه از پلیمرهای مهندسی مقاوم در برابر حرارت ساخته میشود.
- بوبین از سیم مسی لاکی با کیفیت بالا تولید میشود.
- هسته مغناطیسی از ورقهای فولادی مخصوص با خاصیت مغناطیسی مناسب شکل میگیرد.
- کنتاکتها معمولاً از آلیاژهای نقره و فلزات مقاوم ساخته میشوند.
- فنرها باید خاصیت ارتجاعی دقیق و عمر خستگی بالا داشته باشند.
انتخاب درست این مواد باعث میشود دستگاه در برابر حرارت، لرزش، جرقه و استهلاک مقاومت بیشتری داشته باشد.
نتیجه این بخش
تا اینجا با مفهوم کنتاکتور، عملکرد کلی آن و اهمیت شناخت نحوه ساخت آن آشنا شدیم. در بخشهای بعدی وارد مراحل دقیقتر ساخت میشویم؛ از طراحی هسته و بوبین گرفته تا مونتاژ، تست نهایی و نکات مهمی که در کیفیت نهایی تأثیر دارند.
طراحی اولیه و انتخاب مواد در ساخت کنتاکتور
در بررسی نحوه ساخت کنتاکتور، بعد از آشنایی با عملکرد کلی این تجهیز، باید سراغ اولین مرحله واقعی تولید یعنی طراحی مهندسی و انتخاب مواد اولیه برویم. کیفیت یک کنتاکتور فقط به مونتاژ نهایی آن بستگی ندارد، بلکه بخش بزرگی از عملکرد، طول عمر و ایمنی آن از همان ابتدای کار و در مرحله طراحی مشخص میشود. به همین دلیل، تولیدکنندگان معتبر پیش از شروع ساخت، مشخصات الکتریکی، مکانیکی و حرارتی کنتاکتور را با دقت بالا تعیین میکنند.
طراحی کنتاکتور بر اساس نوع کاربرد آن انجام میشود. به عنوان مثال، کنتاکتوری که برای راهاندازی موتورهای سهفاز استفاده میشود، از نظر ظرفیت جریان، تعداد دفعات قطع و وصل، مقاومت در برابر جرقه و ساختار تیغهها با کنتاکتوری که برای کنترل سیستم روشنایی یا بارهای مقاومتی ساخته میشود تفاوت دارد. به همین دلیل، مهندسان در همان ابتدا باید مشخص کنند که کنتاکتور قرار است در چه شرایطی کار کند، چه میزان جریان را تحمل کند، در چه ولتاژی عمل کند و چند بار در طول روز یا عمر کاری خود قطع و وصل شود.
تعیین مشخصات فنی در مرحله طراحی
اولین کاری که در فرآیند ساخت کنتاکتور انجام میشود، تعیین پارامترهای اصلی فنی است. این پارامترها شامل موارد زیر هستند:
- جریان نامی کنتاکتور
- ولتاژ کاری بوبین
- تعداد پلها
- نوع تیغههای کمکی
- کلاس کاری کنتاکتور
- توان قابل تحمل در بارهای مختلف
- شرایط محیطی مانند دما، رطوبت و گردوغبار
- طول عمر مکانیکی و الکتریکی مورد انتظار
این اطلاعات مبنای طراحی تمام اجزای داخلی خواهند بود. برای مثال، اگر قرار باشد کنتاکتور در محیط صنعتی سنگین کار کند، طراح باید برای بدنه، عایقها، تیغهها و سیستم خاموشکننده جرقه، مواد مقاومتر و ساختار مستحکمتری در نظر بگیرد.
اهمیت انتخاب مواد اولیه در ساخت کنتاکتور
در هر مقاله تخصصی درباره ساخت کنتاکتور، انتخاب مواد اولیه یکی از تعیینکنندهترین موضوعات است. حتی اگر طراحی یک کنتاکتور دقیق باشد، استفاده از مواد ضعیف میتواند باعث افت عملکرد، افزایش استهلاک و کاهش ایمنی شود. به همین دلیل، تولیدکنندگان حرفهای برای هر قطعه از موادی استفاده میکنند که متناسب با وظیفه همان بخش باشد.
1. مواد مورد استفاده در بدنه کنتاکتور
بدنه کنتاکتور یکی از مهمترین بخشهایی است که باید هم عایق الکتریکی باشد و هم در برابر حرارت، ضربه و شعله مقاومت کافی داشته باشد. معمولاً برای ساخت بدنه از پلیمرهای مهندسی مقاوم مانند ترموستها یا مواد پلیمری تقویتشده استفاده میشود. این مواد باید بتوانند در دمای بالا تغییر شکل ندهند و در زمان ایجاد جرقه یا افزایش دمای داخلی، ایمنی مجموعه را حفظ کنند.
بدنه علاوه بر نقش حفاظتی، وظیفه نگهداری قطعات داخلی را نیز دارد. بنابراین در طراحی آن باید دقت زیادی به ابعاد، محل قرارگیری هسته، جایگاه بوبین، موقعیت تیغهها و مسیر حرکت قطعات متحرک شود. کوچکترین خطای ابعادی در این مرحله میتواند روی عملکرد نهایی کنتاکتور تأثیر بگذارد.
2. جنس هسته مغناطیسی
هسته مغناطیسی یکی از مهمترین اجزای کنتاکتور است و نقش اصلی در تبدیل انرژی الکتریکی به حرکت مکانیکی را بر عهده دارد. برای ساخت این بخش معمولاً از ورقهای فولادی با خواص مغناطیسی مناسب استفاده میشود. این ورقها باید بتوانند میدان مغناطیسی را به خوبی هدایت کنند و در عین حال، تلفات مغناطیسی و گرمای اضافی را کاهش دهند.
در بسیاری از کنتاکتورها، هسته به صورت لایهلایه ساخته میشود تا از ایجاد جریانهای گردابی و افزایش حرارت جلوگیری شود. این موضوع بهویژه در کنتاکتورهایی که با ولتاژ AC کار میکنند اهمیت بیشتری دارد. اگر جنس هسته مناسب نباشد، کنتاکتور ممکن است داغ شود، صدای زیادی تولید کند یا در جذب کامل هسته متحرک دچار مشکل شود.
3. انتخاب سیم مناسب برای بوبین
بوبین یا سیمپیچ کنتاکتور معمولاً از سیم مسی لاکی ساخته میشود. دلیل استفاده از مس، رسانایی بالای الکتریکی و عملکرد مناسب آن در ایجاد میدان مغناطیسی است. کیفیت سیم لاکی تأثیر مستقیمی بر دوام بوبین دارد؛ زیرا اگر عایق سیم ضعیف باشد، در اثر حرارت یا نوسان ولتاژ ممکن است اتصال کوتاه در دورهای سیمپیچ ایجاد شود و بوبین بسوزد.
در مرحله طراحی، تعداد دور سیمپیچ، قطر سیم، نوع عایق و ولتاژ نامی بوبین با دقت محاسبه میشود. بوبین باید بتواند با مصرف انرژی منطقی، نیروی مغناطیسی کافی برای جذب هسته متحرک را ایجاد کند. اگر تعداد دورها کم باشد، میدان مغناطیسی کافی تولید نمیشود و اگر بیش از حد زیاد باشد، بوبین داغ میکند یا راندمان کاهش مییابد.
4. آلیاژ تیغهها و کنتاکتها
یکی از حساسترین بخشها در نحوه ساخت کنتاکتور مربوط به تیغههای اصلی و کمکی است. تیغههای اصلی در زمان عبور جریانهای بالا، هم تحت فشار مکانیکی قرار دارند و هم با جرقه، حرارت و سایش مواجه میشوند. به همین دلیل، در ساخت آنها از آلیاژهایی استفاده میشود که هم رسانایی الکتریکی مناسبی داشته باشند و هم در برابر فرسایش مقاوم باشند.
در بسیاری از کنتاکتورهای باکیفیت، سطح کنتاکتها از آلیاژهای نقرهدار یا فلزات مقاوم در برابر قوس الکتریکی ساخته میشود. این موضوع باعث میشود تیغهها در اثر قطع و وصل مداوم، دیرتر آسیب ببینند و مقاومت الکتریکی نقطه تماس افزایش پیدا نکند. اگر تیغهها از مواد ضعیف ساخته شوند، به مرور زمان سطح آنها میسوزد، ناهموار میشود و عملکرد کنتاکتور افت میکند.
5. فنرها و اجزای مکانیکی
فنرها در کنتاکتور وظیفه بازگرداندن هسته متحرک و همچنین حفظ فشار مناسب بین کنتاکتها را بر عهده دارند. در نتیجه، جنس و طراحی آنها باید بسیار دقیق باشد. اگر فنر بیش از حد ضعیف باشد، بازگشت به حالت اولیه به درستی انجام نمیشود و اگر بیش از حد سفت باشد، بوبین برای جذب هسته با مشکل مواجه میشود.
برای ساخت فنرها معمولاً از فولادهای فنری با مقاومت خستگی بالا استفاده میشود. این قطعات باید بتوانند هزاران یا حتی میلیونها بار تغییر وضعیت را بدون افت محسوس در خاصیت ارتجاعی تحمل کنند.
طراحی ابعادی و هماهنگی بین قطعات
در فرآیند ساخت کنتاکتور، فقط انتخاب مواد کافی نیست؛ بلکه تمام اجزا باید از نظر ابعاد و موقعیت قرارگیری نیز کاملاً هماهنگ باشند. فاصله بین تیغهها، میزان حرکت هسته متحرک، موقعیت بوبین، محل قرارگیری فنر و حتی ضخامت بدنه همگی باید طبق نقشه مهندسی دقیق ساخته شوند.
برای مثال، اگر فاصله هسته ثابت و متحرک بهدرستی طراحی نشود، کنتاکتور ممکن است با صدای زیاد کار کند یا به صورت ناقص عمل کند. همچنین اگر فشار تماس تیغهها کمتر از حد استاندارد باشد، در محل اتصال گرمای زیادی تولید میشود و این موضوع در طول زمان به سوختن تیغهها منجر خواهد شد.
در طراحی حرفهای، تمام این جزئیات با استفاده از محاسبات فنی، مدلسازی و آزمونهای اولیه بررسی میشوند تا محصول نهایی در شرایط واقعی عملکرد قابل قبولی داشته باشد.
نقش استانداردها در طراحی کنتاکتور
در تولید صنعتی، طراحی کنتاکتور معمولاً بر اساس استانداردهای معتبر بینالمللی انجام میشود. این استانداردها مشخص میکنند که هر کنتاکتور باید از نظر تحمل جریان، ولتاژ، استقامت الکتریکی، ایمنی عایقی، مقاومت مکانیکی و شرایط کاری چه ویژگیهایی داشته باشد. رعایت این استانداردها باعث میشود محصول نهایی هم از نظر ایمنی مطمئن باشد و هم در بازار قابلیت رقابت پیدا کند.
برای خریداران و فعالان بازار تجهیزات برق نیز دانستن این موضوع مهم است که کیفیت واقعی یک کنتاکتور فقط از ظاهر آن مشخص نمیشود. محصولی که در طراحی آن به جنس مواد، ابعاد قطعات، مقاومت حرارتی و استانداردهای ساخت توجه نشده باشد، ممکن است در مدت کوتاهی دچار افت کیفیت شود؛ حتی اگر در ظاهر مشابه نمونههای باکیفیت باشد.
چرا این مرحله در کیفیت نهایی کنتاکتور تعیینکننده است؟
مرحله طراحی و انتخاب مواد، پایه و اساس تمام مراحل بعدی است. اگر در این مرحله تصمیمگیری درستی انجام نشود، حتی مونتاژ دقیق و کنترل کیفیت خوب هم نمیتواند ضعفهای اولیه را جبران کند. به همین دلیل است که برندهای معتبر دنیا بخش قابل توجهی از زمان و هزینه تولید را صرف تحقیق، طراحی و انتخاب مواد مناسب میکنند.
در یک کنتاکتور استاندارد، همه چیز از ابتدا هدفمند انتخاب میشود:
بدنه برای مقاومت حرارتی، هسته برای راندمان مغناطیسی، بوبین برای عملکرد پایدار، تیغهها برای تحمل جریان و فنرها برای حرکت دقیق. نتیجه این هماهنگی، محصولی است که میتواند در مدارهای صنعتی با اطمینان بالا کار کند.
ساخت بوبین و هسته مغناطیسی کنتاکتور
یکی از مهمترین مراحل در نحوه ساخت کنتاکتور، آمادهسازی بوبین و هسته مغناطیسی است. این دو قطعه در واقع قلب عملکرد الکترومغناطیسی دستگاه هستند و کیفیت ساخت آنها مستقیماً روی توان جذب، صدا، گرمایش و طول عمر کنتاکتور تأثیر میگذارد. به همین دلیل در کارخانههای حرفهای، ساخت بوبین و هسته با دقتی بالا و در محیط کنترلشده انجام میشود.

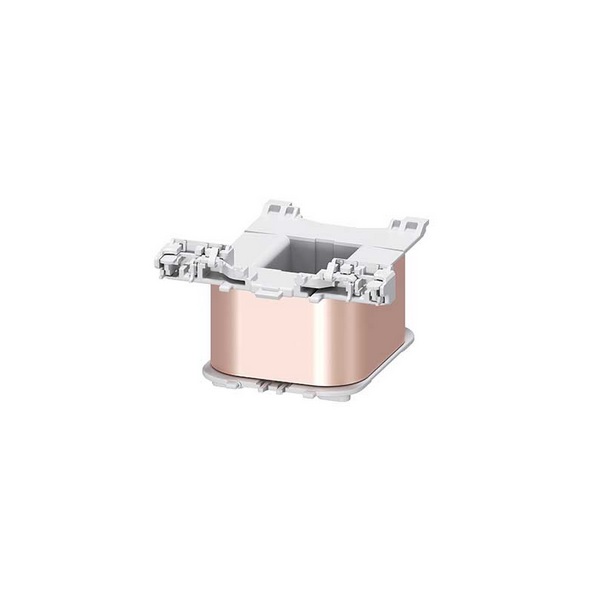

ساخت بوبین (Coil)
بوبین یا سیمپیچ در واقع بخشی از مدار فرمان کنتاکتور است که با دریافت ولتاژ، میدان مغناطیسی لازم برای به حرکت درآوردن هسته را ایجاد میکند. این بخش از دو جزء اصلی تشکیل میشود: سیم لاکی مسی و قرقره بوبین.
طراحی و محاسبه بوبین
در اولین گام، مهندس طراح باید مشخص کند بوبین برای چه ولتاژی عمل میکند. معمولترین ولتاژهای بوبین کنتاکتورها به صورت زیر هستند:
- 24 ولت DC
- 48 ولت DC
- 110 ولت AC
- 220 تا 230 ولت AC
- 380 ولت AC
انتخاب ولتاژ بوبین به نوع مدار فرمان و محل نصب بستگی دارد. پس از تعیین ولتاژ، تعداد دور سیمپیچ، قطر سیم و طول قرقره بر اساس محاسبات دقیق فیزیکی مشخص میشود تا بوبین بتواند میدان مغناطیسی کافی تولید کند.
مواد و فرآیند ساخت
برای سیمپیچ بوبین از سیم مسی با پوشش لاکی مقاوم در برابر حرارت و ولتاژ بالا استفاده میشود. قطر سیم معمولاً بین ۰٫۲ تا ۱ میلیمتر است و تعداد دورها بسته به قدرت بوبین ممکن است به چند هزار برسد. سیم به صورت منظم و با دقت بالا روی قرقره مخصوص پیچیده میشود تا هیچ تداخلی بین لایهها ایجاد نشود. نظم در پیچش بوبین بسیار مهم است، زیرا در صورت وجود فضای خالی یا همپوشانی ناهماهنگ، گرمایش و خرابی زودرس اتفاق میافتد.
قرقره بوبین عموماً از پلاستیکهای مقاوم حرارتی مانند باکالیت یا پلیآمید ساخته میشود. این ماده باید دوام مکانیکی بالا، مقاومت در برابر شوک حرارتی و قدرت عایقی مناسب داشته باشد. پس از اتمام سیمپیچی، دو سر سیم به ترمینالهای مخصوص لحیم میشود و سپس بوبین درون محفظه خود تثبیت میگردد.
تست و کنترل کیفیت بوبین
بوبین ساختهشده باید چند مرحله تست را پشت سر بگذارد:
- تست مقاومت اهمی برای اطمینان از یکنواختی سیمپیچ
- تست ایزولاسیون بین دورها تا از سلامت لاک عایق اطمینان حاصل شود
- تست عملکرد حرارتی برای بررسی افزایش دما در شرایط کاری
بوبینی که در یکی از این تستها نمره قبولی نگیرد وارد مرحله نصب نمیشود، زیرا کوچکترین نقص در این بخش میتواند باعث سوختن کل کنتاکتور شود.
ساخت هسته مغناطیسی (Core Assembly)
هسته مغناطیسی نقش تبدیل میدان مغناطیسی به نیروی مکانیکی را دارد. زمانی که بوبین برقدار میشود، جریان عبوری از سیمپیچ میدان مغناطیسی تولید میکند که باعث جذب بخش متحرک هسته به سمت بخش ثابت میشود؛ در نتیجه تیغهها بسته یا باز میشوند.
ساختار و اجزای هسته مغناطیسی
هسته معمولاً شامل دو قسمت اصلی است:
- هسته ثابت (Stationary Core)
- هسته متحرک (Moving Core یا Armature)
این دو بخش با فاصلهای بسیار دقیق از هم ساخته میشوند تا در حالت عادی جدا باشند و هنگام تحریک بوبین، با کمترین صدا و لرزش به هم برسند.
مواد اولیه و فرآیند تولید
برای ساخت هسته از فولاد الکتریکی سیلیسی (Silicon Steel) استفاده میشود. این نوع فولاد به دلیل خاصیت مغناطیسی بالا و تلفات هیسترزیس کم، بهترین گزینه برای کاربردهای الکترومغناطیسی است. ورقهای فولاد الکتریکی با ضخامت حدود ۰٫۳۵ تا ۰٫۵ میلیمتر به وسیله پرسهای دقیق در ابعاد مشخص برش داده میشوند. سپس لایهها روی هم قرار گرفته و با پرس یا پرچ به هم متصل میشوند تا مسیر مغناطیسی بهینهای تشکیل دهند.
در برخی طراحیها، برای جلوگیری از ایجاد صدا و لرزش (Buzzing) بین هسته ثابت و متحرک از یک حلقه مسی یا دمپر مغناطیسی استفاده میشود که باعث ثبات میدان در لحظه جذب میگردد. همچنین سطح تماس هستهها معمولاً با دقت بالا پرداخت میشود تا برخورد آنها نرم و بیصدا باشد.
بررسی فاصله هوایی (Air Gap)
یکی از مهمترین پارامترها در طراحی هسته، فاصله هوایی بین دو بخش هسته مغناطیسی است. اگر این فاصله زیاد باشد، نیروی مغناطیسی کم میشود و در نتیجه بوبین جریان بیشتری مصرف خواهد کرد. از طرف دیگر اگر فاصله بیش از اندازه کم باشد، امکان تماس مکانیکی دائم و چسبیدن هستهها افزایش مییابد. بنابراین اندازه این فاصله با تلرانسهای بسیار دقیق کنترل میشود.
مونتاژ هسته با بوبین
پس از ساخت جداگانهی بوبین و هسته، در مرحله مونتاژ، بوبین درون قسمت ثابت هسته قرار میگیرد. سپس بخش متحرک هسته در مسیر خود نصب میشود تا بتواند آزادانه ولی با محدودیت حرکتی مشخص حرکت کند. در این مرحله فنر بازگرداننده نیز در موقعیت تعیینشده به مجموعه اضافه میشود.
تمامی مراحل مونتاژ باید در شرایط تمیز انجام شود، زیرا وجود هرگونه گردوغبار یا ذرات فلزی روی سطح هسته میتواند در عملکرد مغناطیسی اختلال ایجاد کند. کارخانههای حرفهای معمولاً از هوای فشرده تمیز برای پاکسازی قطعات قبل از مونتاژ استفاده میکنند.
تست عملکرد مغناطیسی
وقتی مونتاژ کامل شد، مجموعه هسته و بوبین در تست عملکرد قرار میگیرد. در این تست، ولتاژ نامی به بوبین اعمال میشود و جذب هسته متحرک، میزان صدا، دمای سطح و زمان پاسخ بررسی میگردد.
بوبین سالم باید بتواند در مدت زمانی کمتر از ۵۰ میلیثانیه هسته را جذب کند و پس از قطع ولتاژ نیز با سرعت مناسب، قطعات به حالت اولیه بازگردند.
تستهای دیگری مانند اندازهگیری جریان مصرفی بوبین و میزان افزایش دما در کار مداوم نیز انجام میشود. اگر بوبین یا هسته بیش از حد گرم شوند یا صدای غیرعادی تولید کنند، یعنی در ساخت یا طراحی مشکلی وجود دارد و آن نمونه برای اصلاح به واحد فنی بازگردانده میشود.
تأثیر کیفیت این بخش بر عملکرد نهایی
عملکرد صحیح کنتاکتور کاملاً به کیفیت ساخت بوبین و هسته وابسته است. اگر بوبین در اثر سیمپیچی ضعیف یا مواد بیکیفیت دچار افزایش دما شود، اتصال کوتاه داخلی رخ میدهد و کنتاکتور از کار میافتد. در سوی دیگر، اگر هسته مغناطیسی ناهموار یا از جنس ضعیف باشد، جذب کامل انجام نمیشود و تیغهها در نیمه راه عمل میکنند، که هم باعث جرقه و هم سایش زودرس میشود.
به همین دلیل در برندهای معتبر مانند Schneider، Siemens، ABB یا LS، بخش ساخت هسته و بوبین کاملاً خودکار و با کنترل دقیق حرارت و رطوبت انجام میشود. دستگاههای تماماتوماتیک پیچش سیم، پرس لایههای فولادی و تستهای حرارتی، محصولی یکدست و مطمئن تحویل میدهند.
مونتاژ تیغهها، فنرها و سیستم خاموشکننده جرقه در کنتاکتور
در این مرحله از نحوه ساخت کنتاکتور، تجهیزات وارد فاز «مونتاژ مکانیکی و الکتریکی» میشوند؛ یعنی قطعاتی که تا اینجا جداگانه ساخته شدهاند (تیغهها، فنرها، هسته و بوبین، اجزای کمکی) باید طوری کنار هم قرار بگیرند که هم عملکرد فرماندهی درست باشد و هم مدار قدرت در لحظه قطع و وصل، جرقه را کنترل کند.
اگر در بخشهای قبل، کیفیت بوبین و هسته تعیینکننده بود، در این بخش کیفیت مونتاژ و طراحی مسیرهای حرکت/تماس تعیین میکند که کنتاکتور «پایدار»، «کمصدا»، و «قابلاعتماد در عمر کاری» باشد.
1) مونتاژ مکانیزم تیغههای اصلی و کمکی
تیغههای کنتاکتور معمولاً دو دستهاند:
- کنتاکتهای اصلی (Main Contacts): برای عبور جریان اصلی بار
- کنتاکتهای کمکی (Auxiliary Contacts): برای سیگنالدهی، اینترلاکها، مدارهای فرمان و وضعیت
چیدمان تیغههای اصلی
تیغههای اصلی روی یک مجموعه نگهدارنده نصب میشوند و در لحظه جذب هسته، حرکت مکانیکی به آنها منتقل میشود. نکتهی کلیدی در مونتاژ این تیغهها، فشار تماس (Contact Force) و سطح تماس (Contact Area) است.
- اگر فشار تماس کم باشد: مقاومت نقطه اتصال بالا میرود، گرمایش موضعی ایجاد میشود و باعث سوختگی سطح کنتاکت میگردد.
- اگر فشار بیش از حد باشد: سایش و تغییر شکل مکانیکی افزایش مییابد و ممکن است تیغهها زودتر فرسوده شوند.
در کارخانههای حرفهای، این فشار معمولاً با توجه به طراحی فنرها و اهرمها و با کنترل دقیق ابعادی تنظیم میشود.
اتصال تیغهها و پیچ/پرچ/لحیم (بسته به طراحی)
در بسیاری از مدلها، کنتاکتها به پایههای فلزی متصل میشوند و سپس روی بدنه نصب میگردند. این اتصال باید:
- در برابر حرارت تغییر شکل ندهد
- در برابر ارتعاش شل نشود
- مقاومت الکتریکی پایدار داشته باشد
2) مونتاژ فنر بازگرداننده و تنظیم برگشت
فنر بازگرداننده (یا فنرهای مکانیزم) بعد از قطع برق بوبین، نقش اصلی را در باز کردن کنتاکتها دارد.
در ساخت کنتاکتور، فنرها باید دو ویژگی همزمان را پوشش دهند:
- توان کافی برای بازگرداندن هسته متحرک در زمان مناسب
- کنترل حرکت و جلوگیری از برخورد خشن که موجب لرزش، جرقه بیشتر یا آسیب سطح کنتاکت میشود
تنظیم فاصله و هماهنگی حرکت
مونتاژ فنر به همراه تنظیم مسیر حرکت (Stroke) انجام میشود. در عمل، این یعنی:
- هسته متحرک باید دقیقاً در جای مناسب جذب شود
- در لحظه قطع، برگشت باید کامل انجام شود
- بین قطعات متحرک و ثابت باید «تلرانسهای ایمن» رعایت شود تا در کار مداوم گیر یا چسبندگی ایجاد نشود
3) نصب و جاگذاری مجموعه هسته داخل قاب
در این مرحله، هسته (ثابت و متحرک) داخل بدنه عایق قرار میگیرد. در مونتاژ حرفهای:
- سطوح تماس هستهها باید تمیز و بدون ذرات باشند
- قطعات باید با گشتاور مشخص و مطابق نقشه نصب شوند
- فاصلهها باید با گیج اندازهگیری شوند تا عملکرد مغناطیسی و مکانیکی خراب نشود
گاهی در طراحیهای باکیفیت، برای کاهش صدا و لرزش، یکسری کمکفنرها یا قطعات دمپر هم اضافه میشود تا Buzz کاهش پیدا کند.
4) سیستم خاموشکننده جرقه (Arc Chute) و کنترل قوس الکتریکی
وقتی کنتاکتور مدار را قطع میکند، بهخصوص در بارهای القایی (مثل موتور)، یک قوس الکتریکی (Arc) ایجاد میشود. این قوس باید سریع و ایمن کنترل شود؛ وگرنه:
- سطح کنتاکتها میسوزد
- دمای داخلی بالا میرود
- احتمال چسبندگی کنتاکتها بالا میرود
- عمر مکانیکی/الکتریکی کاهش مییابد
برای همین، در کنتاکتورهای صنعتی از محفظه/مسیر خاموشکننده جرقه یا همان Arc Chute استفاده میشود.
Arc Chute چگونه عمل میکند؟
به طور کلی سیستم خاموشکننده جرقه، قوس را:
- به داخل یک مسیر هدایت میکند
- با استفاده از صفحات/شکافهای خاص، قوس را طولانیتر و شکستهتر میکند
- در نهایت قوس را سریعتر خاموش میسازد
اجزای این بخش معمولاً از مواد مقاوم در برابر حرارت ساخته میشوند و باید در برابر فرسایش قوس دوام داشته باشند.
5) مونتاژ کنتاکتها با طراحی «تماس صحیح»
یک کنتاکتور خوب فقط “بستن” کنتاکتها نیست؛ باید در زمان جذب:
- تماس کامل و یکنواخت برقرار شود
- از بدباری تماس (Partial Contact) جلوگیری شود
- و در زمان قطع، جدایی کنتاکتها طبق زمانبندی درست انجام شود
در بسیاری از خرابیهای کنتاکتور، ریشه مشکل نه بوبین، بلکه کیفیت تماس و مونتاژ کنتاکتها است: از تلرانس بد تا فشار اشتباه یا نصب غیر دقیق تیغهها.
6) نصب ترمینالها و اتصالات مدار قدرت و فرمان
بعد از مونتاژ مکانیکی، باید اتصالهای الکتریکی انجام شود. این مرحله شامل:
- نصب ترمینالهای ورودی/خروجی برای مدار قدرت
- اتصال سیمها یا شینها به تیغهها
- نصب اتصالات مدار فرمان و کنتاکتهای کمکی
کیفیت اتصالها در این بخش خیلی مهم است چون هر اتصال ضعیف باعث:
- افزایش مقاومت الکتریکی
- داغ شدن نقطه اتصال
- کاهش عمر دستگاه و حتی آسیب خطرناک
7) کنترل نهایی مونتاژ قبل از تست الکتریکی
قبل از انجام تستهای عملکردی، مونتاژ باید از نظر فنی بررسی شود. کنترلهای معمول:
- بررسی حرکت هسته متحرک (گیر نکردن و حرکت روان)
- بررسی همراستایی تیغهها
- اندازهگیری فشار تماس با روشهای آزمون کارخانه
- چک کردن اتصالهای پیچ و بستها
- اطمینان از اینکه مسیر خاموشکننده جرقه جای درست خود قرار دارد
این کنترلها کمک میکنند دستگاهی که “روی کاغذ” درست مونتاژ شده، در عمل هم درست کار کند.
8) آمادهسازی برای مرحله تست و راهاندازی
در پایان مرحله مونتاژ، کنتاکتور برای تستهای بعدی آماده است؛ تستهایی که نشان میدهند:
- بوبین با ولتاژ نامی درست جذب میکند
- زمان پاسخ در محدوده قابل قبول است
- تماسها پایدار و بدون چسبندگی کار میکنند
- خاموشکننده جرقه عملکرد مؤثر دارد
- کنتاکتور در گرمایش و شرایط کاری دچار افت شدید نمیشود
تستهای عملکردی و کنترل کیفیت در ساخت کنتاکتور
در این مرحله از نحوه ساخت کنتاکتور، هدف فقط «روشن شدن دستگاه» نیست؛ بلکه باید ثابت شود کنتاکتور از نظر الکتریکی، مکانیکی، حرارتی و ایمنی در محدوده مشخصات خود کار میکند و در چرخههای واقعی (قطع و وصلهای مکرر) دچار افت کیفیت نمیشود. به همین دلیل تستها معمولاً در چند لایه انجام میشوند: از تست قطعهای تا تست نهایی.
1) تستهای الکتریکی بوبین (Coil Electrical Tests)
الف) بررسی مقاومت اهمی و پیوستگی
در ابتدای تست، باید صحت سیمپیچ و اتصالات بوبین تأیید شود:
- مقاومت اهمی باید نزدیک به مقدار طراحی باشد.
- پیوستگی سیمها باید بدون قطعی یا اتصال کوتاه داخلی باشد.
چرا مهم است؟ چون تغییر حتی جزئی در مقاومت میتواند باعث افزایش جریان و داغی شدید و در نهایت سوختن بوبین شود.
ب) تست ایزولاسیون (Insulation Resistance)
این تست تضمین میکند عایق سیم لاکی یا عایقهای اطراف بوبین در برابر ولتاژهای کاری/گذرا مقاومت کافی دارند. ضعف ایزولاسیون معمولاً به خرابی زودهنگام میانجامد.
ج) تست جریان کشی در ولتاژ نامی
بوبین باید در ولتاژ نامی، جریان مورد انتظار را بکشد (نه خیلی بالا و نه خیلی پایین).
- جریان زیاد ⇒ گرمایش و کاهش عمر
- جریان کم ⇒ جذب ناقص هسته و قوس/جرقه در مدار
2) تست عملکرد مغناطیسی و زمان پاسخ (Energizing/Response Tests)
الف) زمان جذب (Pickup Time)
وقتی ولتاژ به بوبین اعمال میشود، باید هسته متحرک در زمان طراحی جذب شود. اگر کند باشد:
- احتمال برخورد ناقص تیغهها
- افزایش قوس لحظهای
- سایش بیشتر کنتاکتها
ب) تست زمان رهاسازی (Drop-out Time)
پس از قطع برق بوبین، کنتاکتها باید طبق طراحی از مدار قدرت جدا شوند. دیر برگشت یا نیمهقطع شدن میتواند منجر به:
- داغ شدن کنتاکتها
- چسبندگی (Welding/Stick)
- افزایش احتمال جرقه ماندگار شود
ج) بررسی صدا/لرزش (Buzzing)
در کیفیتهای بالاتر، میزان Buzz و لرزش باید در محدوده کنترلشده باشد. Buzz معمولاً از:
- فاصله هوایی نامناسب
- عدم تطابق سطح تماس هستهها
- فشار یا دمپر نامناسب
میآید.
3) تست مکانیکی (Mechanical Tests)
الف) بررسی حرکت و گیرنکردن مکانیزم
در این تستها کنترل میشود:
- هسته متحرک گیر نکند
- مسیر حرکت نرم باشد
- تلرانسها باعث ضربه یا برگشت نامنظم نشوند
ب) تست عملکرد فنر و برگشت کامل
فنر باید بعد از هر سیکل، بازگشت قابل اعتماد فراهم کند. افت خاصیت فنر یا مونتاژ نادرست معمولاً در تستهای سیکلی خودش را نشان میدهد.
4) تست کنتاکتها: فشار تماس، کیفیت تماس و تداوم (Contact Integrity Tests)
الف) بررسی فشار تماس و تطابق مکانیکی
در عمل، فشار ناکافی باعث افزایش مقاومت تماس و داغ شدن موضعی میشود.
ب) بررسی تغییر وضعیت کنتاکتها (Over-travel / Under-travel)
اگر حرکت کامل اتفاق نیفتد یا بیش از حد مکانیکی باشد:
- در حالت کم ⇒ تماس ناقص و قوس
- در حالت زیاد ⇒ سایش سریع و تغییر فرم
ج) تست همزمانی کنتاکتها (برای چندپل)
در کنتاکتورهای چندپل، مهم است همه کنتاکتها همزمان عمل کنند تا یکی از پلها دیرتر یا زودتر قوس تولید نکند.
5) تست قوس و قابلیت قطع بار (Arc / Switching Tests)
این بخش معمولاً تعیینکننده کیفیت واقعی کنتاکتور در کاربرد صنعتی است، مخصوصاً برای بارهای القایی.
تستها میتوانند شامل ارزیابیهایی مثل:
- قابلیت قطع در شرایط بار تعریفشده
- میزان سوختگی/فرسایش کنتاکتها بعد از تعداد سیکل مشخص
- بررسی اثرات حرارتی در محفظه خاموشکننده جرقه (Arc Chute)
هدف: اطمینان از اینکه خاموشکننده جرقه وظیفه خود را در قطعهای واقعی انجام میدهد، نه فقط در تستهای ساده.
6) تستهای حرارتی و دمای کار (Thermal Tests)
کنتاکتور باید در چرخههای واقعی، دمای بحرانی را از محدوده مجاز عبور ندهد. این تستها معمولاً شامل:
- اندازهگیری افزایش دما در بوبین
- بررسی گرم شدن نقاط اتصال
- ارزیابی پایداری در شرایط محیطی تعریفشده (مثلاً دمای بالاتر یا تهویه محدود)
چرا مهم است؟ بسیاری از خرابیها (مثل افت عایق، تغییر شکل، یا تشدید اکسیداسیون) از گرمای بیش از حد شروع میشوند.
7) تست سیکلی عمر (Endurance / Life Cycle Testing)
اینها تستهایی هستند که نشان میدهند کنتاکتور تا چه مدت و چند چرخه میتواند کار کند.
- تست عمر مکانیکی (تعداد دفعات عملکرد بدون بار قدرت یا با بار سبک)
- تست عمر الکتریکی (با اعمال ولتاژ و جریان مطابق کلاس کاری)
این مرحله برای تشخیص ضعفهایی مثل:
- تحلیل کنتاکتها
- افت عملکرد بوبین به دلیل گرمایش
- تغییر رفتار مکانیزم در اثر ساییدگی
بسیار مهم است.
8) کنترل نهایی ایمنی و سازگاری (Final Safety & Compliance Checks)
در پایان، بررسیهای ایمنی انجام میشود، مثل:
- بررسی استحکام عایقی قطعات نسبت به بدنه
- تست هدایت ارت (اگر طراحی شامل ترمینال ارت باشد)
- بررسی اتصال صحیح ترمینالها و سفتی گشتاور پیچها/کلمپها
- بازرسی چشمی دقیق: ترک، لقی، تابخوردگی، آلودگی
9) بازرسی کیفیت مستندسازیشده (QA/QC Documentation)
کنتاکتورهای صنعتی حرفهای فقط “تست میشوند” نیستند؛ نتیجه تستها ثبت میشود تا در آینده:
- علت خرابیهای احتمالی قابل ریشهیابی باشد
- روند کیفیت دستههای مختلف مقایسه شود
- فرآیند تولید اصلاح شود
معیارهای تشخیص کنتاکتور اصل و باکیفیت از تقلبی + خطاهای رایج در خرید/نصب
اگر هدف شما از جستوجو و مطالعه «ساخت کنتاکتور» است، احتمالاً میخواهید چیزی فراتر از یک قطعه ظاهراً مشابه تهیه کنید. مشکل اصلی اینجاست که در بازار، محصولات متنوعی با نامهای نزدیک، شکل ظاهری مشابه یا حتی بستهبندیهای مشابه عرضه میشود؛ اما کیفیت واقعی آنها در چند نقطه کلیدی پنهان است. برای همین، بهترین راهکار این است که قبل از خرید یا حتی پیش از نصب، با یک نگاه فنی و مرحلهای به سراغ کنتاکتور بروید تا بفهمید با یک محصول مطمئن روبهرو هستید یا احتمالاً با نمونههای ضعیفتر که در مدت کوتاهی دچار افت عملکرد میشوند.
در قدم اول، مهمترین معیار «تناسب مشخصات فنی با کاربرد شما» است. کنتاکتورها مثل هم نیستند و هر سازنده برای کلاس کاری مشخصی طراحی میکند: مثلاً برای بارهای موتوری، بارهای مقاومتی یا چرخههای قطعوصل متفاوت. بسیاری از خرابیهایی که کاربران تجربه میکنند، ریشهشان تقلب نیست؛ بلکه انتخاب اشتباه است. اگر کنتاکتور برای جریان نامی مناسب انتخاب نشود، حتی اگر کاملاً اصل باشد باز هم در اثر گرمایش شدید، زودتر از عمر طراحیشده فرسوده میشود. پس قبل از اینکه به اصل یا تقلبی بودن شک کنید، مطمئن شوید جریان نامی و کلاس کاری با دیتای تابلو/موتور یا مصرفکننده شما همخوانی دارد.
بعد از تناسب مشخصات، نوبت به نشانههای کیفی در خودِ دستگاه میرسد. بدنه عایق کنتاکتور یکی از اولین نقاط قابل بررسی است. محصولات باکیفیت معمولاً از پلیمرهای مقاومتر در برابر حرارت و ضربه ساخته میشوند و در برابر تغییر شکل و شکنندگی مقاوماند. کنتاکتورهای ضعیفتر معمولاً شکنندهتر هستند، در دمای کار بهمرور تاب میخورند یا به مرور دچار رنگپریدگی و ترکهای ریز میشوند. البته تشخیص این موضوع فقط با نگاه قطعی نیست، اما اگر بدنه ظاهراً ظریف، سست، یا با موجدار بودن نامعمول باشد، احتمال ضعف مواد اولیه یا فرآیند قالبگیری وجود دارد.
مسئله بعدی به قلب عملکرد برمیگردد: بوبین و هسته مغناطیسی. در محصولات باکیفیت، طراحی میدان مغناطیسی و نیز تلرانسهای فاصله هوایی دقیقتر است. نتیجه این دقت، جذب کامل با جریان مناسب، صدای کمتر و احتمال کمتر چسبیدن کنتاکتها در بلندمدت است. در نمونههای ضعیف، ممکن است کنتاکتور در ابتدا خوب کار کند اما با گذشت زمان به دلیل گرم شدن بوبین، تغییرات مکانیکی یا ضعف در مونتاژ هسته، جذب کامل پایدار نباشد. یکی از علائم رایج این ضعف، صدای غیرعادی، لرزش یا Buzz طولانی هنگام جذب است—بهخصوص اگر با کنتاکتورهای همکلاس مقایسه کنید.
کنتاکتهای اصلی و کمکی هم شاخص مهمی هستند. کنتاکتور باکیفیت معمولاً کنتاکتهایی دارد که مواد مؤثر در رسانایی و مقاومت در برابر جرقه و سایش در آنها بهتر انتخاب شده است. اگر کنتاکتور را در شرایط کاری واقعی استفاده کنید، بعد از چند سیکل متوجه میشوید سطح تماس چقدر دوام دارد. در حالت خرید، شما امکان آزمایش عمر طولانی ندارید؛ بنابراین باید به نشانههایی مثل کیفیت مونتاژ، یکنواختی سطح تماس و کیفیت لایههای مربوط به خاموشکننده جرقه توجه کنید. همچنین اگر از فروشنده امکان تست کوتاه یا نشان دادن مشخصات داخلی را میگیرد، این فرصت ارزشمند است. محصولی که در تست ساده و کوتاه وضعیت مناسب دارد، احتمالاً در تستهای عمر هم عملکرد بهتری خواهد داشت.
یکی از مواردی که خیلیها از آن غافل میشوند، کیفیت ترمینالها و روش اتصال سیم یا شین به کنتاکتور است. در ظاهر ممکن است فقط «جای پیچ و ترمینال» باشد، اما در عمل این بخش تعیین میکند آیا مقاومت الکتریکی در نقطه اتصال پایین میماند یا نه. کنتاکتورهای ضعیف در این بخش معمولاً دارای ضعف در متریال ترمینال، تلرانس نامناسب یا کیفیت پایین مونتاژ پیچ هستند. نتیجهاش میتواند داغ شدن موضعی، افت ولتاژ در بار و در نهایت سوختن ترمینال باشد. این حالت گاهی حتی پیش از خرابی کنتاکتها هم دیده میشود، چون اتصال ضعیف نقش یک مقاومت اضافه را بازی میکند.
برای تشخیص اصل بودن، به جای تکیه صرف بر اسم برند یا ظاهر، به «سوابق تولید و مستندات» توجه کنید. محصولات معتبر معمولاً دارای کاتالوگ دقیق، مشخصات روشن و همخوان با مدل، و برچسبهای واضح با اطلاعاتی مثل ولتاژ بوبین، جریان نامی، تعداد پل، کلاس کاری و استانداردهای مرتبط هستند. اگر برچسبها ناقص، چاپها کمرنگ یا اطلاعات مبهم باشند، این یکی از نشانههای جدی عدم اصالت یا تولید غیرحرفهای است. همچنین کیفیت چاپ لوگو و شماره سریال یا مدل معمولاً در محصولات معتبر قابل اتکا است.
حالا میرسیم به بخش مهم: خطاهای رایج در خرید و نصب. یکی از پرتکرارترین خطاها، انتخاب کنتاکتور با بوبین نامناسب است؛ مثلاً تصور اینکه ولتاژ بوبین ۲۲۰ ولت است اما در واقع نسخه دیگری خریداری شده یا اشتباه در تابلو فرمان رخ داده است. در این حالت کنتاکتور ممکن است اصلاً جذب نشود یا نیمهفعال کار کند. این نیمهفعال بودن خیلی خطرناک است چون در نقطههای واسط، قوس و سایش کنتاکت بیشتر میشود و عمر کوتاه میگردد.
خطای رایج دیگر، سفت کردن یا بستن اشتباه اتصالات در تابلو است. حتی اگر کنتاکتور اصل باشد، اگر اتصالها با گشتاور مناسب بسته نشوند یا از کابل/شینه با سطح مقطع نامناسب استفاده شود، باز هم داغی رخ میدهد. از طرف دیگر، اگر اتصالات بیش از حد سفت شوند ممکن است به پیچ یا ترمینال آسیب وارد شود یا تغییر شکل ایجاد کند و در اثر ارتعاش به مرور لقی رخ دهد.
خطای بعدی، نصب در محیط ناسازگار است. بسیاری از کاربران کنتاکتور را در جایی نصب میکنند که گردوغبار، رطوبت یا دمای بیش از حد وجود دارد. کنتاکتورها عایقهای داخلی و مسیرهای خاموشکننده جرقه دارند که برای کار در شرایط مشخص طراحی میشوند. اگر تابلو تهویه نداشته باشد یا در معرض رطوبت مداوم قرار بگیرد، ایزولاسیون افت میکند و احتمال قوسهای ناخواسته بالا میرود. کنتاکتورهای باکیفیتتر معمولاً در برابر این شرایط تحمل بیشتری دارند، اما بیاحتیاطی همچنان میتواند منجر به خرابی شود.
یک اشتباه معمول دیگر، استفادهی اشتباه از مدار فرمان است. مدار فرمان باید طوری طراحی شود که بوبین در ولتاژ و شرایط تعریفشده تغذیه گردد و اضافهولتاژ یا نوسان شدید رخ ندهد. وجود رله یا تایمر نامناسب، استفاده از سیم فرمان با افت ولتاژ زیاد یا خرابی کلیدهای فرمان میتواند باعث شود کنتاکتور در لحظههای حساس همیشه با شرایط ایدهآل کار نکند. نتیجه این میشود که به جای اینکه کنتاکتور در هر سیکل درست و کامل عمل کند، بخشی از زمان وارد حالت نیمهکار میشود و این دقیقاً همان چیزی است که سایش و جرقه را تشدید میکند.
در پایان، اگر بخواهیم یک جمعبندی عملی برای انتخاب داشته باشیم، معیارها اینهاست: اول مشخصات فنی واقعی را با کاربرد خودتان تطبیق دهید؛ سپس نشانههای کیفیت مواد بدنه و یکنواختی مونتاژ را ببینید؛ کیفیت سیستم بوبین/هسته و رفتار جذب و رهاسازی را از نظر صدای غیرعادی و عملکرد پایدار مدنظر قرار دهید؛ و در نهایت به اتصالات و روش نصب توجه کنید، چون حتی بهترین کنتاکتور هم با نصب ضعیف میتواند زود خراب شود. اگر هم قصد خرید دارید، بهتر است از فروشگاهی بخرید که اطلاعات مدل دقیق، مشخصات فنی و امکان استعلام اصالت را فراهم کند.
راهنمای انتخاب کنتاکتور مناسب برای موتور و بارهای صنعتی
انتخاب کنتاکتور فقط به این معنا نیست که «جریانی نزدیک به بار» را پیدا کنیم و آن را در تابلو جا بزنیم. در عمل، کنتاکتور باید بتواند بار را در لحظه راهاندازی، در حین کار عادی و هنگام قطع، با اطمینان کامل کنترل کند. به همین دلیل، اگر انتخاب درست نباشد، ممکن است کنتاکتور خیلی زود داغ کند، کنتاکتها بسوزند، بوبین ضعیف شود یا حتی کل مدار فرمان دچار اختلال شود. این موضوع برای موتورهای صنعتی مهمتر هم میشود، چون موتور در لحظه راهاندازی معمولاً جریانی چند برابر جریان نامی میکشد و همین لحظه، سختترین شرایط را برای کنتاکتور ایجاد میکند.
اولین نکتهای که باید در نظر گرفت، نوع بار است. همه بارها رفتار یکسانی ندارند. یک موتور آسنکرون، یک هیتر مقاومتی، یک پمپ، یک کمپرسور یا یک بانک خازنی، هرکدام شرایط الکتریکی متفاوتی دارند. برای مثال، بار مقاومتی معمولاً جریان یکنواختتری دارد و قطعوصل آن سادهتر است، اما موتور القایی در لحظه استارت جریان بالایی میکشد و همین باعث میشود کنتاکتور باید از نظر کلاس کاری و توان تحمل قوس، قویتر انتخاب شود. به همین خاطر است که در کاتالوگها فقط «آمپر» دیده نمیشود، بلکه کلاسهای کاربردی مثل AC-1، AC-3 و گاهی AC-4 هم اهمیت پیدا میکنند. اگر این کلاسها را نادیده بگیرید، حتی انتخاب یک کنتاکتور با جریان ظاهراً مناسب هم میتواند اشتباه باشد.
برای بارهای موتوری، مهمترین معیار این است که کنتاکتور باید متناسب با توان موتور و ولتاژ کاری انتخاب شود. معمولاً سازندهها جدولهای استانداردی ارائه میدهند که در آن، بر اساس ولتاژ، توان موتور و کلاس کاری، مدل مناسب مشخص شده است. دلیل این موضوع ساده است: جریان موتور فقط تابع توان نیست؛ راندمان، ضریب توان، نوع راهاندازی، دمای محیط و حتی تعداد دفعات استارت در ساعت هم اثر دارند. بنابراین اگر بخواهید انتخابی مطمئن داشته باشید، باید به اطلاعات پلاک موتور و شرایط واقعی بهرهبرداری نگاه کنید، نه فقط به عدد تقریبی کیلووات.
یکی از اشتباههای رایج این است که کاربران تصور میکنند هر کنتاکتور با جریان نامی بالاتر، حتماً بهتر است. در ظاهر، انتخاب کنتاکتور بزرگتر شاید خیالراحتکن به نظر برسد، اما همیشه بهترین راه نیست. اگر کنتاکتور بیش از حد بزرگ باشد، ممکن است برای مدار فرمان و محل نصب مناسب نباشد، هزینه را بیجهت بالا ببرد و حتی در بعضی شرایط با تنظیمات حفاظتی هماهنگ نباشد. انتخاب درست یعنی تطبیق دقیق؛ نه خیلی کوچک، نه بیدلیل بزرگ. کنتاکتور باید در بازه عملکردی استاندارد خودش کار کند تا هم عمر مفید بالا برود و هم حفاظت مدار درست عمل کند.
نکته بعدی ولتاژ بوبین است. بوبین قلب مدار فرمان کنتاکتور است و باید دقیقاً با ولتاژ مدار کنترل سازگار باشد. در بسیاری از تابلوها، ولتاژ فرمان ۲۴ ولت، ۱۱۰ ولت، ۲۲۰ ولت یا گاهی ولتاژهای دیگر استفاده میشود. اگر بوبین با ولتاژ اشتباه انتخاب شود، دو حالت بد پیش میآید: یا کنتاکتور اصلاً جذب نمیکند، یا با ولتاژ نامناسب و ناپایدار، جذب ناقص و لرزان خواهد داشت. جذب ناقص از بدترین حالتهاست، چون هم تولید صدا و لرزش میکند و هم باعث جرقه و فرسایش زودرس کنتاکتها میشود. برای همین، حتی اگر از نظر آمپر و توان انتخاب درستی داشته باشید، باز هم اشتباه در ولتاژ بوبین میتواند کل مدار را مختل کند.
در انتخاب کنتاکتور برای موتور، باید به تعداد دفعات قطع و وصل هم توجه کرد. موتوری که در روز چند بار روشن و خاموش میشود، به کنتاکتوری نیاز دارد که برای عملکرد مکرر ساخته شده باشد. در مقابل، یک مصرفکننده که خیلی کم سوئیچ میشود، الزاماً به همان سطح از تحمل چرخه نیاز ندارد. در اینجا بحث عمر مکانیکی و عمر الکتریکی مهم میشود. عمر مکانیکی یعنی دستگاه چند بار میتواند عمل کند، حتی اگر بار کامل روی آن نباشد. عمر الکتریکی یعنی در حضور جریان واقعی، چند سیکل را بدون افت جدی پشت سر بگذارد. اگر کاربرد شما پرچرخه باشد، باید سراغ مدلی بروید که در دیتاشیت آن عددهای عمر بالاتر، کیفیت تماس بهتر و سیستم خاموشکننده جرقه مؤثرتری دیده میشود.
از طرف دیگر، شرایط محیطی هم بسیار مهماند. اگر تابلو در محیط گرم، مرطوب، دارای گردوغبار یا دارای لرزش قرار دارد، انتخاب کنتاکتور باید با احتیاط بیشتری انجام شود. دمای محیط بالا باعث میشود بوبین و کنتاکتها سریعتر گرم شوند. رطوبت میتواند به عایقها و مسیرهای الکتریکی آسیب بزند. گردوغبار نیز اگر وارد محفظه شود، عملکرد کنتاکت و خاموشکننده جرقه را مختل میکند. بنابراین در چنین محیطهایی معمولاً فقط برند یا جریان نامی کافی نیست؛ باید کیفیت ساخت، درجه حفاظت، دوام عایقی و حتی کیفیت مونتاژ هم مدنظر قرار گیرد.
در پروژههای صنعتی واقعی، هماهنگی کنتاکتور با سایر تجهیزات حفاظتی هم حیاتی است. یک کنتاکتور بهتنهایی وظیفه حفاظت کامل را ندارد؛ باید با فیوز، کلید حرارتی یا رله اضافهبار، و در برخی موارد با PLC یا مدار فرمان هماهنگ باشد. اگر این هماهنگی رعایت نشود، ممکن است در زمان خطا، اول کنتاکتور آسیب ببیند و بعد حفاظت عمل کند، یا برعکس، حفاظت بیش از حد حساس شده و مدام مدار را قطع کند. انتخاب درست یعنی نگاه سیستمی؛ نه فقط انتخاب یک قطعه منفرد.
برای موتورهای سهفاز، جهت نصب و سیمبندی هم نباید دستکم گرفته شود. اشتباه در فازبندی یا اتصال غلط ترمینالها میتواند باعث عملکرد معکوس، لرزش موتور یا حتی آسیب به بار شود. به همین دلیل، هنگام انتخاب و نصب کنتاکتور، باید نقشه مدار و نحوه اتصال بهدقت بررسی شود. کنتاکتور خوب هم اگر در مدار اشتباه استفاده شود، همانقدر دردسرساز میشود که یک کنتاکتور ضعیف.
اگر بخواهیم این بخش را به زبان کاربردی خلاصه کنیم، راه درست انتخاب کنتاکتور این است که اول نوع بار را مشخص کنید، بعد جریان و توان واقعی را از روی پلاک و شرایط کاری بهدست آورید، سپس کلاس کاری مناسب را انتخاب کنید، ولتاژ بوبین را با مدار فرمان هماهنگ کنید، و در نهایت به شرایط محیطی و دفعات قطعوصل توجه داشته باشید. این پنج مرحله اگر درست انجام شوند، احتمال خرابی، داغی و توقف ناخواسته بهطور چشمگیری کم میشود.
آموزش عیبیابی کنتاکتور؛ از صدای غیرعادی و داغ شدن تا چسبیدن کنتاکتها
وقتی کنتاکتور در یک تابلو دچار مشکل میشود، معمولاً فقط یک علامت ساده ندارد؛ مجموعهای از نشانهها ظاهر میشود که هرکدام میتواند به چند علت مختلف برگردد. اگر عیبیابی را مرحلهای و منطقی انجام دهید، هم زمان تعمیر کوتاه میشود و هم احتمال آسیب بیشتر به مدار کاهش پیدا میکند. نکته مهم این است که بسیاری از مشکلات کنتاکتور، ریشه در انتخاب یا نصب دارند؛ یعنی ممکن است کنتاکتور سالم باشد اما به دلیل تنظیم اشتباه، شرایط نامناسب یا اتصال ضعیف، سریعتر از عمر مفید خود آسیب ببیند. بنابراین رویکرد درست این است که هم خود کنتاکتور و هم بخشهای پیرامونی را بررسی کنید.
یکی از رایجترین شکایتها «صدای غیرعادی» است؛ صدایی شبیه تقتق، جیرجیر یا لرزش شدید هنگام جذب. اگر کنتاکتور هنگام وصل کردن هر بار صداهای غیرعادی تولید کند، معمولاً یکی از علتها به تغذیه بوبین یا مسیر مغناطیسی مربوط است. اولین دلیل محتمل افت ولتاژ یا نوسان در مدار فرمان است. وقتی ولتاژ بوبین به مقدار نامی نمیرسد، هسته ممکن است جذب کامل نداشته باشد؛ در نتیجه کنتاکتور تلاش میکند چند بار جذب شود و همین باعث Buzz و لرزش میشود. این حالت معمولاً با بررسی ولتاژ در حالت تحریک مشخص میشود. اگر ولتاژ پایین باشد، قبل از تعویض کنتاکتور باید علت را در مسیر فرمان پیدا کرد؛ مثل خرابی کلید یا رله فرمان، ضعیف شدن فیوز مدار کنترل، یا افت ولتاژ ناشی از طول زیاد کابلهای فرمان.
علت دوم میتواند تنظیم فاصله هوایی و وضعیت مکانیکی هستهها باشد. اگر فاصله هوایی با تلرانس طراحیشده همخوان نباشد یا مونتاژ هسته و حرکت آن دچار لقی یا گیر شدگی باشد، صدای غیرعادی تشدید میشود. در برخی موارد هم آلودگی و زنگزدگی در ناحیه حرکت یا سطوح تماس مغناطیسی باعث ایجاد اصطکاک میشود و نتیجهاش لرزش و تأخیر جذب خواهد بود. در این حالت، بازدید بصری و تمیزکاری کنترلشده (طبق رویه کارخانه) و بررسی حرکت روان هسته راهگشاست.
مشکل دیگر که خیلی زود خودش را نشان میدهد «داغ شدن غیرعادی» است؛ داغی بوبین یا داغی ترمینالها. داغ شدن بوبین اغلب به جریان بالاتر از مقدار طراحی مربوط میشود یا به این معناست که کنتاکتور مدت طولانی در حالت نیمهفعال باقی میماند. نیمهفعال شدن میتواند از ولتاژ نامناسب بوبین، بد بودن اتصالهای فرمان، یا ضعف در مکانیزم جذب ناشی شود. اما یکی از علل بسیار رایج داغی ترمینالهاست که از نظر کاربران شاید “مشکل کنتاکتور” تلقی شود ولی اغلب منشأ آن اتصال ضعیف یا سفت نبودن پیچها است. وقتی اتصال الکتریکی در ترمینال شل باشد، مقاومت نقطه اتصال بالا میرود و گرمای موضعی ایجاد میکند. در این حالت ممکن است کنتاکتها سالم باشند ولی به دلیل گرمایش در نقطه ترمینال، سیم یا شین بسوزد، یا حتی باعث ذوب شدن عایقها شود. بنابراین در عیبیابی، همیشه باید ترمینالها و گشتاور نصب نیز بررسی شوند، نه اینکه فقط خود کنتاکتور تعویض شود.
نشانه مهم بعدی «سوختن یا سیاه شدن کنتاکتها» و همچنین کاهش کیفیت عملکرد در قطعبار است. اگر کنتاکتها بعد از مدتی تیره شوند یا هنگام قطع جرقه بیشتر از حد طبیعی دیده شود، احتمالاً کنتاکتور در حال تولید قوس یا انتقال ناکافی جریان است. یکی از علتهای اصلی، فشار تماس ناکافی است. اگر فشار تماس در مونتاژ درست تنظیم نشده باشد یا به مرور به دلیل سایش کاهش پیدا کند، سطح واقعی تماس کم میشود و مقاومت تماس بالا میرود. نتیجه آن هم داغی موضعی و تسریع خوردگی کنتاکتهاست. یک علت دیگر میتواند بد بودن سیستم خاموشکننده جرقه یا عملکرد نامناسب Arc Chute باشد. اگر arc chute کثیف یا آسیبدیده باشد، قوس دیرتر خاموش میشود و به کنتاکتها آسیب بیشتری میزند.
یکی از مشکلات جدی و پرهزینه «چسبیدن کنتاکتها» (Welding/Stick) یا عدم جداشدن کنتاکتها بعد از قطع فرمان است. معمولاً این اتفاق وقتی رخ میدهد که قوس الکتریکی در زمان قطع ایجاد شده باشد و انرژی کافی باعث اتصال مجدد مکانیکی/متالورژیکی دو کنتاکت شود. اگر چسبیدن کنتاکتها تکرار شود، باید علت در چند محور بررسی شود: اول بررسی کنید آیا حفاظت مدار قطعکننده قوس مناسب است یا فیوز/کلیدها در زمان درست عمل میکنند. دوم بررسی کنید آیا کنتاکتور برای کلاس کاری واقعی بار شما انتخاب شده است یا نه. اگر کنتاکتور برای کاربردی با چرخه قطعووصل سنگین یا بار القایی انتخاب نشده باشد، قوس بیش از حد ایجاد میشود و امکان چسبندگی بالا میرود. سوم بررسی کنید وضعیت کنتاکتها از نظر سایش، تغییر فرم، اکسیدشدگی و همزمانی پلها (در کنتاکتورهای چند پل) چگونه است.
برای کنتاکتورهای چندپل، یک علامت خاص وجود دارد: ممکن است هر سه فاز به یک شکل عمل نکنند. اگر یکی از پلها دیرتر یا زودتر وصل کند، همان پل تبدیل به نقطه اصلی قوس میشود و سریعتر آسیب میبیند. بنابراین اگر عیب در قطع/وصل نامتقارن دیده میشود، باید همزمانی عملکرد کنتاکتها بررسی شود و از صحت مسیرهای مکانیکی اطمینان حاصل کنید.
یک نشانه ظریف اما بسیار راهبردی «تأخیر در جذب یا رهاسازی» است. اگر جذب دیرتر از حالت عادی انجام شود، و همزمان صدای غیرعادی هم وجود داشته باشد، احتمال افت ولتاژ یا مشکل بوبین بیشتر میشود. اگر رهاسازی بعد از قطع فرمان دیر باشد، ممکن است به مکانیزم فنر، گیرکردن هسته یا باقی ماندن مغناطیس در اجزا مربوط باشد. همچنین در برخی موارد، جریان برگشتی یا مشکلات سیمکشی مدار فرمان باعث میشود بوبین مدت بیشتری روشن بماند یا ولتاژ کامل قطع نشود. این را میتوان با بررسی مدار فرمان با دستگاه اندازهگیری و مشاهده دقیق زمانها مشخص کرد.
گاهی نیز مشکل ظاهراً “بدون علامت” است، اما در واقع کنتاکتور درست قطع نمیکند و در طول زمان باعث آسیب به بار میشود. برای نمونه در بارهای موتور، ممکن است راهاندازی مجدد سختتر شود یا موتور بیش از حد داغ کند. در اینجا هم باید به هماهنگی کنتاکتور و حفاظت موتور نگاه کرد. اگر حفاظت اضافه بار یا رله حرارتی درست تنظیم نشده باشد، میتواند نشانههایی ایجاد کند که کاربر آن را به کنتاکتور نسبت میدهد. پس هنگام عیبیابی، بررسی تجهیزات اطراف یک اصل است: فیوزها، رلههای حفاظتی، کلیدهای فرمان، و سیمهای ارتباطی.
در پایان یک روش عیبیابی پیشنهادی که هم سریع است و هم احتمال خطا را کم میکند این است که از “علت الکتریکی” شروع کنید و سپس به “علت مکانیکی” برسید. اول مدار فرمان و ولتاژ بوبین را چک کنید، بعد اتصال ترمینالها و گشتاورها را بررسی کنید، سپس به ظاهر کنتاکتها، وضعیت بوبین، هسته و حرکت مکانیکی نگاه کنید. اگر مشکل ادامه داشت یا خسارت شدید بود، جای تعویض کنتاکتور باید مشخص شود کدام دلیل اصلی وجود داشته و چرا آن دلیل باعث خرابی شده است تا تکرار نشود.
چکلیست عیبیابی کنتاکتور (علامت → علت محتمل → تست → اقدام)
در این بخش مقاله را طوری مینویسیم که خواننده بتواند دقیقاً همانند یک تکنسین، با دیدن هر علامت، سریع به علتهای محتمل برسد. هدف این است که «حدس» کمتر شود و «تست مرحلهای» جای آن را بگیرد. نکته کلیدی: قبل از هر اقدام، ایمنی و قطع تغذیه رعایت شود و اگر نیاز به تست برق وجود دارد فقط با ابزار و روش استاندارد انجام گردد.
1) کنتاکتور وصل میکند ولی با تأخیر یا لرزش/صدا
علتهای محتمل:
- افت یا نوسان ولتاژ مدار فرمان (بوبین کمتر از مقدار نامی تحریک میشود)
- کنتاکت نشدن درست در مدار فرمان (شل بودن اتصالات رله/کلید/ترمینالها)
- گیر کردن مکانیزم هسته یا مشکل در حرکت روان (لرزش ناشی از جذب ناقص)
تست پیشنهادی:
- اندازهگیری ولتاژ مدار فرمان در لحظه تحریک (نه فقط در حالت بیباری)
- بررسی سفتی و سلامت اتصالات مدار فرمان و بررسی فیوز/کلید فرمان
- بازدید مکانیکی: حرکت هسته، نبودن گیر، آلودگی یا زنگزدگی در مسیر حرکت
اقدام اصلاحی:
- اصلاح منبع/مدار فرمان (ترمیم افت ولتاژ یا رفع اتصالات معیوب)
- تمیزکاری یا تعمیر/تعویض قطعات مکانیکی مشکلدار
- اگر مشکل با تست ولتاژ و مکانیزم حل نشد، بررسی کیت بوبین/هسته یا تعویض کنتاکتور
2) کنتاکتور وصل نمیکند (Dead / جذب نمیشود)
علتهای محتمل:
- ولتاژ بوبین اشتباه یا مدار فرمان قطع است
- مدار فرمان جریان کافی دریافت نمیکند (اتصال ضعیف، فیوز سوخته، کلید خراب)
- خرابی بوبین (سوختگی جزئی/کاهش مقاومت) یا اتصال داخلی
تست پیشنهادی:
- چک کردن وجود ولتاژ در ترمینالهای بوبین هنگام فرمان
- تست پیوستگی/مقاومت بوبین با توجه به مشخصات دیتاشیت
- بررسی ترمینالهای ورودی و خروجی مدار فرمان از نظر قطعی یا شل بودن
اقدام اصلاحی:
- رفع قطعی مدار فرمان (فیوز/کلید/اتصالات)
- تعویض بوبین یا خود کنتاکتور (در صورت تأیید خرابی از طریق تستهای بوبین)
3) کنتاکتور بعد از مدتی داغ میکند (داغی بوبین یا داغی ترمینالها)
علتهای محتمل:
- اتصال شل در ترمینالها (گرمایش نقطه اتصال)
- نیمهفعال ماندن بوبین (افت ولتاژ یا مشکل جذب کامل)
- جریان عبوری بیش از تحمل به علت انتخاب نامناسب یا خطای مدار
تست پیشنهادی:
- بررسی دقیق محل داغ شدن (خود بوبین؟ نزدیک ترمینالهای قدرت؟ ترمینال فرمان؟)
- اندازهگیری/بازرسی گشتاور سفتکاری مطابق استاندارد سازنده
- بررسی ولتاژ فرمان هنگام وصل (برای اطمینان از جذب کامل)
اقدام اصلاحی:
- سفتکاری استاندارد ترمینالها و اصلاح کیفیت اتصال
- اصلاح افت ولتاژ یا ایراد مدار فرمان
- اگر انتخاب قدرت/کلاس کاری نامناسب بوده، اصلاح سایز و کلاس کاری
4) کنتاکتها سیاه/سوخته شده یا عملکرد قطع ضعیف است
علتهای محتمل:
- انتخاب کنتاکتور برای کلاس کاری صحیح انجام نشده (قوس بیش از حد)
- خرابی یا فرسایش arc chute / سیستم خاموشکننده قوس
- فشار تماس ناکافی (تنظیم/فرسایش)
تست پیشنهادی:
- بررسی چشمی یکنواختی سطح تماس و میزان سوختگی
- بررسی سلامت arc chute (آلودگی/آسیب/جابجایی)
- بررسی همزمانی کنتاکتها (در کنتاکتورهای چندپل مهم است)
اقدام اصلاحی:
- تعویض کنتاکتور در صورت آسیب جدی به کنتاکتها یا arc chute
- انتخاب مجدد بر اساس کلاس کاری درست و مشخصات بار
- اطمینان از تنظیم درست و سلامت مسیرهای مکانیکی کنتاکتها
5) جرقه و صدای قوس هنگام قطع یا قطع نامطمئن
علتهای محتمل:
- قوس بهدرستی در arc chute خاموش نمیشود
- هماهنگی حفاظتی ضعیف است (فیوز/کلید/رله نامناسب برای قطع بار)
- کنتاکتور برای نوع بار (موتوری/مقاومتی/ترکیبی) مناسب انتخاب نشده
تست پیشنهادی:
- مشاهده رفتار قطع در شرایط امن و با رعایت پروتکلهای تست
- بررسی وضعیت کنتاکتها و arc chute
- تطبیق مشخصات کنتاکتور با کلاس کاربرد (مثل AC-3 برای موتورهای القایی)
اقدام اصلاحی:
- اصلاح انتخاب بر اساس کلاس کاری صحیح
- رفع مشکل سیستم خاموشکننده قوس یا تعویض کنتاکتور
- هماهنگسازی تجهیزات حفاظتی با کاربرد واقعی
6) کنتاکتها به هم میچسبند (Welding / Stick)
علتهای محتمل:
- ایجاد قوس شدید در زمان قطع
- انتخاب نامناسب کنتاکتور برای شدت/نوع بار یا چرخه کاری
- خرابی کنتاکتها (فرسایش/کاهش فشار تماس) یا ضعف در همزمانی
تست پیشنهادی:
- بررسی علتهای قوس (و تطبیق کلاس کاری با بار)
- بازدید سطح تماس و میزان سایش/تابیدگی
- بررسی همزمانی پلها (در کنتاکتورهای چندپل)
اقدام اصلاحی:
- تعویض کنتاکتور آسیبدیده
- اصلاح انتخاب (کلاس کاری/سایز/نوع مناسب)
- بررسی مدارهای حفاظتی و تنظیمات فرمان برای جلوگیری از قوس شدید تکرارشونده
7) قطع فرمان انجام میشود، اما کنتاکتور رها نمیکند یا دیر رها میکند
علتهای محتمل:
- گیر مکانیکی هسته یا وجود آلودگی در مسیر
- مدار فرمان/کنتاکتهای کمکی/سیمکشی باعث میشوند بوبین طولانی تغذیه شود
- باقی ماندن اثر مغناطیسی یا مشکل در مسیر برگشت هسته (در اثر خرابی مکانیکی)
تست پیشنهادی:
- بررسی اینکه ولتاژ بوبین دقیقاً در زمان قطع فرمان قطع میشود یا نه
- بازدید مکانیکی برای گیر و لقی
- بررسی مدارهای فرمان کمکی و فرمانهای موازی (در صورت وجود)
اقدام اصلاحی:
- اصلاح سیمکشی/مدارهای فرمان کمکی و رفع خطای فرماندهی
- تمیزکاری و رفع گیر مکانیکی
- تعویض در صورت خرابی جدی
8) خطای فازبندی/رفتار غیرعادی موتور (لرزش، استارت سخت، گرم شدن موتور)
علتهای محتمل:
- اشتباه در اتصال کنتاکتور یا ترمینالها
- عدم تطابق مشخصات کنتاکتور با جریان راهاندازی موتور
- هماهنگی ضعیف با تجهیزات حفاظتی یا رله حرارتی
تست پیشنهادی:
- بررسی صحیح سیمبندی سهفاز طبق نقشه و ترتیب فازها
- تطبیق مشخصات کنتاکتور با توان/جریان موتور و شرایط راهاندازی
- بررسی تنظیمات رله حرارتی و حفاظت اضافهبار
اقدام اصلاحی:
- اصلاح فازبندی و اتصالات
- اصلاح سایز/کلاس کاری کنتاکتور مطابق موتور
- تنظیم صحیح رله حرارتی و هماهنگسازی حفاظتها
جمعبندی عملی (قانون طلایی عیبیابی)
- اول علامت را دقیق دستهبندی کنید (صدا/لرزش، جذب نکردن، داغی، سیاهی کنتاکت، جرقه قطع، چسبیدن، دیر رها کردن، رفتار موتور).
- بعد بین علت الکتریکی و مکانیکی تفکیک کنید:
- الکتریکی: ولتاژ فرمان، اتصالات، هماهنگی کلاس کاری و حفاظتها
- مکانیکی: گیرکردن هسته، حرکت روان، فشار تماس و وضعیت کنتاکتها
- پس از تست، تصمیم تعویض را منطقی بگیرید: اگر آسیب قوس/جوشخوردگی شدید است معمولاً تعویض قطعه ضروری است، اما اگر علت اتصال شل یا افت ولتاژ است، با اصلاح آن میتوان از هزینه غیرضروری جلوگیری کرد.
جمعبندی نهایی + توصیههای نگهداری پیشگیرانه (برای افزایش عمر و کاهش خرابی)
در این مقاله، منطق ساخت کنتاکتور از مرحله طراحی و مونتاژ تا تستهای عملکردی و کنترل کیفیت، و سپس معیارهای تشخیص کیفیت واقعی از تقلبی را قدمبهقدم دنبال کردیم. نکته مشترک در همه بخشها این بود که کنتاکتور «یک قطعه ساده» نیست؛ مجموعهای از اجزای الکتریکی و مکانیکی است که عملکرد مطمئن آن به کیفیت مواد، دقت مونتاژ، صحت انتخاب مشخصات و همچنین اجرای درست کنترل کیفیت وابسته است. بنابراین اگر در هر مرحلهای این زنجیره قطع شود، خرابی زودرس محتمل میشود؛ حتی اگر در ظاهر دستگاه سالم به نظر برسد.
جمعبندی نهایی (سه اصل کلیدی)
اصل اول: انتخاب درست یعنی کاهش خرابی.
کنتاکتور باید از نظر ولتاژ بوبین، جریان نامی و مهمتر از آن کلاس کاری (برای نوع بار و الگوی قطعوصل) دقیق انتخاب شود. خیلی از مشکلات از همین نقطه آغاز میشوند: بوبین نامناسب، کلاس کاری نامطابق یا سایزگذاری غیرواقعی.
اصل دوم: کنترل کیفیت یعنی اطمینان از تکرارپذیری.
در تستهای الکتریکی، مغناطیسی، مکانیکی، حرارتی، تستهای قوس/قطع و همچنین تست سیکلی عمر، هدف یک چیز است: اینکه کنتاکتور در شرایط واقعی پایدار بماند و نتایج در زمانهای مختلف تکرار شوند. مستندسازی این تستها هم کمک میکند ریشه خطا سریع پیدا شود و در آینده اصلاح فرایند انجام شود.
اصل سوم: نصب و مدار فرمان همان اندازه مهم است که خود کنتاکتور.
اتصالات ضعیف، سفتکاری نامناسب، فازبندی اشتباه، افت ولتاژ در مدار فرمان، نبود هماهنگی حفاظتی و حتی شرایط محیطی نامطلوب، میتواند باعث داغی، سوختن کنتاکتها و یا جذب ناقص شود. پس کنتاکتور خوب هم نیاز به نصب درست دارد.
نگهداری پیشگیرانه (چکلیست دورهای پیشنهادی)
برای اینکه عمر کنتاکتور واقعیتر و طولانیتر شود، بهتر است نگهداری پیشگیرانه را به یک روند کوتاه اما منظم تبدیل کنید. این روند میتواند بسته به شدت کار (تعداد سیکلها در روز، نوع بار، محیط گردوغبار/رطوبت) تغییر کند، اما چارچوب کلی زیر کاربردی است:
1) بازرسی چشمی و تمیزکاری کنترلشده
- بررسی ظاهری ترمینالها و علائم داغی، تغییر رنگ یا ذوب جزئی
- بررسی گردوغبار و رطوبت در ناحیه کنتاکتها و مسیر خاموشکننده قوس
- توجه به هرگونه شلبودن ظاهری یا تغییر فرم قطعات
هدف: جلوگیری از افزایش مقاومت اتصال و ایجاد نقاط داغ قبل از اینکه به سوختگی جدی برسد.
2) بررسی سفتی اتصالات و وضعیت سیم/شین
- بازدید گشتاور سفتکاری (مطابق دستور سازنده یا استانداردهای تابلو)
- بررسی اینکه سیم یا شین زیر پیچ تاب نخورده و له نشده باشد
- نگاه دقیق به نشانههای جرقه در مسیرهای فرمان یا قدرت
هدف: حذف علت شمارهیک داغیهای موضعی: اتصال ضعیف.
3) کنترل عملکرد بوبین و مدار فرمان
- بررسی رفتار کنتاکتور هنگام جذب: آیا لرزش یا تأخیر غیرعادی وجود دارد؟
- چک کردن اینکه ولتاژ فرمان هنگام تحریک افت زیادی نداشته باشد
- بررسی فیوز/کلید فرمان و هر قطعهای که مسیر برق بوبین را میسازد
هدف: جلوگیری از نیمهفعال ماندن بوبین که هم صدا و لرزش ایجاد میکند و هم عمر را کم میکند.
4) بررسی وضعیت کنتاکتها و همزمانی پلها (در مدلهای چندپل)
- مشاهده میزان سایش، اکسیدشدگی یا تغییر رنگ کنتاکتها
- بررسی همزمانی در وصل و قطع (اگر یکی زودتر عمل میکند، احتمال قوس موضعی بالا میرود)
- بررسی فشار تماس و وضعیت مکانیزم بازگشت
هدف: کاهش قوس طولانی و جلوگیری از چسبیدن کنتاکتها.
5) ارزیابی قوس و عملکرد سیستم خاموشکننده جرقه
- اطمینان از اینکه arc chute تمیز و سالم است
- بررسی اینکه در قطعهای پشتسرهم، سیاهی/آسیب غیرعادی ایجاد میشود یا نه
هدف: محافظت از کنتاکتها در کاربردهای قطع بار.
6) ثبت رویدادها و نتایج (اگر امکان دارید)
- زمانهایی که کنتاکتور داغ میکند
- دفعات تکرار صدای غیرعادی، تأخیر جذب/رهاسازی یا سوختگی
- نتیجه هر بازرسی یا تعویض
هدف: تبدیل نگهداری از “واکنشی” به “پیشگیرانه” و کمک به تصمیمهای دقیقتر در تعمیر یا تعویض.
وقتی باید به جای تعمیر، تعویض را جدی بگیرید
اگر نشانههایی مثل اینها دیده شود، معمولاً تعویض منطقیتر از تعمیر پراکنده است:
- جوش خوردگی شدید کنتاکتها یا وجود آسیب واضح در arc chute
- تغییر شکل شدید مکانیزم یا گیر مکانیکی مکرر
- وجود علائم داغی جدی روی ترمینالهای قدرت یا مدار فرمان (بهویژه اگر منجر به ذوب عایق شده باشد)
- تکرار فوری خرابی پس از اصلاح اتصال یا بازدید سطحی
نتیجه نهایی برای خواننده سایت
برای یک کاربر یا مجری پروژه، پیام اصلی این است:
کنتاکتور خوب فقط با خرید درست شروع نمیشود؛ با مونتاژ دقیق، تستهای معتبر، نصب درست و نگهداری دورهای کامل میشود. وقتی این زنجیره رعایت شود، نهتنها خرابی کاهش پیدا میکند، بلکه بهرهبرداری مطمئنتر و هزینههای توقف و تعمیر هم کمتر میشود.
