داخل کنتاکتور زیمنس چه می‌گذرد؟ بررسی کامل عملکرد و اجزای داخلی کنتاکتور

اگر تا امروز فقط ظاهر یک کنتاکتور زیمنس را دیده باشید، احتمالاً چیزی جز یک تجهیز پلاستیکی با چند ترمینال، شماره فنی و تعدادی کنتاکت روی آن ندیده‌اید. اما همین قطعه به ظاهر ساده، درون خود یک سیستم الکترومکانیکی دقیق دارد که باید در کسری از ثانیه فرمان قطع و وصل یک مدار قدرت را اجرا کند.

وقتی مدار فرمان به بوبین کنتاکتور ولتاژ می‌دهد، داخل کنتاکتور اتفاقات متعددی رخ می‌دهد؛ میدان مغناطیسی ایجاد می‌شود، هسته متحرک به سمت هسته ثابت کشیده می‌شود، مجموعه مکانیکی حرکت می‌کند، کنتاکت‌های اصلی تغییر وضعیت می‌دهند و در همان زمان سیستم باید بتواند انرژی و جرقه ناشی از قطع و وصل جریان را کنترل کند.

در کنتاکتورهای زیمنس، این فرآیند به دلیل طراحی مهندسی‌شده، انتخاب مواد، ساختار مکانیکی و هماهنگی میان اجزای مختلف با دقت بالایی انجام می‌شود. به همین دلیل شناخت آنچه درون کنتاکتور می‌گذرد فقط برای تعمیرکاران مفید نیست؛ برقکار صنعتی، مهندس برق، تکنسین نگهداری و حتی کسی که قصد خرید کنتاکتور دارد، با شناخت ساختار داخلی آن می‌تواند بسیاری از خرابی‌ها را زودتر تشخیص دهد.

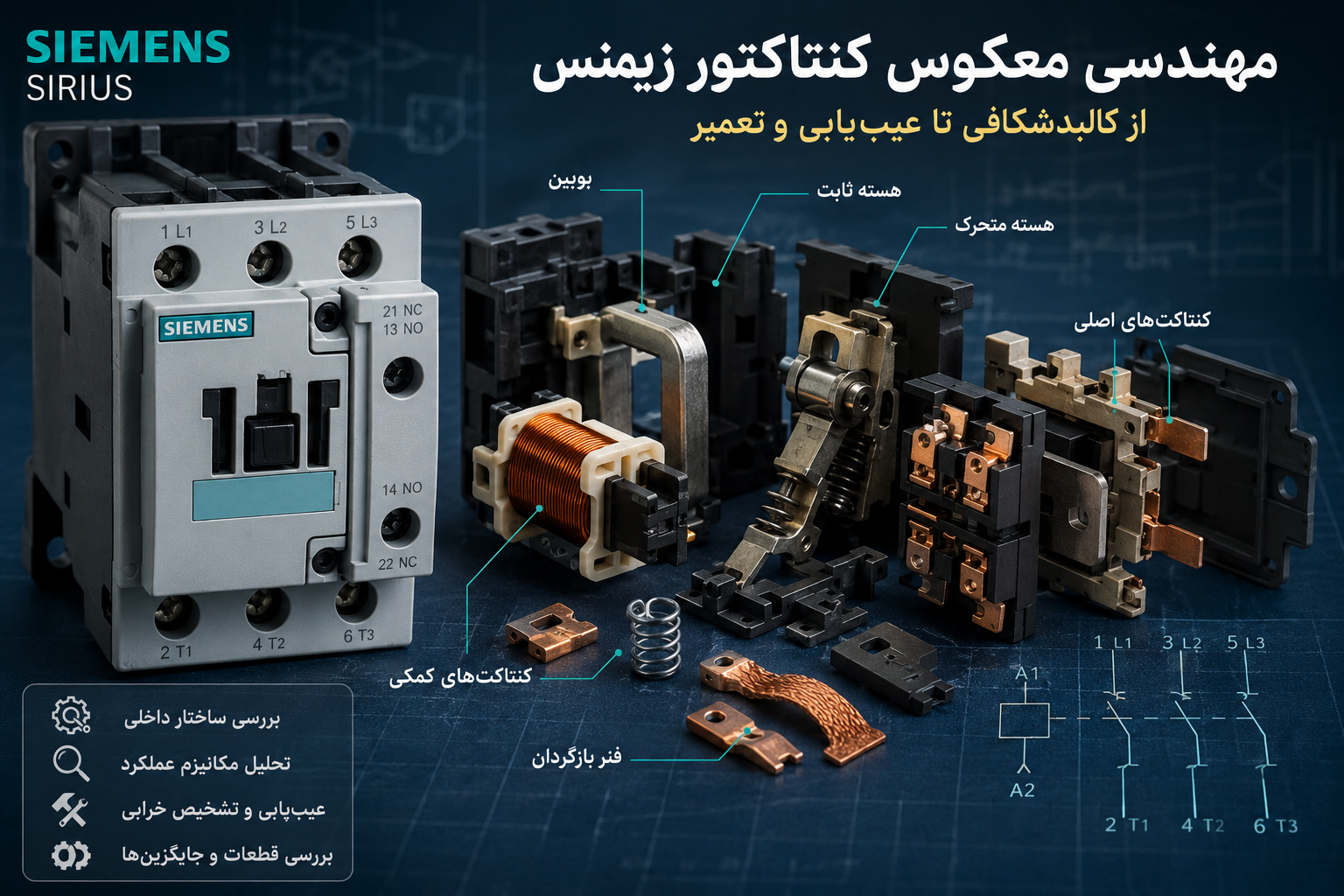

در این مقاله قرار است کنتاکتور را از بیرون کنار بگذاریم و وارد دنیای داخلی آن شویم؛ از بوبین و هسته مغناطیسی گرفته تا کنتاکت‌های قدرت، کنتاکت‌های کمکی، فنرها، محفظه خاموش‌کننده جرقه و مکانیزم حرکتی. همچنین بررسی می‌کنیم چرا یک کنتاکتور ممکن است صدای غیرعادی ایجاد کند، چرا بوبین آن داغ می‌شود، چرا کنتاکت‌ها می‌سوزند و چگونه می‌توان از روی علائم ظاهری، مشکل داخل کنتاکتور را تشخیص داد.



کنتاکتور زیمنس در اصل چگونه کار می‌کند؟

برای اینکه اتفاقات داخل کنتاکتور را بهتر درک کنیم، ابتدا باید بدانیم کنتاکتور دقیقاً چه کاری انجام می‌دهد.

کنتاکتور یک کلید الکترومکانیکی است که برای قطع و وصل مکرر مدارهای الکتریکی، به‌خصوص مدارهای قدرت، طراحی شده است. در یک مدار موتور، برای مثال، جریان موردنیاز موتور مستقیماً توسط کلید کوچک مدار فرمان عبور داده نمی‌شود. مدار فرمان فقط به بوبین کنتاکتور فرمان می‌دهد و کنتاکتور وظیفه دارد کنتاکت‌های قدرت را تغییر وضعیت دهد.

در نتیجه یک فرمان نسبتاً کوچک در مدار کنترل می‌تواند باعث اتصال یک مدار قدرت با جریان بسیار بالاتر شود.

فرض کنید یک موتور سه‌فاز قرار است روشن شود. وقتی شستی استارت را فشار می‌دهید، ولتاژ مناسب به بوبین کنتاکتور می‌رسد. بوبین میدان مغناطیسی تولید می‌کند. این میدان، هسته متحرک را جذب می‌کند. حرکت هسته از طریق مکانیزم مکانیکی به کنتاکت‌ها منتقل می‌شود و کنتاکت‌های اصلی به یکدیگر متصل می‌شوند.

در همین لحظه مسیر عبور جریان سه‌فاز به سمت موتور برقرار می‌شود.

وقتی فرمان بوبین قطع شود، میدان مغناطیسی از بین می‌رود. فنر بازگرداننده، هسته متحرک را به وضعیت اولیه برمی‌گرداند و کنتاکت‌های اصلی نیز باز می‌شوند.

پس اگر بخواهیم کل فرآیند را بسیار ساده کنیم، می‌توان گفت:

فرمان الکتریکی → ایجاد میدان مغناطیسی → حرکت مکانیکی → تغییر وضعیت کنتاکت‌ها → وصل یا قطع مدار قدرت

اما در داخل کنتاکتور، این زنجیره به همین سادگی نیست. هر مرحله دارای اجزای مشخصی است که خرابی هرکدام می‌تواند رفتار متفاوتی در کنتاکتور ایجاد کند.

بوبین؛ جایی که فرمان الکتریکی به حرکت مکانیکی تبدیل می‌شود

یکی از مهم‌ترین قطعات داخل کنتاکتور، بوبین یا Coil است.

بوبین در واقع یک سیم‌پیچ الکتریکی است که وقتی ولتاژ مناسب به آن اعمال می‌شود، میدان مغناطیسی ایجاد می‌کند. این میدان مغناطیسی وظیفه دارد هسته متحرک را به سمت هسته ثابت بکشد.

به همین دلیل اگر بوبین خراب باشد، حتی اگر تمام کنتاکت‌های قدرت کاملاً سالم باشند، کنتاکتور نمی‌تواند به‌درستی عمل کند.

بوبین‌ها با ولتاژهای مختلف ساخته می‌شوند. برای مثال ممکن است کنتاکتوری دارای بوبین 24 ولت، 110 ولت، 220 یا 230 ولت AC و در برخی مدل‌ها دارای بوبین DC باشد. بنابراین یکی از مهم‌ترین نکات هنگام تعویض کنتاکتور، توجه به ولتاژ بوبین است.

اشتباه در ولتاژ بوبین می‌تواند مستقیماً باعث خرابی شود.

اگر ولتاژ بسیار بیشتر از مقدار نامی به یک بوبین اعمال شود، جریان عبوری از سیم‌پیچ افزایش پیدا می‌کند و حرارت زیادی ایجاد می‌شود. این حرارت می‌تواند به عایق سیم‌پیچ آسیب بزند و در نهایت باعث سوختن بوبین شود.

از طرف دیگر، اگر ولتاژ اعمال‌شده کمتر از مقدار موردنیاز باشد، ممکن است میدان مغناطیسی کافی برای جذب کامل هسته ایجاد نشود.

اینجا یکی از نکات مهم درباره صدای کنتاکتور مشخص می‌شود.

اگر هسته به‌طور کامل جذب نشود، کنتاکتور ممکن است صدای وزوز یا لرزش غیرعادی داشته باشد. این صدا همیشه به معنی خراب بودن بوبین نیست. مشکلاتی مانند کاهش ولتاژ مدار فرمان، شل بودن اتصالات، آلودگی یا مشکل در سطح تماس هسته مغناطیسی نیز می‌توانند چنین حالتی ایجاد کنند.

در یک کنتاکتور سالم، هسته باید پس از تحریک بوبین در وضعیت صحیح خود قرار بگیرد تا عملکرد مغناطیسی و مکانیکی پایدار شود.

هسته مغناطیسی؛ موتور مکانیکی کنتاکتور

اگر بوبین را بخش تولیدکننده میدان مغناطیسی بدانیم، هسته مغناطیسی را می‌توان بخش تبدیل‌کننده این میدان به حرکت مکانیکی دانست.

هسته معمولاً از دو قسمت اصلی تشکیل می‌شود: یک بخش ثابت و یک بخش متحرک.

بوبین اطراف بخش مغناطیسی قرار گرفته است و زمانی که برق‌دار می‌شود، میدان مغناطیسی ایجادشده باعث می‌شود هسته متحرک به سمت قسمت ثابت حرکت کند.

این حرکت شاید در نگاه اول بسیار ساده باشد، اما اهمیت زیادی دارد. زیرا حرکت هسته مستقیماً روی وضعیت کنتاکت‌ها تأثیر می‌گذارد.

اگر هسته به‌درستی حرکت نکند، ممکن است کنتاکت‌ها کاملاً بسته نشوند. این مسئله می‌تواند مقاومت الکتریکی در محل تماس را افزایش دهد و در نتیجه حرارت ایجاد کند.

به همین دلیل گاهی یک کنتاکتور از بیرون سالم به نظر می‌رسد اما در زمان کار بیش از حد معمول داغ می‌شود.

یکی از عواملی که می‌تواند حرکت هسته را مختل کند، گردوغبار، آلودگی، زنگ‌زدگی یا آسیب مکانیکی است. در محیط‌های صنعتی که مقدار زیادی گردوغبار، روغن یا آلودگی وجود دارد، وضعیت مکانیکی اجزای داخلی اهمیت بیشتری پیدا می‌کند.

در کنتاکتورهای AC موضوع دیگری نیز اهمیت دارد: ساختار هسته و اجزای مرتبط با مدار مغناطیسی باید به‌گونه‌ای باشد که عملکرد کنتاکتور پایدار باقی بماند و لرزش و صدای غیرعادی به حداقل برسد.

وقتی بوبین برق‌دار می‌شود، دقیقاً چه اتفاقی می‌افتد؟

حالا تصور کنیم یک کنتاکتور در تابلو برق نصب شده و مدار فرمان آماده است.

اپراتور شستی استارت را فشار می‌دهد.

ولتاژ مدار فرمان به دو ترمینال بوبین می‌رسد. جریان از سیم‌پیچ عبور می‌کند و میدان مغناطیسی ایجاد می‌شود. این میدان هسته متحرک را به سمت هسته ثابت می‌کشد.

با حرکت هسته، مکانیزم مکانیکی متصل به آن نیز حرکت می‌کند.

در این لحظه کنتاکت‌های اصلی که در حالت عادی باز هستند، بسته می‌شوند. در یک کنتاکتور سه‌پل، مسیرهای قدرت مربوط به سه فاز برقرار می‌شوند.

هم‌زمان کنتاکت‌های کمکی نیز بر اساس طراحی کنتاکتور تغییر وضعیت می‌دهند.

برای مثال یک کنتاکت کمکی NO می‌تواند بسته شود و در مدار خودنگهدار مورد استفاده قرار گیرد. در مقابل، یک کنتاکت NC ممکن است باز شود و وضعیت مدار کنترل را تغییر دهد.

تمام این اتفاقات در زمانی بسیار کوتاه رخ می‌دهند.

بنابراین کنتاکتور فقط یک «کلید برقی» نیست؛ بلکه یک سیستم هماهنگ الکترومغناطیسی و مکانیکی است.

کنتاکت‌های اصلی؛ جایی که جریان قدرت عبور می‌کند

بعد از بوبین، یکی از مهم‌ترین بخش‌های کنتاکتور، کنتاکت‌های اصلی هستند.

این کنتاکت‌ها وظیفه دارند جریان مدار قدرت را عبور دهند. در یک کنتاکتور سه‌فاز، معمولاً سه مسیر اصلی برای فازهای مدار وجود دارد.

وقتی کنتاکتور خاموش است، کنتاکت‌های اصلی باز هستند.

وقتی بوبین تحریک می‌شود، مکانیزم داخلی حرکت کرده و کنتاکت‌ها بسته می‌شوند.

در ظاهر این اتفاق بسیار ساده است، اما در عمل یکی از سخت‌ترین قسمت‌های کار کنتاکتور همین قطع و وصل جریان است.

دلیل آن وجود قوس الکتریکی یا Arc در زمان باز شدن کنتاکت‌هاست.

فرض کنید موتور در حال کار است و جریان قابل توجهی از کنتاکتور عبور می‌کند. حالا فرمان قطع صادر می‌شود. کنتاکت‌ها از یکدیگر فاصله می‌گیرند. اما جریان الکتریکی تمایل دارد مسیر خود را حفظ کند.

در نتیجه ممکن است بین دو سطح کنتاکت قوس الکتریکی ایجاد شود.

اگر این قوس به‌درستی کنترل نشود، دمای بسیار بالایی ایجاد می‌کند و به سطح کنتاکت‌ها آسیب می‌زند.

به همین دلیل داخل کنتاکتور فقط چند قطعه فلزی ساده وجود ندارد؛ طراحی آن به‌گونه‌ای است که قوس ایجادشده در زمان قطع جریان، تا حد امکان کنترل و خاموش شود.

چرا کنتاکت‌های کنتاکتور می‌سوزند؟

یکی از رایج‌ترین پرسش‌ها در تعمیر و نگهداری تابلوهای برق این است که چرا کنتاکتور بعد از مدتی دچار سوختگی یا سیاه‌شدن کنتاکت‌ها می‌شود.

پاسخ همیشه «آمپر زیاد» نیست.

عوامل مختلفی می‌توانند باعث آسیب کنتاکت شوند. نوع بار، تعداد دفعات قطع و وصل، جریان راه‌اندازی موتور، کیفیت اتصال کابل‌ها، شرایط محیطی، انتخاب نادرست کنتاکتور و حتی وضعیت مکانیکی خود کنتاکتور می‌توانند روی عمر کنتاکت‌ها اثر بگذارند.

اگر سطح تماس کنتاکت‌ها آسیب ببیند یا مقدار فشار مکانیکی آنها مناسب نباشد، مقاومت محل اتصال افزایش پیدا می‌کند.

افزایش مقاومت یعنی تولید گرمای بیشتر.

گرمای بیشتر می‌تواند باعث اکسید شدن یا تخریب سطح تماس شود و این روند به مرور خودش را تشدید می‌کند.

به همین دلیل گاهی یک کنتاکتور ابتدا فقط کمی گرم‌تر از حالت عادی کار می‌کند، اما پس از مدتی مشکل شدیدتر می‌شود و سطح کنتاکت‌ها سیاه یا تخریب‌شده به نظر می‌رسد.

نکته مهم این است که ظاهر سوخته کنتاکت همیشه علت اصلی خرابی نیست؛ گاهی نتیجه یک مشکل دیگر در مدار است.

برای مثال اگر موتور جریان راه‌اندازی بسیار بالایی داشته باشد یا کنتاکتور برای نوع بار انتخاب مناسبی نباشد، کنتاکت‌ها تحت فشار بیشتری قرار می‌گیرند.

داخل کنتاکتور زیمنس چه می‌گذرد؟ *

دیدیم که یک کنتاکتور زیمنس چگونه از یک فرمان الکتریکی ساده، حرکت مکانیکی ایجاد می‌کند و این حرکت را به قطع و وصل مدار قدرت تبدیل می‌کند. اما هنوز مهم‌ترین قسمت داستان باقی مانده است: وقتی کنتاکت‌ها باز و بسته می‌شوند، داخل کنتاکتور چگونه با جرقه، فشار مکانیکی، گرما و فرسایش مقابله می‌شود؟

اگر کنتاکتور را فقط از روی ظاهر نگاه کنیم، ممکن است تصور کنیم چند قطعه فلزی به‌وسیله یک بوبین حرکت می‌کنند. اما وقتی وارد ساختار داخلی آن می‌شویم، مشخص می‌شود که هر قطعه برای انجام یک وظیفه مشخص طراحی شده است و کوچک‌ترین اختلال در هماهنگی این اجزا می‌تواند عملکرد کنتاکتور را تغییر دهد.

محفظه خاموش‌کننده جرقه؛ بخشی که هنگام قطع مدار وارد عمل می‌شود

یکی از قسمت‌هایی که در ظاهر کنتاکتور کمتر به چشم می‌آید، سیستم خاموش‌کننده قوس الکتریکی است.

وقتی کنتاکتور در حال عبور جریان است و کنتاکت‌های اصلی از یکدیگر جدا می‌شوند، ممکن است بین آنها قوس الکتریکی ایجاد شود. این قوس در واقع یک مسیر رسانا برای جریان است که در فاصله بین دو کنتاکت شکل می‌گیرد.

اگر این قوس کنترل نشود، انرژی زیادی به سطح کنتاکت‌ها منتقل می‌کند.

تصور کنید موتور در حال کار است و کنتاکتور باید جریان آن را قطع کند. در لحظه جدا شدن کنتاکت‌ها، جریان نمی‌خواهد به‌صورت ناگهانی متوقف شود. بنابراین شرایطی ایجاد می‌شود که می‌تواند باعث شکل‌گیری آرک شود.

اینجاست که محفظه آرک یا Arc Chute اهمیت پیدا می‌کند.

در ساختار کنتاکتور، این قسمت برای کنترل و خاموش کردن قوس طراحی شده است. ساختار داخلی آن باعث می‌شود قوس از مسیر مناسب هدایت شود، کشیده و تقسیم شود و شرایط برای خاموش شدن آن فراهم شود.

این فرآیند یکی از دلایل مهمی است که چرا نمی‌توان کنتاکتور را صرفاً با یک کلید معمولی مقایسه کرد.

یک کلید ساده ممکن است برای قطع جریان‌های محدود مناسب باشد، اما در مدارهای صنعتی که موتور، کمپرسور، پمپ، فن یا سایر بارهای القایی وجود دارند، قطع جریان می‌تواند شرایط بسیار سخت‌تری ایجاد کند.

در بارهای القایی، انرژی ذخیره‌شده در میدان مغناطیسی بار نیز در هنگام قطع مدار اهمیت پیدا می‌کند. به همین دلیل طراحی مسیر قوس و سرعت باز شدن کنتاکت‌ها نقش مهمی در طول عمر کنتاکتور دارد.

اگر سیستم خاموش‌کننده قوس آسیب دیده باشد، کثیف شده باشد یا کنتاکتور برای کاربردی خارج از محدوده طراحی خود استفاده شود، احتمال آسیب کنتاکت‌ها افزایش پیدا می‌کند.

چرا کنتاکت‌ها نباید فقط «به هم بخورند»؟

یک تصور اشتباه درباره کنتاکتور این است که کافی است دو قطعه فلزی به یکدیگر برخورد کنند تا اتصال برقرار شود.

اما در یک کنتاکتور صنعتی، فشار تماس، سرعت حرکت، جنس سطح تماس، شکل کنتاکت و زمان‌بندی حرکت اهمیت زیادی دارند.

اگر فشار تماس بیش از حد کم باشد، سطح تماس مؤثر کاهش پیدا می‌کند و مقاومت الکتریکی افزایش می‌یابد.

اگر حرکت مکانیکی نامناسب باشد، ممکن است کنتاکت‌ها به‌صورت کامل و پایدار روی یکدیگر قرار نگیرند.

از طرف دیگر، اگر مکانیزم بیش از حد ضربه‌ای عمل کند، فرسایش مکانیکی نیز افزایش پیدا می‌کند.

بنابراین طراحی کنتاکتور باید میان سرعت عملکرد، فشار تماس، عمر مکانیکی و توانایی قطع جریان تعادل ایجاد کند.

این موضوع یکی از تفاوت‌های مهم بین یک کنتاکتور صنعتی باکیفیت و یک تجهیز ضعیف‌تر است.

فنرهای داخلی؛ قطعات کوچک اما بسیار مهم

در داخل کنتاکتور، فنرها نقش بسیار مهمی دارند؛ حتی اگر در نگاه اول ساده به نظر برسند.

یکی از وظایف اصلی فنرها، بازگرداندن مکانیزم به وضعیت اولیه پس از قطع برق بوبین است.

وقتی بوبین برق‌دار است، نیروی مغناطیسی هسته متحرک را جذب می‌کند. وقتی ولتاژ بوبین قطع می‌شود، دیگر نیروی مغناطیسی کافی برای نگه‌داشتن هسته وجود ندارد و فنر بازگرداننده، مکانیزم را به وضعیت اولیه برمی‌گرداند.

اگر این قسمت درست عمل نکند، ممکن است کنتاکتور پس از قطع فرمان به‌درستی آزاد نشود.

در یک کنتاکتور سالم، این حرکت باید سریع و قابل اطمینان باشد.

ضعیف شدن یا آسیب مکانیکی فنر می‌تواند باعث تغییر رفتار کنتاکتور شود. البته تشخیص چنین مشکلی بدون بررسی تخصصی همیشه آسان نیست، زیرا علائم آن ممکن است با مشکلات بوبین یا هسته مغناطیسی اشتباه گرفته شود.

به همین دلیل هنگام تعمیر کنتاکتور، نباید فقط روی کنتاکت‌های سوخته تمرکز کرد. گاهی علت اصلی خرابی در مکانیزم داخلی قرار دارد.

کنتاکت‌های کمکی؛ مغز منطقی مدار فرمان

اگر کنتاکت‌های اصلی را مسئول عبور جریان قدرت بدانیم، کنتاکت‌های کمکی نقش مهمی در منطق مدار فرمان دارند.

کنتاکت کمکی معمولاً جریان بسیار کمتری نسبت به کنتاکت اصلی عبور می‌دهد، اما اهمیت آن در کنترل سیستم بسیار زیاد است.

برای مثال در یک مدار راه‌اندازی موتور، وقتی اپراتور شستی استارت را فشار می‌دهد، کنتاکتور تحریک می‌شود. سپس یک کنتاکت کمکی NO می‌تواند بسته شود و مسیر خودنگهدار را برقرار کند.

در این حالت حتی پس از رها کردن شستی استارت، کنتاکتور همچنان برق‌دار باقی می‌ماند.

این یک نمونه ساده از کاربرد کنتاکت کمکی است.

کنتاکت‌های کمکی می‌توانند برای سیگنال‌دهی، اینترلاک، کنترل کنتاکتور دیگر، اعلام وضعیت و ایجاد منطق‌های مختلف در مدار فرمان استفاده شوند.

به همین دلیل اگر یک کنتاکت کمکی خراب یا اکسید شده باشد، ممکن است مدار قدرت کاملاً سالم باشد اما سیستم کنترل رفتار غیرعادی نشان دهد.

مثلاً ممکن است موتور با فشردن شستی روشن شود اما پس از رها کردن شستی خاموش شود. در چنین شرایطی، یکی از مواردی که باید بررسی شود مسیر خودنگهدار و کنتاکت کمکی مربوط به آن است.

داخل کنتاکتور هنگام روشن و خاموش شدن چه صدایی ایجاد می‌شود؟

یکی از ساده‌ترین روش‌های اولیه برای تشخیص وضعیت کنتاکتور، توجه به صدای آن است.

کنتاکتور هنگام تحریک معمولاً یک صدای کوتاه و مشخص ایجاد می‌کند؛ صدایی که ناشی از حرکت مکانیزم و جذب هسته است.

اما وزوز مداوم، لرزش یا صدای غیرطبیعی می‌تواند نشانه وجود مشکل باشد.

یکی از دلایل احتمالی، پایین بودن ولتاژ بوبین است. اگر ولتاژ کافی نباشد، هسته ممکن است نتواند به‌درستی در وضعیت جذب‌شده قرار بگیرد.

شل بودن اتصالات مدار فرمان نیز می‌تواند مشکل ایجاد کند.

آلودگی یا وجود مانع مکانیکی در مسیر حرکت هسته هم از دیگر احتمالات است.

در کنتاکتورهای AC، وضعیت بخش مغناطیسی و قطعات مربوط به عملکرد AC نیز اهمیت دارد. به همین دلیل شنیدن صدای غیرعادی باید به‌عنوان یک علامت هشدار در نظر گرفته شود، نه اینکه صرفاً به‌عنوان «صدای طبیعی کنتاکتور» نادیده گرفته شود.

چرا بوبین کنتاکتور داغ می‌شود؟

داغ شدن بوبین تا حدی در عملکرد طبیعی آن قابل انتظار است. سیم‌پیچ هنگام عبور جریان مقداری توان الکتریکی را به گرما تبدیل می‌کند.

اما تفاوت زیادی بین گرم شدن طبیعی و داغ شدن غیرعادی وجود دارد.

اگر بوبین بیش از حد گرم شود، باید علت بررسی شود.

یکی از مهم‌ترین موارد، ولتاژ نامناسب است. بوبین باید با ولتاژ نامی خود کار کند.

برای مثال اگر یک بوبین برای یک ولتاژ مشخص طراحی شده باشد، اعمال ولتاژ بالاتر می‌تواند جریان و تلفات را افزایش دهد و در نهایت باعث آسیب سیم‌پیچ شود.

اما موضوع فقط ولتاژ نیست.

شل بودن اتصالات، افت ولتاژ، شرایط نامناسب مدار فرمان، باقی ماندن کنتاکتور در وضعیت نامناسب یا مشکلات مکانیکی نیز می‌توانند باعث عملکرد غیرطبیعی شوند.

گاهی نیز کاربر تصور می‌کند چون بوبین «داغ است»، پس حتماً در حال سوختن است؛ در حالی که دمای کاری بوبین بسته به طراحی آن می‌تواند قابل توجه باشد.

بنابراین برای تشخیص خرابی نباید تنها بر لمس کردن بوبین تکیه کرد. بررسی ولتاژ، جریان، وضعیت هسته، صدای کنتاکتور و شرایط کاری، تصویر دقیق‌تری ارائه می‌دهد.

وقتی کنتاکت‌ها جوش می‌خورند چه اتفاقی افتاده است؟

یکی از خرابی‌های جدی کنتاکتور، جوش خوردن کنتاکت‌ها است.

در این حالت ممکن است پس از قطع فرمان بوبین، مسیر قدرت همچنان برقرار بماند.

این اتفاق خطرناک است؛ زیرا اپراتور تصور می‌کند کنتاکتور خاموش شده اما ممکن است بخشی از مدار همچنان برق‌دار باشد.

جوش خوردن کنتاکت‌ها معمولاً نتیجه ایجاد حرارت و آرک شدید در شرایط نامناسب است.

بارهای با جریان راه‌اندازی بالا، قطع و وصل بسیار زیاد، انتخاب نادرست کنتاکتور، اتصال کوتاه یا شرایط غیرعادی مدار می‌توانند به کنتاکت‌ها فشار زیادی وارد کنند.

وقتی سطح کنتاکت‌ها در اثر آرک و حرارت بیش از حد آسیب ببیند، ممکن است مواد سطح تماس ذوب شده و دو سطح به یکدیگر بچسبند.

در چنین شرایطی تعویض صرف کنتاکتور بدون پیدا کردن علت اصلی، راهکار مناسبی نیست.

اگر کنتاکتور جدید نیز در همان شرایط قبلی کار کند، احتمال تکرار خرابی وجود دارد.

چرا بعضی کنتاکتورها بعد از مدتی سیاه می‌شوند؟

سیاه شدن سطح کنتاکت‌ها همیشه به معنای سوختن کامل آنها نیست، اما می‌تواند نشانه‌ای از فرسایش، اکسیداسیون یا آثار آرک باشد.

هر بار که کنتاکتور جریان را قطع می‌کند، شرایطی برای ایجاد قوس الکتریکی وجود دارد. تعداد زیاد عملیات، جریان بالا و شرایط نامناسب بار می‌تواند فرسایش را بیشتر کند.

به مرور سطح کنتاکت‌ها تغییر می‌کند.

اگر سطح تماس بیش از حد تخریب شود، مقاومت اتصال می‌تواند افزایش پیدا کند و همین مقاومت باعث تولید گرمای بیشتر شود.

در اینجا یک چرخه معیوب شکل می‌گیرد:

فرسایش کنتاکت → افزایش مقاومت تماس → افزایش حرارت → آسیب بیشتر کنتاکت

اگر این روند متوقف نشود، در نهایت ممکن است کنتاکتور دچار خرابی جدی شود.

به همین دلیل بازرسی دوره‌ای تجهیزات در تابلوهای صنعتی اهمیت زیادی دارد.

نقش محفظه و بدنه عایق کنتاکتور چیست؟

قسمت پلاستیکی کنتاکتور فقط برای زیبایی یا نگه‌داشتن قطعات کنار یکدیگر نیست.

بدنه باید بتواند بین قسمت‌های مختلف الکتریکی عایق ایجاد کند و در برابر شرایط حرارتی و مکانیکی ناشی از عملکرد تجهیز مقاومت داشته باشد.

در داخل کنتاکتور، فاصله‌های عایقی و مسیرهای مختلف به شکلی طراحی می‌شوند که احتمال ایجاد اتصال ناخواسته میان قسمت‌های دارای پتانسیل متفاوت کاهش پیدا کند.

همچنین بدنه باید بتواند قطعات داخلی مانند مجموعه کنتاکت‌ها، مکانیزم حرکت و سیستم مغناطیسی را در جای مناسب خود نگه دارد.

آسیب دیدن بدنه، ترک‌خوردگی، تغییر شکل در اثر حرارت یا نصب نامناسب می‌تواند ایمنی و عملکرد کنتاکتور را تحت تأثیر قرار دهد.

بنابراین اگر کنتاکتور در اثر اتصال کوتاه شدید یا حرارت بالا دچار تغییر شکل شده باشد، صرفاً تعویض یک قطعه داخلی همیشه کافی نیست.

آیا کنتاکتور زیمنس قابل تعمیر است؟

این سؤال پاسخ یکسانی برای همه مدل‌ها ندارد.

برخی اجزای کنتاکتور مانند بوبین، کنتاکت‌های کمکی یا بعضی قطعات جانبی در برخی خانواده‌ها قابلیت تعویض دارند. اما تعمیر داخلی کنتاکتور اصلی، مخصوصاً زمانی که محفظه، مکانیزم یا سیستم خاموش‌کننده قوس آسیب جدی دیده باشد، باید با دقت بسیار زیادی انجام شود.

در تجهیزات صنعتی، مسئله فقط این نیست که کنتاکتور دوباره «کار کند».

مهم این است که پس از تعمیر، ایمنی، عملکرد مکانیکی، فاصله‌های عایقی، ظرفیت قطع و قابلیت اطمینان تجهیز نیز حفظ شده باشد.

به همین دلیل در بسیاری از موارد، تعویض کنتاکتور آسیب‌دیده با نمونه مناسب و اصل، از تعمیر غیر اصولی آن منطقی‌تر است.

البته در برخی کاربردهای تعمیراتی، تعویض قطعات مشخص و استاندارد می‌تواند کاملاً قابل انجام باشد؛ به شرط آنکه قطعه مناسب همان مدل باشد و تعمیر توسط فرد متخصص انجام شود.

از روی رفتار کنتاکتور می‌توان مشکل داخل آن را حدس زد

یکی از مهارت‌های مهم تکنسین برق صنعتی، توانایی ارتباط دادن علائم بیرونی با مشکلات احتمالی داخلی است.

اگر کنتاکتور اصلاً عمل نمی‌کند، ابتدا باید بوبین، ولتاژ مدار فرمان، اتصالات و مسیر کنترل بررسی شود.

اگر کنتاکتور وزوز می‌کند، وضعیت ولتاژ بوبین، هسته، اتصالات و مکانیزم باید مورد بررسی قرار گیرد.

اگر کنتاکتور بیش از حد گرم می‌شود، علاوه بر بوبین باید کنتاکت‌های قدرت، جریان بار، کیفیت اتصال و انتخاب کنتاکتور بررسی شود.

اگر کنتاکتور بعد از قطع فرمان همچنان مدار را وصل نگه می‌دارد، احتمال جوش خوردن کنتاکت‌ها مطرح است و نباید به‌سادگی از کنار آن عبور کرد.

اگر کنتاکت کمکی درست عمل نمی‌کند، ممکن است مشکل از فرسایش یا آلودگی سطح تماس، مکانیزم داخلی یا سیم‌کشی مدار فرمان باشد.

این نگاه باعث می‌شود تعمیرکار به جای تعویض تصادفی قطعات، ابتدا علت احتمالی را پیدا کند.

در واقع شناخت ساختار داخلی کنتاکتور، همان چیزی است که یک تعمیرکار باتجربه را از کسی که فقط قطعه را تعویض می‌کند، متمایز می‌سازد.
