مقدمه و آشنایی با تیغه کنتاکتور

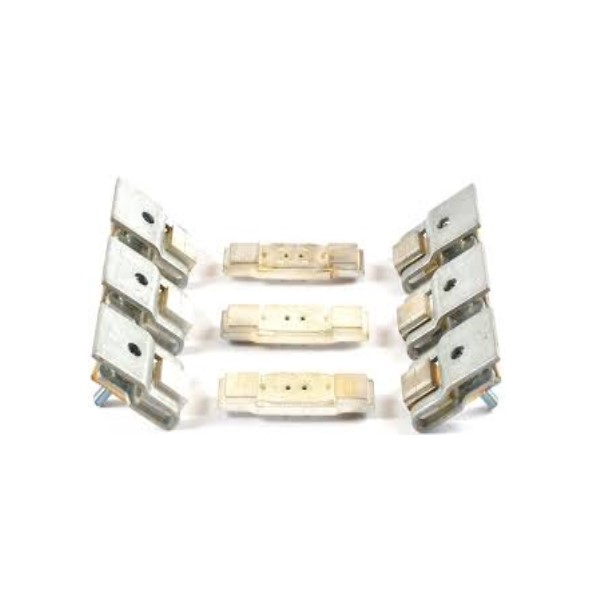

تیغه کنتاکتور (Contactor Blade) یکی از قطعات کلیدی در سیستمهای کنترل و قدرت الکتریکی صنعتی است که وظیفه هدایت جریان برق را در مدارهای کنترل و قدرت بر عهده دارد. این تیغهها در حقیقت مسیرهای هادی هستند که با توجه به طراحی خاصشان، جریانهای بالا را با حداقل تلفات منتقل میکنند.
تیغهها روی کنتاکتور—که وسیلهای برای قطع و وصل کردن بارهای قوی مانند موتورهای سهفاز، هیترها و پمپها هستند—نصب میشوند و به شکل استاندارد، در دو نوع ثابت و متحرک (مکثی یا قابل تعویض) تولید میگردند.
چرا تیغه کنتاکتور مهم است؟
در سیستمهای صنعتی مانند کارخانهها، سولهها، نیروگاهها و خطوط تولید:
✔ جریانهای بالا باید با ایمنی کامل عبور کنند
✔ ناپیوستگی یا خرابی تیغهها میتواند به قطع برق ناگهانی یا آسیب به موتور منجر شود
✔ انتخاب اشتباه تیغه باعث افزایش تلفات انرژی، تولید حرارت، و افزایش هزینه نگهداری میشود
بنابراین انتخاب تیغه با کیفیت، استاندارد و متناسب با بار اهمیت بسیار بالایی دارد.
ساختار و عملکرد تیغه کنتاکتور
هر تیغه از چند بخش اصلی تشکیل شده:
-
ماده هادی (معمولاً مس یا برنج آبکاری شده)
این بخش جریان را از منبع به بار هدایت میکند. -
عایقها
اطراف هسته هادی با مواد عایق پوشانده میشود تا از اتصال ناخواسته و خطرات الکتریکی جلوگیری شود. -
سیستم اتصال و پیچخور
برای قرارگیری روی بدنه کنتاکتور و اتصال به سیمکشی.
وقتی کنتاکتور فعال میشود (مثلاً فرمان استارت مدار صادر میشود)، تیغهها بسته شده و مسیر جریان برقرار میشود. هنگام قطع فرمان، تیغهها از هم جدا میشوند و جریان قطع میگردد.
انواع تیغه کنتاکتور
در حالت کلی تیغهها را میتوان به چند دسته تقسیم کرد:
🔹 ۱. تیغه ثابت (Fixed Blade)
این تیغهها روی بدنه ثابت هستند و با حرکت تیغه متحرک تماس برقرار میکنند. کاربردشان در مدارهایی است که نیاز به اتصال مستقیم و پایدار دارند.
🔹 ۲. تیغه متحرک (Movable Blade)
این تیغهها با نیروی الکترومغناطیس یا فنر حرکت میکنند و باعث باز و بسته شدن مدار میشوند.
🔹 ۳. تیغههای قابل تعویض (Replaceable Contact Blade)
این تیغهها برای نگهداری آسانتر طراحی شدهاند و میتوان در صورت خرابی بخش هادی را بدون تعویض کل کنتاکتور تعویض کرد.
کاربرد تیغه کنتاکتور در صنعت
تیغه کنتاکتور در موارد زیر کاربرد فراوان دارد:
✔ در مدارهای موتورهای سهفاز صنعتی
✔ در تابلوهای برق قدرت و کنترل
✔ در سیستمهای اتوماسیون صنعتی
✔ در پمپها، کمپرسورها، فنها و دستگاههای خط تولید
✔ در مدارهای راهاندازی نرم و ستاره-مثلث
استانداردهای ساخت تیغه کنتاکتور
تیغههای با کیفیت باید براساس استانداردهای بینالمللی ساخته شوند، مانند:
✔ IEC 60947
✔ UL (در موارد خاص)
✔ CE Mark
این استانداردها تضمین میکنند که تیغه:
✔ تحمل جریان نامی را دارد
✔ مقاومت الکتریکی کم و عمر مکانیکی بالا دارد
✔ در برابر حرارت و جرقه مقاوم است
ویژگیهای یک تیغه کنتاکتور باکیفیت
یک تیغه خوب باید:
✅ جنس هادی با هدایت بالا (معمولاً مس با آبکاری نقره یا برنز فسفری) داشته باشد
✅ سطح تماس صاف و میلیمتری دقیق داشته باشد
✅ اتصالات مکانیکی محکم و ضد لرزش باشد
✅ مقاومت حرارتی بالا برای جلوگیری از ذوب یا اکسیداسیون داشته باشد
✅ کارکرد طولانی و عمر مفید بالا
قیمت تیغه کنتاکتور — عوامل تعیین کننده
قیمت تیغهها بستگی مستقیم به چند فاکتور دارد:
💡 ۱. جنس مواد اولیه
تیغههای مسی با آبکاری نقره کیفیت فوق بهتر از برنج ساده دارند و قیمتشان بالاتر است.
💡 ۲. جریان نامی و کلاس کاری
هرچقدر جریان بالاتر و کلاس کاری (Duty Cycle) بالاتر باشد، قیمت افزایش مییابد.
💡 ۳. استانداردها و گواهینامهها
تیغههای تاییدشده با استانداردهای بینالمللی معمولاً قیمت بیشتری دارند اما ایمنی و عمر بالا ارائه میدهند.
💡 ۴. برند و کشور سازنده
محصولات برندهای معتبر آلمان، ژاپن و اروپا به دلیل کیفیت ساخت و تستهای دقیق، هزینه بالاتری نسبت به محصولات عمومی دارند.
چرا تیغه مرغوب قیمت بالاتری دارد؟
🔸 هدایت بهتر → تلفات انرژی کمتر
🔸 طول عمر بیشتر → هزینه سرویس کمتر
🔸 اطمینان در کارکرد مدارهای حساس
🔸 حداقل خطرات حرارتی و اتصال نامطلوب
🔸 کاهش RISK در پروژههای بزرگ
در نتیجه هزینه اولیه بالاتر، در درازمدت باعث کاهش هزینه کل پروژه میشود.
نقش تیغه در بازده سیستم
هر چقدر کیفیت تیغه بالاتر باشد:
✔ مقاومت الکتریکی کمتر → افت ولتاژ پایینتر
✔ تولید حرارت کمتر → عمر دیگر قطعات بالا میرود
✔ اتصالات مطمئنتر → قطعیهای ناخواسته کمتر
یعنی عملاً همین قطعه ساده میتواند عملکرد کل سیستم قدرت را بهبود دهد.
کاربرد عملی: انتخاب تیغه مناسب برای تابلو برق
فرض کن شما یک تابلو برق صنعتی طراحی میکنی و باید تیغه انتخاب کنی:
📌 بار موتور: 30 kW
📌 جریان نامی: 60 A
📌 شرایط کاری: سه شیفت
📌 دمای محیط: 45°C
در این حالت:
✔ باید تیغه با جریان نامی بالاتر یا برابر 60 A انتخاب شود
✔ بهتره جنس مسی با آبکاری نقره باشه
✔ استاندارد IEC داشته باشه
✔ اگر امکان داره برند معتبر باشه تا عمر طولانی داشته باشه
در عمل، تیغه کنتاکتور یکی از آن قطعاتی است که شاید در نگاه اول ساده به نظر برسد، اما نقش آن در پایداری و ایمنی سیستم برق صنعتی بسیار حیاتی است. وقتی جریانهای بالا در مدارهای قدرت جابهجا میشوند، کوچکترین ضعف در سطح تماس تیغه میتواند باعث افزایش مقاومت الکتریکی، تولید حرارت بیش از حد و در نهایت کاهش عمر کنتاکتور و حتی سایر تجهیزات تابلو برق شود. به همین دلیل است که در پروژههای صنعتی حرفهای، انتخاب تیغه کنتاکتور باکیفیت به اندازه انتخاب خود کنتاکتور اهمیت دارد.
در محیطهای صنعتی که تجهیزات به صورت مداوم و در شیفتهای طولانی کار میکنند، تیغههایی که از آلیاژ نامرغوب ساخته شدهاند خیلی زود دچار خوردگی، تغییر رنگ یا جرقهزدگی میشوند. این مسئله نهتنها عملکرد مدار را مختل میکند، بلکه هزینههای تعمیر و نگهداری را هم بهطور قابل توجهی افزایش میدهد. به همین خاطر، بسیاری از مهندسان برق ترجیح میدهند به جای تعویض کامل کنتاکتور، تنها تیغههای فرسوده را با نمونههای باکیفیتتر جایگزین کنند؛ کاری که هم مقرونبهصرفهتر است و هم زمان توقف سیستم را کاهش میدهد.
یکی از سوالات رایج در زمان خرید، موضوع قیمت تیغه کنتاکتور است. قیمت این قطعه به عوامل مختلفی بستگی دارد و نمیتوان برای آن یک عدد ثابت در نظر گرفت. جنس تیغه اولین و مهمترین عامل تعیینکننده قیمت است. تیغههایی که از مس خالص یا مس با آبکاری نقره ساخته میشوند، به دلیل هدایت الکتریکی بالا و مقاومت بهتر در برابر جرقه و حرارت، قیمت بالاتری نسبت به تیغههای معمولی برنجی دارند. با این حال، همین اختلاف قیمت در طول زمان با کاهش خرابی و افزایش طول عمر کاملاً توجیهپذیر میشود.
عامل بعدی در قیمت تیغه کنتاکتور، جریان نامی و کلاس کاری آن است. هرچه تیغه برای جریانهای بالاتر و شرایط کاری سنگینتر طراحی شده باشد، طبیعتاً ساخت آن نیازمند مواد اولیه مرغوبتر و دقت مهندسی بالاتری خواهد بود. به همین دلیل تیغههایی که برای کنتاکتورهای صنعتی سنگین استفاده میشوند، قیمت بیشتری نسبت به نمونههای سبک یا نیمهصنعتی دارند. علاوه بر این، برند و کشور سازنده نیز نقش مهمی در قیمت نهایی دارد. محصولات تولیدشده توسط برندهای معتبر اروپایی یا برندهایی که تحت لیسانس استانداردهای بینالمللی فعالیت میکنند، معمولاً قیمت بالاتری دارند اما در مقابل، خیال مصرفکننده را از نظر کیفیت و ایمنی راحت میکنند.
در بازار ایران، نوسانات قیمت ارز و شرایط واردات هم بهطور مستقیم روی قیمت تیغه کنتاکتور تأثیر میگذارد. به همین دلیل توصیه میشود هنگام خرید، بهجای تمرکز صرف روی قیمت پایین، به اصالت کالا و تطابق آن با مشخصات فنی کنتاکتور توجه شود. استفاده از تیغه نامناسب یا غیراستاندارد ممکن است در کوتاهمدت ارزانتر به نظر برسد، اما در بلندمدت باعث آسیب به کنتاکتور، افزایش قطعیها و حتی خطرات ایمنی میشود.
از نظر فنی، انتخاب درست تیغه کنتاکتور باعث میشود افت ولتاژ در مدار به حداقل برسد و انتقال انرژی با راندمان بالاتری انجام شود. این موضوع بهخصوص در سیستمهایی که چندین موتور یا مصرفکننده صنعتی بهصورت همزمان فعال هستند، اهمیت دوچندان دارد. در چنین شرایطی، یک تیغه با سطح تماس ضعیف میتواند کل عملکرد تابلو برق را تحت تأثیر قرار دهد. به همین دلیل، بسیاری از طراحان تابلو برق صنعتی ترجیح میدهند از تیغههایی استفاده کنند که علاوه بر تحمل جریان مناسب، دارای سطح تماس دقیق و یکنواخت باشند.
در نهایت، باید گفت که تیغه کنتاکتور یک قطعه مصرفی اما بسیار تأثیرگذار در تجهیزات برق صنعتی است. توجه به کیفیت ساخت، تناسب با جریان کاری و بررسی قیمت واقعی بر اساس مشخصات فنی، میتواند نقش مهمی در افزایش عمر تجهیزات و کاهش هزینههای جانبی داشته باشد. انتخاب آگاهانه این قطعه، نشانه یک طراحی حرفهای و نگاه بلندمدت به بهرهوری سیستم برق صنعتی است؛ موضوعی که در پروژههای صنعتی کوچک و بزرگ، اهمیت آن بارها ثابت شده است.
در زمان خرید تیغه کنتاکتور، یکی از مهمترین نکاتی که باید به آن توجه شود، تطابق کامل تیغه با مدل و ظرفیت کنتاکتور است. بسیاری از مشکلاتی که در تابلوهای برق صنعتی به وجود میآید، نه به دلیل خرابی خود کنتاکتور، بلکه به علت استفاده از تیغهای است که از نظر ابعاد، ضخامت یا تحمل جریان، با کنتاکتور سازگار نیست. حتی اختلافهای جزئی در طراحی میتواند باعث شود سطح تماس بهدرستی برقرار نشود و در نتیجه، جرقه، داغشدن بیش از حد و کاهش عمر قطعه رخ دهد.
در پروژههای صنعتی که تجهیزات به صورت مداوم تحت بار هستند، اهمیت این موضوع بیشتر هم میشود. تیغهای که برای کاربری سبک طراحی شده باشد، اگر در مدارهای با جریان بالا استفاده شود، خیلی زود دچار سوختگی یا تغییر شکل میشود. این اتفاق نهتنها هزینه تعویض تیغه را به همراه دارد، بلکه ممکن است باعث آسیب به بوبین یا سایر اجزای کنتاکتور نیز شود. به همین دلیل است که متخصصان برق صنعتی همواره توصیه میکنند تیغهای انتخاب شود که از نظر جریان نامی، یک پله بالاتر از نیاز واقعی مدار باشد تا حاشیه اطمینان مناسبی ایجاد شود.
موضوع دیگری که در انتخاب تیغه کنتاکتور نقش مهمی دارد، شرایط محیطی محل نصب است. در محیطهایی با دمای بالا، رطوبت زیاد یا وجود گردوغبار صنعتی، کیفیت مواد اولیه و نوع آبکاری تیغه اهمیت ویژهای پیدا میکند. تیغههایی که دارای آبکاری مناسب هستند، مقاومت بیشتری در برابر اکسید شدن و خوردگی دارند و در نتیجه، عملکرد پایدارتری در طول زمان ارائه میدهند. این مسئله بهخصوص در صنایع سنگین و محیطهای کارگاهی که شرایط استاندارد آزمایشگاهی وجود ندارد، بسیار تعیینکننده است.
از نظر اقتصادی نیز بررسی دقیق قیمت تیغه کنتاکتور قبل از خرید، به تصمیمگیری بهتر کمک میکند. گاهی اختلاف قیمت بین دو تیغه مشابه، به دلیل تفاوت در کیفیت مواد یا استانداردهای ساخت است، نه صرفاً نام برند. بنابراین مقایسه مشخصات فنی در کنار قیمت، رویکردی حرفهای محسوب میشود. تجربه نشان داده است که استفاده از تیغه ارزان و بیکیفیت، معمولاً منجر به هزینههای پنهان مانند توقف خط تولید، نیاز به تعمیرات مکرر و حتی تعویض زودهنگام کنتاکتور میشود.
در بازار تجهیزات برق صنعتی، بسیاری از مصرفکنندگان ترجیح میدهند تیغه کنتاکتور را بهصورت جداگانه تهیه کنند تا در زمان خرابی، بدون نیاز به تعویض کل کنتاکتور، سیستم را دوباره به چرخه بهرهبرداری برگردانند. این روش بهخصوص در تابلوهایی که تعداد زیادی کنتاکتور دارند، باعث صرفهجویی قابل توجهی در هزینهها میشود. البته در این حالت، انتخاب فروشنده معتبر و تأمینکنندهای که اطلاعات فنی دقیق ارائه میدهد، اهمیت زیادی دارد.
در نهایت میتوان گفت تیغه کنتاکتور نهتنها یک قطعه یدکی ساده، بلکه یکی از عوامل اصلی در عملکرد مطمئن و ایمن سیستم برق صنعتی است. توجه به کیفیت، شرایط کاری، قیمت واقعی و اصالت کالا، همگی در کنار هم باعث میشوند یک انتخاب درست انجام شود. چنین انتخابی بهصورت مستقیم روی کاهش استهلاک تجهیزات، افزایش طول عمر سیستم و کاهش هزینههای نگهداری تأثیر میگذارد و همین موضوع است که ارزش توجه ویژه به این قطعه را در پروژههای صنعتی توجیه میکند.
