آزمایشگاه تست کنتاکتور چیست؟
وقتی صحبت از کنتاکتور میشود، معمولاً اولین چیزهایی که به ذهن میرسد مشخصات فنی، جریان نامی، توان موتور، ولتاژ بوبین و برند سازنده است. اما یک سؤال مهم کمتر مطرح میشود: از کجا مطمئن شویم یک کنتاکتور واقعاً میتواند مشخصاتی را که روی بدنه آن نوشته شده، در شرایط واقعی تحمل کند؟
اینجاست که مفهوم آزمایشگاه تست کنتاکتور اهمیت پیدا میکند.
کنتاکتور برخلاف ظاهر سادهاش، یک تجهیز الکترومکانیکی حساس و پرکاربرد است که در بسیاری از تابلوهای برق صنعتی وظیفه قطع و وصل موتور، هیتر، پمپ، کمپرسور، فن، جرثقیل و انواع بارهای الکتریکی را بر عهده دارد. اگر کنتاکتور کیفیت مناسبی نداشته باشد یا مشخصات واقعی آن با مشخصات درجشده روی پلاک مطابقت نداشته باشد، خرابی آن میتواند فقط به خود کنتاکتور محدود نشود و باعث آسیب به موتور، کابل، تجهیزات حفاظتی یا حتی توقف یک خط تولید شود.
به همین دلیل، تست کنتاکتور فقط به این معنی نیست که ببینیم «بوبین برق میگیرد یا نه» و کنتاکتهای آن باز و بسته میشوند. در یک آزمایشگاه تخصصی، مجموعهای از آزمایشهای الکتریکی، مکانیکی، حرارتی، عایقی و عملکردی میتواند برای بررسی رفتار کنتاکتور انجام شود.
استاندارد IEC 60947-4-1 بهطور مشخص به کنتاکتورها و راهاندازهای الکترومکانیکی مربوط است و محدوده تجهیزات مورد بررسی آن شامل کنتاکتورهای الکترومکانیکی مورد استفاده در مدارهای توزیع، موتور و بارهای مختلف تا 1000 ولت AC یا 1500 ولت DC است. نسخه 2023 این استاندارد، که در سال 2026 نیز اصلاحیه آن منتشر شده، مرجع مهمی برای بررسی الزامات و آزمونهای این تجهیزات محسوب میشود.
اما آزمایشگاه تست کنتاکتور دقیقاً چه کاری انجام میدهد و چه تفاوتی با یک تست ساده در کارگاه برق دارد؟
چرا کنتاکتور باید در آزمایشگاه تست شود؟
فرض کنید یک کنتاکتور با جریان کاری 25 آمپر خریداری کردهاید. روی پلاک آن مشخص شده که برای کاربرد خاصی مانند AC-3 مناسب است. در نگاه اول ممکن است تصور کنیم کافی است کنتاکتور را به یک منبع تغذیه وصل کنیم، بوبین را تحریک کنیم و با مولتیمتر وضعیت کنتاکتها را بررسی کنیم.
اما این آزمایش فقط بخش بسیار کوچکی از عملکرد کنتاکتور را نشان میدهد.
کنتاکتور در شرایط واقعی با مسائلی مانند جریان هجومی، گرم شدن کنتاکتها، قوس الکتریکی هنگام قطع و وصل، افت یا افزایش ولتاژ بوبین، تعداد زیاد دفعات قطع و وصل، ارتعاش، افزایش دمای محیط و تنشهای مکانیکی مواجه میشود. بنابراین ممکن است کنتاکتوری در یک آزمایش ساده کاملاً سالم به نظر برسد اما در شرایط کاری واقعی عملکرد مناسبی نداشته باشد.
برای مثال، ممکن است مقاومت الکتریکی مسیر اصلی کنتاکتها بیش از حد باشد. در این حالت، در جریانهای پایین شاید مشکل چندانی دیده نشود، اما با عبور جریان بالا، تلفات توان افزایش پیدا میکند و محل اتصال به تدریج داغ میشود.
از طرف دیگر، ممکن است بوبین کنتاکتور در ولتاژ نامی بهدرستی عمل کند اما در محدودههای پایینتر یا بالاتر ولتاژ کنترل، عملکرد آن دچار مشکل شود. همچنین نیروی مغناطیسی ناکافی میتواند باعث شود هسته بهطور کامل جذب نشود و کنتاکتور دچار لرزش، صدای غیرعادی یا گرمشدن بیش از اندازه شود.
به همین دلیل، در آزمایشگاه تست کنتاکتور تنها یک ویژگی بررسی نمیشود؛ بلکه مجموعهای از پارامترها مورد ارزیابی قرار میگیرد تا مشخص شود تجهیز در شرایط تعریفشده چگونه رفتار میکند.
آزمایشگاه تست کنتاکتور چه تفاوتی با تست معمولی دارد؟
یک برقکار یا تعمیرکار میتواند با استفاده از مولتیمتر، منبع تغذیه و تجهیزات ساده، بسیاری از عیبهای ظاهری کنتاکتور را تشخیص دهد. برای مثال میتوان بررسی کرد که آیا بوبین قطع است یا نه، آیا کنتاکتهای اصلی اتصال دارند یا خیر و آیا کنتاکتور از نظر مکانیکی حرکت میکند یا نه.
این نوع بررسی برای عیبیابی بسیار مفید است، اما نباید آن را با آزمون استاندارد آزمایشگاهی یکسان دانست.
در یک آزمایشگاه تخصصی، تجهیزات اندازهگیری باید بتوانند پارامترهایی مانند جریان، ولتاژ، مقاومت، دما و در برخی آزمونها شرایط بار و اتصال کوتاه را با دقت کنترل و ثبت کنند. همچنین روش انجام آزمون، شرایط نمونه، ترتیب آزمایشها و معیار قبولی یا رد باید مشخص باشد.
استاندارد IEC 60947-4-1 برای کنتاکتورها مجموعهای از آزمونهای مختلف را در نظر میگیرد؛ از جمله بررسی عملکرد، حدود عملکرد، خواص عایقی، افزایش دما، توانایی قطع و وصل، عملکرد در شرایط مشخص و آزمونهای مرتبط با اتصال کوتاه.
بنابراین وقتی از «آزمایشگاه تست کنتاکتور» صحبت میکنیم، منظور فقط یک میز کار مجهز به مولتیمتر نیست؛ بلکه یک محیط کنترلشده برای ارزیابی عملکرد واقعی تجهیز است.
اولین مرحله؛ بازرسی ظاهری کنتاکتور
پیش از آنکه جریان زیادی به کنتاکتور اعمال شود، معمولاً باید خود تجهیز از نظر ظاهری بررسی شود.
این مرحله شاید ساده به نظر برسد، اما در بسیاری از موارد میتواند اطلاعات مهمی درباره وضعیت کنتاکتور در اختیار کارشناس قرار دهد.
بدنه کنتاکتور باید از نظر ترکخوردگی، تغییر شکل، آثار سوختگی، تغییر رنگ غیرعادی، شکستگی قسمتهای عایقی و نشانههای حرارت بیش از حد بررسی شود. ترمینالها نیز باید از نظر آسیب مکانیکی، شلشدگی، تغییر رنگ و آثار اکسیدشدگی مورد بررسی قرار بگیرند.
در کنتاکتورهایی که قبلاً در مدار کار کردهاند، وضعیت کنتاکتهای اصلی اهمیت ویژهای دارد. سیاهشدن سطح کنتاکت، خوردگی، حفرهدار شدن، ذوبشدگی یا تغییر شکل میتواند نشانه وجود قوس الکتریکی، جریان بالا، قطع و وصل نامناسب یا شرایط کاری خارج از محدوده طراحی باشد.
البته یک نکته مهم وجود دارد: تغییر رنگ کنتاکت بهتنهایی نمیتواند معیار قطعی خراب بودن کنتاکتور باشد. تشخیص نهایی باید بر اساس اندازهگیری و شرایط کاری انجام شود.
در آزمایشگاه حرفهای، اطلاعاتی مانند مدل دقیق کنتاکتور، سازنده، شماره فنی، ولتاژ بوبین، جریان نامی، فرکانس، رده کاربرد و شرایط مورد انتظار نیز ثبت میشود تا نتیجه آزمایش قابل استناد باشد.
تست بوبین کنتاکتور؛ قلب بخش فرمان
بوبین یکی از مهمترین قسمتهای کنتاکتور است. زمانی که ولتاژ مناسب به بوبین اعمال میشود، میدان مغناطیسی ایجاد شده و هسته متحرک را جذب میکند. حرکت هسته باعث تغییر وضعیت کنتاکتهای اصلی و کمکی میشود.
به همین دلیل، در آزمایشگاه تست کنتاکتور، عملکرد بوبین باید به شکل دقیق بررسی شود.
یکی از اولین موارد، بررسی مقاومت الکتریکی بوبین است. اگر بوبین کاملاً قطع باشد، طبیعتاً کنتاکتور نمیتواند عمل کند. اما مقاومت اندازهگیریشده بهتنهایی همیشه نمیتواند سلامت کامل بوبین را ثابت کند.
برای مثال، ممکن است مقاومت DC بوبین ظاهراً طبیعی باشد اما عایقبندی آن دچار مشکل شده باشد یا بوبین در شرایط ولتاژ کاری رفتار مناسبی نداشته باشد.
به همین دلیل باید میان «تست مقاومت بوبین» و «تست عملکرد بوبین» تفاوت قائل شد.
در تست عملکرد، ولتاژ کنترل مطابق مشخصات کنتاکتور اعمال میشود و رفتار تجهیز بررسی میشود. زمان جذب، صدای عملکرد، وضعیت هسته، عملکرد کنتاکتها و پایداری کنتاکتور میتوانند مورد بررسی قرار گیرند.
یکی از نکات مهم این است که کنتاکتور نباید صرفاً در یک نقطه از ولتاژ مورد آزمایش قرار گیرد و از روی آن درباره تمام محدوده عملکرد نتیجهگیری شود. حدود عملکرد و شرایط آزمون باید بر اساس مشخصات فنی و استاندارد مربوط به تجهیز تعیین شوند.
چرا ولتاژ بوبین در تست کنتاکتور اهمیت زیادی دارد؟
یکی از اشتباهات رایج در بررسی کنتاکتور این است که تصور کنیم هر ولتاژی که به بوبین برسد، فقط باعث جذب یا عدم جذب کنتاکتور میشود.
در واقع، شرایط ولتاژ بوبین میتواند روی رفتار مکانیکی و حرارتی کنتاکتور تأثیر بگذارد.
اگر ولتاژ کافی نباشد، نیروی مغناطیسی ممکن است برای نگهداشتن هسته در وضعیت مناسب کافی نباشد. در چنین شرایطی احتمال لرزش یا قطع و وصل ناخواسته وجود دارد. این وضعیت میتواند باعث افزایش استهلاک مکانیکی و حتی افزایش حرارت در بخش مغناطیسی شود.
از طرف دیگر، اعمال ولتاژ نامناسب یا بیش از مقدار مجاز نیز میتواند موجب افزایش توان مصرفی و حرارت بوبین شود.
بنابراین در آزمایشگاه، ولتاژ بوبین باید کنترلشده باشد و رفتار کنتاکتور در شرایط تعریفشده بررسی شود.
در استاندارد IEC 60947-4-1 نیز موضوع عملکرد و حدود عملکرد کنتاکتور جزو بخشهای مشخص آزمون است و برای ارزیابی عملکرد تجهیز، شرایط آزمون تعریف شده است.
تست کنتاکتهای اصلی؛ جایی که کیفیت واقعی مشخص میشود

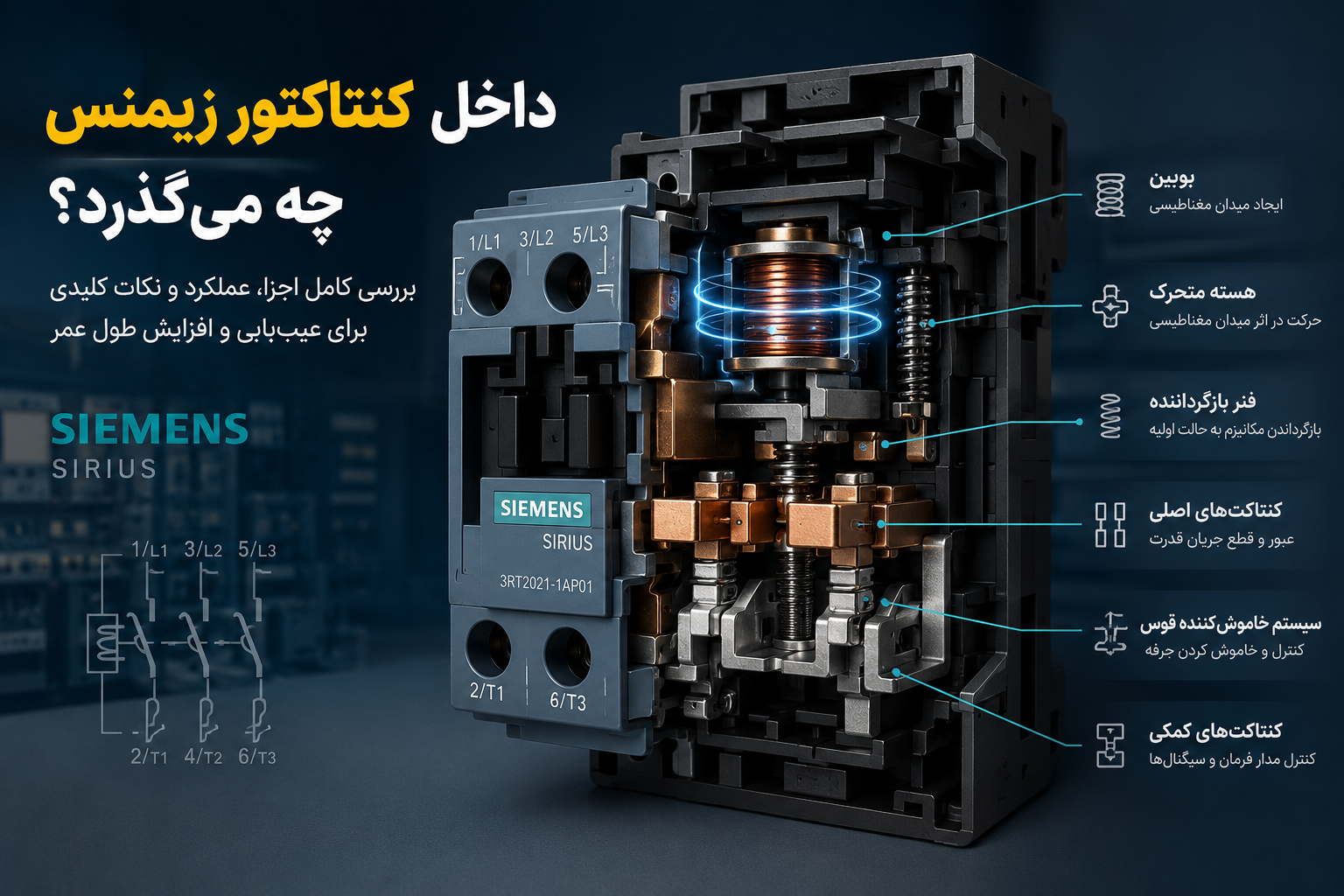

یکی از مهمترین قسمتهای هر کنتاکتور، کنتاکتهای اصلی آن است.
کنتاکتها وظیفه دارند جریان بار را عبور دهند و در زمان مناسب آن را قطع یا وصل کنند. بنابراین کیفیت سطح تماس، فشار مکانیکی، مقاومت مسیر و توانایی کنتاکت در تحمل شرایط قطع و وصل اهمیت بسیار زیادی دارد.
در یک تست ساده میتوان وضعیت باز یا بسته بودن کنتاکت را با مولتیمتر بررسی کرد. اما در آزمایشگاه، بررسی میتواند بسیار دقیقتر باشد.
یکی از پارامترهای مهم، مقاومت کنتاکت است.
هرچه مقاومت مسیر تماس بیشتر باشد، هنگام عبور جریان، توان بیشتری به صورت گرما تلف میشود. این موضوع را میتوان با رابطه ساده زیر توضیح داد:
P = I²R
یعنی توان تلفشده در مسیر کنتاکت برابر با مربع جریان ضربدر مقاومت است.
همین رابطه ساده نشان میدهد چرا افزایش جزئی مقاومت در یک کنتاکتور صنعتی میتواند در جریانهای بالا اهمیت زیادی پیدا کند.
فرض کنید مقاومت مسیر یک اتصال فقط چند میلیاهم باشد. در جریانهای پایین، گرمای ایجادشده ممکن است ناچیز باشد؛ اما وقتی جریان به دهها یا صدها آمپر برسد، حتی مقاومت بسیار کوچک نیز میتواند گرمای قابل توجهی ایجاد کند.
به همین دلیل، در یک آزمایشگاه تست کنتاکتور، اندازهگیری مقاومت مسیر تماس میتواند در کنار تست حرارتی، اطلاعات ارزشمندی درباره کیفیت اتصال در اختیار قرار دهد.
تست افزایش دما؛ یکی از مهمترین آزمایشهای کنتاکتور
کنتاکتور در زمان کار مقداری گرما تولید میکند. این گرما میتواند از مقاومت هادیها، مقاومت تماس، بوبین و سایر اجزای داخلی ناشی شود.
مشکل زمانی آغاز میشود که دمای بخشهای مختلف از محدوده قابل قبول فراتر رود.
افزایش بیش از حد دما میتواند باعث کاهش عمر عایقها، تغییر مشخصات مواد، اکسید شدن سریعتر سطوح تماس، تغییر شکل قطعات و در موارد شدیدتر خرابی کنتاکتور شود.
به همین دلیل، آزمون افزایش دما از آزمایشهای مهم در ارزیابی کنتاکتورها محسوب میشود. در توالی آزمونهای مشخصشده برای کنتاکتورها، بررسی افزایش دما در کنار بررسی عملکرد و خواص عایقی قرار دارد.
در یک آزمایش کنترلشده، کنتاکتور در شرایط مشخص بارگذاری میشود و دمای قسمتهای مختلف آن اندازهگیری میشود. این اندازهگیری ممکن است با سنسورهای دما یا تجهیزات مناسب اندازهگیری حرارتی انجام شود.
نکته مهم این است که تنها دمای بدنه کنتاکتور اهمیت ندارد. ترمینالها، مسیرهای جریان، بخشهای مختلف مدار اصلی و قسمتهایی که احتمال ایجاد نقطه داغ در آنها وجود دارد نیز باید مورد توجه قرار گیرند.
در عمل، یکی از چیزهایی که یک آزمایشگاه خوب باید بتواند مشخص کند این است که کنتاکتور در جریان کاری مشخص، پس از رسیدن به شرایط پایدار، چه مقدار افزایش دما دارد.
این اطلاعات برای طراحی تابلو برق نیز اهمیت زیادی دارد؛ زیرا چندین کنتاکتور، رله حرارتی، کلید حفاظتی و تجهیزات دیگر ممکن است در فضای محدودی کنار یکدیگر قرار گرفته باشند و مجموع حرارت آنها دمای داخل تابلو را افزایش دهد.
تست عایقی کنتاکتور؛ آزمایشی فراتر از مولتیمتر
یکی دیگر از آزمایشهای بسیار مهم، بررسی خواص عایقی کنتاکتور است.
کنتاکتور باید بتواند بخشهای دارای پتانسیل الکتریکی مختلف را از یکدیگر عایق نگه دارد. اگر عایق داخلی ضعیف باشد، احتمال ایجاد جریان نشتی، شکست عایقی یا در شرایط شدیدتر ایجاد اتصال ناخواسته وجود دارد.
در آزمایشگاه، آزمون عایقی با تجهیزات مخصوص و مطابق روش آزمون تعیینشده انجام میشود. این موضوع با تست پیوستگی ساده که با مولتیمتر انجام میشود تفاوت اساسی دارد.
در تست پیوستگی، دستگاه فقط بررسی میکند که آیا مسیر الکتریکی وجود دارد یا خیر. اما در آزمونهای عایقی، هدف بررسی توانایی سیستم عایق در تحمل شرایط الکتریکی مشخص است.
استاندارد IEC 60947-4-1 نیز بررسی خواص الکتریکی و عایقی را در میان آزمونهای کنتاکتورها قرار میدهد.
این موضوع بهخصوص در کنتاکتورهایی که در تابلوهای صنعتی، موتورهای پرقدرت و محیطهای دارای شرایط سخت استفاده میشوند اهمیت زیادی دارد.
بآزمایشهای تخصصی کنتاکتور در آزمایشگاه
دیدیم که آزمایشگاه تست کنتاکتور فقط محلی برای اندازهگیری مقاومت بوبین یا بررسی باز و بسته شدن کنتاکتها نیست. کنتاکتور یک تجهیز الکترومکانیکی است که باید در شرایط مختلف الکتریکی، حرارتی و مکانیکی عملکرد قابل قبولی داشته باشد. به همین دلیل، هرچه از تستهای اولیه فاصله بگیریم، اهمیت تجهیزات آزمایشگاهی و روش اجرای آزمون بیشتر میشود.
یکی از مهمترین تفاوتهای بین یک تست ساده کارگاهی و آزمون آزمایشگاهی این است که در آزمایشگاه، شرایط تست قابل کنترل، تکرار و ثبت هستند. این موضوع اهمیت زیادی دارد؛ زیرا اگر امروز یک کنتاکتور را با یک جریان مشخص آزمایش کنیم و فردا همان آزمون را با شرایط متفاوت انجام دهیم، مقایسه نتایج چندان قابل اعتماد نخواهد بود.
تست کنتاکتور تحت بار واقعی
کنتاکتور در نهایت برای کنترل یک بار الکتریکی ساخته شده است. بنابراین یکی از مهمترین مراحل ارزیابی آن، بررسی عملکرد در شرایط بار است.
در حالت بدون بار، ممکن است همه چیز کاملاً طبیعی به نظر برسد. کنتاکتور جذب میشود، کنتاکتها بسته میشوند و حتی با مولتیمتر نیز پیوستگی مدار مشاهده میشود. اما زمانی که جریان قابل توجهی از کنتاکتها عبور کند، شرایط کاملاً متفاوت خواهد شد.
در این مرحله مقاومت کنتاکتها، کیفیت سطح تماس، فشار مکانیکی کنتاکتها، توانایی دفع حرارت و رفتار کلی تجهیز خود را نشان میدهند.
برای آزمایش کنتاکتورهای مورد استفاده در مدار موتور، نوع بار اهمیت بسیار زیادی دارد. به عنوان مثال، رفتار یک کنتاکتور هنگام کنترل یک بار مقاومتی با رفتار آن هنگام راهاندازی یک موتور القایی یکسان نیست. موتور در لحظه راهاندازی میتواند جریان بسیار بیشتری از جریان کار عادی خود دریافت کند و همین موضوع تنش بیشتری به کنتاکتها وارد میکند.
به همین دلیل، آزمایشگاه باید متناسب با کاربرد موردنظر، شرایط آزمون را تعیین کند. مشخصات نامی کنتاکتور، رده کاربرد، ولتاژ مدار، جریان، نوع بار و تعداد دفعات قطع و وصل همگی در طراحی آزمون اهمیت دارند.
در استاندارد IEC 60947-4-1، کنتاکتورها بر اساس شرایط کاربرد و نوع بار مورد ارزیابی قرار میگیرند و ردههای کاربرد مختلف، شرایط متفاوتی را برای قطع و وصل ایجاد میکنند. برای مثال، استفاده از یک کنتاکتور برای کنترل موتور با استفاده از آن در یک بار مقاومتی دقیقاً یک شرایط کاری ندارد.
تست AC-1 و AC-3؛ چرا رده کاربرد اهمیت دارد؟
یکی از موضوعاتی که هنگام انتخاب کنتاکتور بسیار مورد توجه قرار میگیرد، عبارتهایی مانند AC-1 و AC-3 است.
AC-1 معمولاً با بارهای مقاومتی یا بارهایی که رفتار القایی قابل توجهی ندارند ارتباط دارد، در حالی که AC-3 بیشتر برای کاربردهای مرتبط با موتورهای قفس سنجابی مطرح است.
این تفاوت بسیار مهم است، زیرا عدد جریان درجشده روی کنتاکتور به تنهایی نمیتواند مشخص کند که تجهیز برای هر نوع باری مناسب است.
فرض کنید روی یک کنتاکتور عدد 25 آمپر درج شده است. این موضوع به این معنا نیست که میتوان هر موتور 25 آمپری را بدون توجه به شرایط دیگر با آن کنترل کرد. نوع بار، ولتاژ، رده کاربرد، تعداد دفعات قطع و وصل و شرایط نصب نیز باید در نظر گرفته شوند.
در آزمایشگاه تست کنتاکتور نیز همین مسئله اهمیت دارد. آزمون باید بر اساس کاربرد مورد نظر تعریف شود تا نتیجه آزمایش معنای واقعی داشته باشد.
به زبان ساده، یک کنتاکتور باید در همان شرایطی آزمایش شود که قرار است در دنیای واقعی کار کند.
تست توانایی قطع و وصل کنتاکتور
یکی از دشوارترین شرایط برای کنتاکتور، لحظه قطع مدار است.
هنگامی که کنتاکتها از یکدیگر فاصله میگیرند، جریان همیشه بلافاصله به صفر نمیرسد. بسته به نوع مدار و بار، ممکن است بین کنتاکتها قوس الکتریکی ایجاد شود.
قوس الکتریکی دمای بسیار بالایی دارد و اگر کنترل نشود، میتواند موجب فرسایش سطح کنتاکتها، ایجاد حفره، انتقال مواد از یک کنتاکت به دیگری و در نهایت کاهش عمر تجهیز شود.
به همین دلیل، توانایی کنتاکتور در قطع و وصل بار یکی از مهمترین موضوعات در آزمایشگاه است.
در یک تست تخصصی، شرایط مدار، ولتاژ، جریان، نوع بار و تعداد عملیات باید مطابق روش آزمون مشخص شوند. سپس رفتار کنتاکتور در طول عملیات ثبت و ارزیابی میشود.
در چنین آزمایشی ممکن است پس از تعداد مشخصی قطع و وصل، کنتاکتها دوباره بررسی شوند تا مشخص شود آیا تغییر شکل، جوشخوردگی، سوختگی یا فرسایش غیرعادی در آنها ایجاد شده است یا خیر.
این نوع آزمایش نشان میدهد که چرا صرفاً خرید یک کنتاکتور با جریان نامی مناسب برای اطمینان از عملکرد طولانیمدت کافی نیست.
تست دوام مکانیکی کنتاکتور
کنتاکتور در طول عمر خود ممکن است هزاران یا حتی میلیونها بار قطع و وصل شود. هر بار که بوبین تحریک میشود، سیستم مغناطیسی حرکت میکند، هسته جابهجا میشود، فنرها تغییر وضعیت میدهند و کنتاکتها باز یا بسته میشوند.
بنابراین کنتاکتور علاوه بر تحمل جریان الکتریکی باید از نظر مکانیکی نیز دوام کافی داشته باشد.
در آزمایش دوام مکانیکی، عملیات قطع و وصل به صورت کنترلشده و در تعداد مشخص انجام میشود. در این حالت تمرکز اصلی روی عملکرد مکانیکی تجهیز است.
فرسایش فنرها، گیر کردن مکانیزم، تغییر وضعیت هسته، کاهش قدرت برگشت و مشکلات ناشی از سایش قطعات میتوانند در طول این آزمایش مشخص شوند.
نکته جالب این است که عمر مکانیکی و عمر الکتریکی کنتاکتور الزاماً یکسان نیستند.
ممکن است مکانیزم یک کنتاکتور از نظر مکانیکی بتواند تعداد بسیار زیادی عملیات انجام دهد، اما کنتاکتهای اصلی به دلیل ایجاد قوس الکتریکی در عملیات بارگذاری زودتر فرسوده شوند.
به همین دلیل، هنگام بررسی مشخصات یک کنتاکتور باید میان دوام مکانیکی و دوام الکتریکی تفاوت قائل شد.
تست دوام الکتریکی؛ آزمایشی که کیفیت واقعی کنتاکت را نشان میدهد
اگر بخواهیم فقط یک بخش از آزمایشهای کنتاکتور را به عنوان یکی از مهمترین آزمونهای طول عمر معرفی کنیم، تست دوام الکتریکی یکی از جدیترین گزینههاست.
در این آزمون، کنتاکتور در شرایط الکتریکی تعریفشده بارها عمل میکند. هدف این است که مشخص شود کنتاکتها پس از تعداد مشخصی عملیات همچنان میتوانند وظیفه خود را انجام دهند یا خیر.
در اینجا موضوع فقط «کار کردن» کنتاکتور نیست.
ممکن است کنتاکتور هنوز بتواند مدار را قطع و وصل کند، اما سطح کنتاکتها به شدت فرسوده شده باشد یا مقاومت تماس افزایش پیدا کرده باشد. بنابراین ارزیابی باید بر اساس معیارهای مشخص انجام شود.
در آزمایشگاه حرفهای، وضعیت کنتاکتور قبل و بعد از آزمون قابل مقایسه است. این مقایسه میتواند شامل ظاهر کنتاکتها، عملکرد مکانیکی، مقاومت تماس، وضعیت عایقها و سایر پارامترهای مرتبط باشد.
همین آزمایشها هستند که به تولیدکننده کمک میکنند طراحی کنتاکتور را اصلاح کند و به مصرفکننده نیز کمک میکنند بفهمد تجهیز مورد نظر برای چه شرایطی مناسب است.
تست اضافهبار کنتاکتور
هیچ سیستم صنعتی را نمیتوان بدون در نظر گرفتن شرایط غیرعادی طراحی کرد.
ممکن است موتور بیش از حد معمول جریان بکشد، بار مکانیکی افزایش پیدا کند، شرایط محیطی تغییر کند یا سیستم برای مدت کوتاهی تحت فشار بیشتری قرار بگیرد.
کنتاکتور باید در محدودههایی که برای آن تعریف شده است بتواند شرایط مشخصشده را تحمل کند.
در آزمایشگاه، آزمونهای اضافهبار باید با توجه به استاندارد، رده کاربرد و مشخصات تجهیز طراحی شوند. اعمال جریان بدون محاسبه و کنترل میتواند نهتنها نمونه آزمایش بلکه تجهیزات آزمایشگاه را نیز در معرض خطر قرار دهد.
در این آزمایشها پارامترهایی مانند جریان، مدت زمان، دما و وضعیت کنتاکتها اهمیت دارند.
هدف از این تست لزوماً این نیست که کنتاکتور را تا مرز سوختن پیش ببریم؛ بلکه باید مشخص شود تجهیز در شرایط تعریفشده چه رفتاری از خود نشان میدهد و آیا پس از آزمون همچنان معیارهای عملکردی مورد انتظار را دارد یا خیر.
تست اتصال کوتاه کنتاکتور
یکی از سنگینترین آزمونهایی که در حوزه تجهیزات فشار ضعیف مطرح میشود، آزمونهای مرتبط با اتصال کوتاه است.
اتصال کوتاه میتواند جریان بسیار بزرگی ایجاد کند و در مدت بسیار کوتاهی انرژی زیادی به تجهیزات وارد شود. بنابراین آزمایش این شرایط نیازمند تجهیزات و زیرساخت بسیار تخصصی است.
در چنین آزمایشگاهی معمولاً از مدارهای تست قدرتمند، تجهیزات حفاظتی، سیستمهای اندازهگیری سریع و سازوکارهای ایمنی متعدد استفاده میشود.
نکته بسیار مهم این است که کنتاکتور بهتنهایی وظیفه حفاظت در برابر اتصال کوتاه را بر عهده ندارد. در یک سیستم واقعی، هماهنگی کنتاکتور با وسیله حفاظت اتصال کوتاه اهمیت زیادی دارد.
به همین دلیل، در بررسی عملکرد یک مجموعه کنتاکتور و حفاظت آن، فقط خود کنتاکتور بررسی نمیشود؛ بلکه تعامل آن با تجهیزات حفاظتی نیز اهمیت پیدا میکند.
آزمونهای مربوط به اتصال کوتاه از جمله آزمونهایی هستند که نباید در کارگاه معمولی یا با روشهای غیرحرفهای انجام شوند. انرژی موجود در چنین مدارهایی میتواند بسیار خطرناک باشد و طراحی آزمایش، حفاظت اپراتور و تجهیزات باید توسط مجموعه دارای زیرساخت مناسب انجام شود.
اندازهگیری دمای کنتاکتور در حین کار
یکی از روشهای ارزشمند برای بررسی وضعیت کنتاکتور، مشاهده تغییرات دمایی آن در حین کار است.
فرض کنید دو کنتاکتور از نظر جریان نامی کاملاً مشابه هستند و هر دو در یک مدار با جریان یکسان قرار گرفتهاند. اگر یکی از آنها دمای بسیار بیشتری ایجاد کند، این موضوع میتواند نشانه تفاوت در مقاومت تماس، کیفیت اتصال، ساختار داخلی یا شرایط انتقال حرارت باشد.
در آزمایشگاه میتوان دمای قسمتهای مختلف را با سنسورهای مناسب اندازهگیری کرد و افزایش دما را نسبت به شرایط محیطی بررسی کرد.
تصویربرداری حرارتی نیز میتواند برای پیدا کردن نقاط داغ بسیار مفید باشد؛ بهخصوص زمانی که هدف شناسایی محل غیرعادی تولید حرارت باشد.
البته تصویر حرارتی به تنهایی جایگزین آزمون استاندارد نیست. دمای مشاهدهشده به عوامل مختلفی مانند فاصله دوربین، ضریب گسیل سطح، دمای محیط، جریان عبوری و شرایط تهویه وابسته است.
بنابراین داده حرارتی زمانی ارزش بیشتری دارد که همراه با اطلاعات الکتریکی و شرایط دقیق آزمون ثبت شود.
تست مقاومت کنتاکت؛ چرا چند میلیاهم میتواند مهم باشد؟
در مدارهای قدرت، مقاومت مسیر کنتاکت معمولاً بسیار پایین است. بنابراین اندازهگیری دقیق آن با مولتیمترهای معمولی همیشه ساده نیست.
یکی از مشکلات اندازهگیری مقاومتهای بسیار پایین این است که مقاومت سیمهای تست و مقاومت نقاط اتصال نیز میتواند روی نتیجه اثر بگذارد.
برای همین، در اندازهگیریهای دقیق مقاومت پایین معمولاً از روشهای تخصصیتر مانند اندازهگیری چهار سیمه استفاده میشود تا اثر مقاومت سیمهای اندازهگیری کاهش پیدا کند.
اهمیت این آزمایش زمانی بیشتر میشود که بخواهیم دو نمونه را با یکدیگر مقایسه کنیم یا تغییرات یک کنتاکتور را قبل و بعد از آزمون دوام بررسی کنیم.
اگر مقاومت تماس در طول آزمون به شکل قابل توجهی افزایش پیدا کند، میتواند نشانه فرسایش یا تغییر شرایط سطح تماس باشد.
این همان جایی است که یک عدد ساده از یک اندازهگیری الکتریکی میتواند اطلاعات زیادی درباره وضعیت فیزیکی یک کنتاکتور در اختیار کارشناس قرار دهد.
تست کنتاکتهای کمکی
تمرکز بیشتر افراد هنگام بررسی کنتاکتور روی کنتاکتهای اصلی است، اما کنتاکتهای کمکی نیز نقش مهمی در مدار فرمان دارند.
کنتاکتهای کمکی معمولاً برای ارسال وضعیت کنتاکتور به مدار کنترل، PLC، رلهها، چراغهای سیگنال و تجهیزات دیگر استفاده میشوند.
اگر یک کنتاکت کمکی به درستی تغییر وضعیت ندهد، ممکن است کنتاکتور از نظر مدار قدرت کاملاً سالم باشد اما سیستم کنترل با خطا مواجه شود.
برای مثال، ممکن است موتور روشن شود اما PLC تصور کند کنتاکتور هنوز خاموش است. یا برعکس، سیستم کنترل تصور کند کنتاکتور وصل شده در حالی که مدار قدرت وضعیت دیگری دارد.
بنابراین در آزمایشگاه، وضعیت کنتاکتهای کمکی نیز باید بر اساس مشخصات تجهیز بررسی شود.
تست عایق بین قسمتهای مختلف
یکی دیگر از موضوعات مهم در ارزیابی کنتاکتور، بررسی فاصلهها و عایقبندی میان بخشهای مختلف است.
کنتاکتور دارای قسمتهایی با پتانسیلهای متفاوت است و طراحی عایقی آن باید به شکلی باشد که احتمال ایجاد مسیر ناخواسته جریان کاهش پیدا کند.
آزمونهای عایقی بسته به نوع تست میتوانند بین قسمتهای مختلف تجهیز انجام شوند و هدف آنها بررسی توانایی سیستم عایقی در برابر شرایط الکتریکی مشخص است.
این موضوع در محیطهای صنعتی اهمیت بیشتری پیدا میکند، زیرا گردوغبار، رطوبت، آلودگی و افزایش دما میتوانند شرایط عایقی را تحت تأثیر قرار دهند.
به همین دلیل، یک کنتاکتور ممکن است در آزمایش اولیه کاملاً سالم باشد اما در محیط صنعتی نامناسب، عملکرد عایقی آن به مرور زمان کاهش پیدا کند.
تست عملکرد کنتاکتور در شرایط تغییر ولتاژ
ولتاژ شبکه و ولتاژ مدار فرمان همیشه در شرایط ایدهآل ثابت نمیمانند. در بعضی سیستمها افت ولتاژ یا نوسان ولتاژ میتواند روی عملکرد تجهیزات فرمان تأثیر بگذارد.
کنتاکتور نیز از این موضوع مستثنی نیست.
در یک آزمایشگاه مجهز میتوان شرایط ولتاژ را به شکل کنترلشده تغییر داد و رفتار کنتاکتور را بررسی کرد. در این شرایط مواردی مانند نقطه جذب، وضعیت نگهداری هسته و رفتار کنتاکتور در محدودههای مشخص بررسی میشود.
این تست بهخصوص برای بررسی کنتاکتورهایی که قرار است در سیستمهایی با کیفیت نامناسب برق یا مدارهای فرمان طولانی استفاده شوند، اطلاعات ارزشمندی ایجاد میکند.
اما نباید یک نتیجه آزمایشگاهی را بدون توجه به مشخصات سازنده به تمام شرایط تعمیم داد. هر کنتاکتور محدوده عملکرد مشخصی دارد و آزمون باید بر اساس همان محدوده تعریف شود.
تجهیزات مورد نیاز برای آزمایشگاه تست کنتاکتور
راهاندازی یک آزمایشگاه واقعی برای تست کنتاکتور به مراتب پیچیدهتر از تهیه چند دستگاه اندازهگیری است.
بسته به دامنه آزمونها، آزمایشگاه ممکن است به منابع تغذیه کنترلشده، منبع ولتاژ مدار فرمان، تجهیزات تولید و کنترل جریان، تجهیزات اندازهگیری ولتاژ و جریان، سیستم ثبت داده، تجهیزات اندازهگیری دما، تجهیزات تست عایق، تجهیزات اندازهگیری مقاومت پایین و در آزمونهای سنگینتر به زیرساختهای ویژه قدرت نیاز داشته باشد.
برای تستهای طولانیمدت نیز سیستم کنترل اتوماتیک اهمیت زیادی دارد. اگر قرار باشد یک کنتاکتور هزاران بار قطع و وصل شود، انجام دستی این عملیات هم زمانبر است و هم احتمال خطای انسانی را بالا میبرد.
سیستم کنترل میتواند عملیات قطع و وصل را با تعداد و فاصله زمانی مشخص انجام دهد و در عین حال پارامترهای مهم را ثبت کند.
در آزمایشگاههای پیشرفته، دادههای آزمون میتوانند به صورت پیوسته ذخیره شوند تا بعداً امکان تحلیل روند تغییرات وجود داشته باشد.
این موضوع بسیار مهم است؛ زیرا گاهی یک خرابی ناگهانی نیست که کیفیت پایین را نشان میدهد؛ بلکه روند تدریجی افزایش دما، افزایش مقاومت تماس یا تغییر رفتار مکانیکی است که باید شناسایی شود.
چرا ثبت اطلاعات آزمون اهمیت دارد؟
یک آزمایش بدون ثبت اطلاعات مناسب، ارزش بسیار کمتری نسبت به یک آزمایش مستند دارد.
فرض کنید یک کنتاکتور در آزمایشگاه تست شده و نتیجه نهایی «قبول» اعلام شده است. این نتیجه به تنهایی اطلاعات زیادی در اختیار ما نمیگذارد.
اما اگر گزارش شامل مدل دقیق، شماره نمونه، ولتاژ بوبین، جریان آزمون، دمای محیط، شرایط بار، تعداد عملیات، مقادیر اندازهگیریشده و نتیجه هر مرحله باشد، گزارش بسیار ارزشمندتر خواهد بود.
در پروژههای صنعتی، چنین مستنداتی میتوانند برای کنترل کیفیت، مقایسه تأمینکنندگان، بررسی خرابی و تصمیمگیری درباره خرید تجهیزات مورد استفاده قرار گیرند.
به همین دلیل، گزارش تست کنتاکتور باید فقط یک برگه با عبارت «OK» یا «Not OK» نباشد.
گزارش خوب باید نشان دهد نمونه دقیقاً چه بوده، چگونه آزمایش شده، چه نتایجی به دست آمده و معیار پذیرش چه بوده است.
آزمایشگاه تست کنتاکتور چه کمکی به تولیدکننده میکند؟
آزمایشگاه فقط برای رد یا قبول یک محصول نیست.
یک تولیدکننده میتواند از نتایج آزمایشگاه برای توسعه محصول استفاده کند. اگر مشخص شود کنتاکتها در شرایط خاص بیش از حد گرم میشوند، میتوان طراحی مسیر جریان یا سیستم تماس را اصلاح کرد.
اگر بوبین بیش از حد گرم شود، طراحی مغناطیسی یا الکتریکی آن میتواند بررسی شود.
اگر پس از تعداد مشخصی قطع و وصل، کنتاکتها فرسایش زیادی داشته باشند، جنس، شکل، فشار تماس یا سیستم کنترل قوس میتواند مورد بازنگری قرار گیرد.
به همین دلیل، آزمایشگاه تست کنتاکتور در یک مجموعه تولیدی فقط یک واحد کنترل کیفیت نیست؛ بلکه میتواند بخشی از فرآیند تحقیق، توسعه و بهبود محصول باشد.
آزمایشگاه تست کنتاکتور برای خریدار چه فایدهای دارد؟
موضوع فقط تولیدکننده نیست. خریدار تجهیزات صنعتی نیز میتواند از آزمونهای آزمایشگاهی برای اطمینان بیشتر استفاده کند.
بهخصوص زمانی که تعداد زیادی کنتاکتور برای یک پروژه صنعتی خریداری میشود، کنترل کیفیت نمونهها اهمیت زیادی دارد.
اگر یک شرکت بخواهد بین چند برند یا چند تأمینکننده تصمیم بگیرد، آزمایشهای یکسان روی نمونهها میتواند مقایسه بسیار دقیقتری ایجاد کند.
در این شرایط به جای اینکه فقط قیمت، ظاهر یا ادعای فروشنده را مقایسه کنیم، میتوانیم عملکرد واقعی نمونهها را در شرایط مشخص بررسی کنیم.
این مسئله در پروژههایی که توقف خط تولید هزینه زیادی ایجاد میکند، اهمیت بسیار بیشتری پیدا میکند.
در نهایت، هدف آزمایشگاه این نیست که صرفاً بگوید یک کنتاکتور «خوب» یا «بد» است؛ بلکه باید مشخص کند این کنتاکتور در چه شرایطی، با چه محدودیتهایی و با چه سطحی از عملکرد، قابل استفاده است.
چگونه یک آزمایشگاه تست کنتاکتور معتبر را ارزیابی کنیم؟
وقتی درباره آزمایشگاه تست کنتاکتور صحبت میکنیم، یک سؤال مهم مطرح میشود: آیا هر مجموعهای که چند دستگاه اندازهگیری و منبع تغذیه در اختیار دارد، میتواند خود را آزمایشگاه تست کنتاکتور معرفی کند؟
پاسخ قطعاً منفی است.
آزمایشگاه تست کنتاکتور زمانی ارزش واقعی پیدا میکند که آزمونها بر اساس روش مشخص، با تجهیزات مناسب، شرایط کنترلشده و معیارهای قابل قبول انجام شوند و نتایج نیز به شکل قابل ردیابی ثبت شوند. در واقع، اعتبار یک آزمایشگاه فقط به تعداد دستگاههای آن وابسته نیست؛ بلکه دانش فنی، روش اجرای آزمون، کالیبراسیون تجهیزات، ایمنی، مستندسازی و توانایی تحلیل نتایج نیز اهمیت بسیار زیادی دارد.
این موضوع بهخصوص زمانی اهمیت پیدا میکند که نتیجه آزمایش قرار است مبنای خرید تعداد زیادی کنتاکتور، تأیید یک محصول تولیدی، بررسی یک خرابی صنعتی یا تصمیمگیری درباره کیفیت یک برند قرار بگیرد.
استاندارد در آزمایش کنتاکتور چه نقشی دارد؟
یکی از مهمترین معیارها برای ارزیابی کیفیت یک آزمایشگاه، مشخص بودن استاندارد یا روش آزمونی است که آزمایش بر اساس آن انجام میشود.
برای کنتاکتورهای فشار ضعیف، استاندارد IEC 60947-4-1 یکی از مراجع مهم محسوب میشود. این استاندارد الزامات و آزمونهای مرتبط با کنتاکتورهای الکترومکانیکی و راهاندازها را پوشش میدهد و موضوعاتی مانند مشخصات تجهیز، شرایط عملکرد، خواص عایقی، افزایش دما و توانایی قطع و وصل را در بر میگیرد.
در نسخه 2023 این استاندارد نیز تغییرات و الزامات جدیدی نسبت به نسخههای قبلی اعمال شده و در سال 2026 اصلاحیه آن منتشر شده است. بنابراین هنگام تهیه گزارش فنی، صرفاً نوشتن عبارت «مطابق IEC» کافی نیست؛ بهتر است مشخص باشد آزمون دقیقاً بر اساس کدام استاندارد و کدام نسخه انجام شده است.
این نکته برای خریداران صنعتی بسیار مهم است. اگر در یک گزارش فقط نوشته شده باشد «کنتاکتور تست شد و سالم است»، اطلاعات فنی بسیار کمی ارائه شده است. اما اگر نوع آزمون، شرایط آزمون، پارامترهای اندازهگیریشده و معیار پذیرش مشخص باشند، نتیجه بسیار قابل اعتمادتر خواهد بود.
تفاوت تست کارخانهای با آزمایشگاه مستقل چیست؟
در بسیاری از کارخانههای تولیدکننده کنتاکتور، واحد کنترل کیفیت وجود دارد و محصولات پیش از خروج از خط تولید تحت آزمایش قرار میگیرند.
این آزمایشها اهمیت بسیار زیادی دارند، زیرا تولیدکننده باید مطمئن شود محصولی که از خط تولید خارج میشود با مشخصات طراحی و معیارهای کنترل کیفیت مطابقت دارد.
اما تست کارخانهای با آزمایش مستقل الزاماً یک مفهوم نیست.
در تست کارخانهای، تولیدکننده معمولاً محصول خودش را طبق فرآیند کنترل کیفیت داخلی و الزامات تعریفشده بررسی میکند. این فرآیند برای کنترل تولید ضروری است.
در مقابل، آزمایشگاه مستقل میتواند نمونه را بدون وابستگی مستقیم به تولیدکننده بررسی کند و نتیجه آزمون را از دید یک مجموعه مستقل ارائه دهد.
هیچکدام از این دو رویکرد به خودی خود به معنای «خوب» یا «بد» بودن نیستند. آنچه اهمیت دارد، روش آزمون، صلاحیت فنی، تجهیزات مناسب و قابلیت اعتماد به نتایج است.
در پروژههای حساس ممکن است هر دو نوع بررسی مورد استفاده قرار گیرد؛ یعنی تولیدکننده کنترل کیفیت کارخانهای خود را انجام دهد و خریدار یا نهاد بازرسی نیز آزمایش مستقل انجام دهد.
آزمایشگاه معتبر چه ویژگیهایی دارد؟
یکی از اولین مواردی که هنگام انتخاب آزمایشگاه باید بررسی شود، دامنه واقعی فعالیت آن است.
ممکن است یک آزمایشگاه تجهیزات بسیار خوبی برای اندازهگیری پارامترهای الکتریکی داشته باشد، اما زیرساخت لازم برای آزمونهای قدرت یا دوام الکتریکی کنتاکتور را نداشته باشد.
بنابراین نباید فقط از روی عنوان «آزمایشگاه برق» یا «آزمایشگاه تست تجهیزات» درباره توانایی آن مجموعه قضاوت کرد.
باید مشخص شود آزمایشگاه دقیقاً چه آزمونهایی را میتواند انجام دهد.
همچنین تجهیزات اندازهگیری باید وضعیت کالیبراسیون مشخصی داشته باشند. اندازهگیری جریان، ولتاژ، مقاومت، دما و سایر پارامترها زمانی ارزشمند است که دستگاه اندازهگیری از دقت مناسب برخوردار باشد و وضعیت کالیبراسیون آن قابل پیگیری باشد.
در آزمایشهای حساس، کوچکترین خطا در اندازهگیری میتواند نتیجه را تحت تأثیر قرار دهد.
فرض کنید قرار است مقاومت بسیار پایین کنتاکت اندازهگیری شود. اگر تجهیزات یا روش اندازهگیری برای این محدوده مناسب نباشد، نتیجه میتواند با مقدار واقعی اختلاف داشته باشد. همین مسئله در اندازهگیری دما، جریان و ولتاژ نیز مطرح است.
بنابراین یک آزمایشگاه حرفهای باید بتواند درباره تجهیزات خود، روش اندازهگیری و شرایط آزمون توضیح فنی ارائه کند.
گزارش تست کنتاکتور باید شامل چه اطلاعاتی باشد؟
گزارش آزمایش یکی از مهمترین خروجیهای آزمایشگاه است.
یک گزارش حرفهای باید به شکلی نوشته شود که شخص دیگری بتواند متوجه شود چه نمونهای آزمایش شده و تحت چه شرایطی قرار گرفته است.
اطلاعاتی مانند نام سازنده، مدل کنتاکتور، شماره فنی، نوع بوبین، ولتاژ نامی، جریان نامی، رده کاربرد، تاریخ آزمون و مشخصات نمونه میتوانند در شناسایی دقیق تجهیز اهمیت داشته باشند.
پس از آن باید روش آزمون مشخص شود.
برای مثال، اگر تست افزایش دما انجام شده، باید شرایط بارگذاری و روش اندازهگیری مشخص باشند. اگر تست دوام انجام شده، تعداد عملیات و شرایط قطع و وصل باید ثبت شوند.
همچنین نتایج اندازهگیریشده باید تا حد امکان به شکل عددی ارائه شوند، نه صرفاً با عباراتی مانند «خوب»، «مناسب» یا «تأیید شد».
ارائه دادههای واقعی باعث میشود گزارش قابلیت بررسی و مقایسه داشته باشد.
در نهایت، معیار پذیرش باید مشخص باشد. یعنی معلوم باشد آزمایشگاه بر اساس چه معیار یا استانداردی نتیجه را قابل قبول یا مردود اعلام کرده است.
گزارش خوب در واقع داستان کامل یک آزمون را روایت میکند: چه چیزی آزمایش شد، چگونه آزمایش شد، چه چیزی اندازهگیری شد و نتیجه چه بود.
چرا کالیبراسیون تجهیزات آزمایشگاه اهمیت دارد؟
فرض کنید یک دستگاه اندازهگیری جریان، مقدار 100 آمپر را نشان میدهد. آیا این عدد حتماً دقیقاً 100 آمپر است؟
بدون مشخص بودن دقت دستگاه و وضعیت کالیبراسیون، نمیتوان با اطمینان چنین ادعایی کرد.
در یک آزمایشگاه حرفهای، تجهیزات اندازهگیری باید تحت برنامه مشخص کنترل و کالیبره شوند. هدف این است که نتایج اندازهگیری قابل اعتماد و قابل ردیابی باشند.
کالیبراسیون فقط یک برچسب روی دستگاه نیست. اهمیت اصلی آن در این است که بدانیم دستگاه اندازهگیری تا چه حد میتواند مقدار واقعی را نشان دهد و عدم قطعیت اندازهگیری چقدر است.
این موضوع در آزمونهای کنتاکتور اهمیت زیادی دارد، زیرا برخی اندازهگیریها ممکن است در محدودههایی انجام شوند که اختلافهای بسیار کوچک نیز در تحلیل نهایی مهم باشند.
خطاهای رایج در تست کنتاکتور
یکی از اشتباهات رایج این است که سلامت کنتاکتور فقط با تست بوبین بررسی شود.
بوبین ممکن است سالم باشد و کنتاکتور جذب کند، اما کنتاکتهای اصلی دچار فرسایش یا افزایش مقاومت شده باشند.
اشتباه دیگر این است که کنتاکتور بدون بار آزمایش شود و نتیجه آزمایش به عملکرد واقعی آن تعمیم داده شود.
همچنین گاهی فقط ظاهر کنتاکتها بررسی میشود. در حالی که ظاهر یک قطعه نمیتواند به تنهایی وضعیت دقیق عملکرد الکتریکی آن را مشخص کند.
از طرف دیگر، مقایسه دو کنتاکتور بدون یکسان بودن شرایط آزمایش نیز میتواند نتیجه اشتباه ایجاد کند.
اگر دو نمونه در دو جریان متفاوت، دو دمای محیط متفاوت یا با روشهای اندازهگیری متفاوت آزمایش شوند، مقایسه مستقیم نتایج آنها منطقی نیست.
یکی دیگر از اشتباهات جدی، انجام آزمونهای پرانرژی بدون زیرساخت ایمنی مناسب است. آزمون اتصال کوتاه یا آزمایشهای جریان بالا میتوانند انرژی بسیار زیادی آزاد کنند و انجام آنها در محیط غیرمجاز یا بدون تجهیزات حفاظتی مناسب خطرناک است.
آزمایشگاه تست کنتاکتور باید قبل از هر چیز یک محیط کنترلشده و ایمن باشد.
آیا تست کنتاکتور دستدوم هم امکانپذیر است؟
بله، اتفاقاً آزمایش کنتاکتورهای کارکرده میتواند اطلاعات بسیار ارزشمندی در اختیار تعمیرکار یا خریدار قرار دهد.
در کنتاکتور دستدوم، فقط سلامت ظاهری اهمیت ندارد. باید مشخص شود تجهیز چه مقدار فرسایش کرده و آیا هنوز برای شرایط کاری مورد نظر مناسب است یا خیر.
در این شرایط، بررسی مقاومت کنتاکت، وضعیت بوبین، عملکرد مکانیکی، شرایط عایقی و وضعیت کنتاکتهای اصلی و کمکی میتواند مفید باشد.
اگر کنتاکتور قبلاً در یک محیط صنعتی سنگین کار کرده باشد، ممکن است ظاهر آن نسبتاً سالم باشد اما تعداد زیادی عملیات قطع و وصل را پشت سر گذاشته باشد.
به همین دلیل، برای تجهیزات کارکرده، تست عملکردی میتواند بسیار ارزشمندتر از بررسی ظاهری باشد.
البته نتیجه آزمایش باید با توجه به کاربرد آینده تجهیز تفسیر شود. یک کنتاکتور ممکن است برای یک بار سبک هنوز مناسب باشد اما برای کنترل یک موتور سنگین و پرکار دیگر انتخاب مناسبی نباشد.
آیا میتوان کیفیت دو برند کنتاکتور را با آزمایشگاه مقایسه کرد؟
یکی از کاربردهای بسیار جالب آزمایشگاه تست کنتاکتور، مقایسه چند محصول با یکدیگر است.
فرض کنید دو کنتاکتور با جریان نامی مشابه از دو برند متفاوت داریم.
به جای اینکه فقط بر اساس قیمت، وزن یا ظاهر تصمیم بگیریم، میتوان نمونهها را تحت شرایط یکسان آزمایش کرد.
مقاومت تماس، افزایش دما، عملکرد بوبین، رفتار مکانیکی، وضعیت کنتاکتها و دوام در شرایط تعریفشده میتوانند در یک چارچوب یکسان بررسی شوند.
اما یک نکته بسیار مهم وجود دارد: نتیجه یک آزمون محدود نباید به معنای برتری مطلق یک برند در تمام شرایط تلقی شود.
ممکن است یک محصول در یک کاربرد عملکرد بسیار خوبی داشته باشد و محصول دیگری برای شرایط متفاوت طراحی شده باشد.
بنابراین مقایسه علمی باید بر اساس کاربرد واقعی، مشخصات نامی، رده استفاده و شرایط یکسان آزمون انجام شود.
آزمایشگاه تست کنتاکتور و تشخیص کالای بیکیفیت
یکی دیگر از کاربردهای مهم آزمایشگاه، بررسی محصولاتی است که احتمال میرود کیفیت آنها با مشخصات اعلامشده مطابقت نداشته باشد.
در بازار تجهیزات برق صنعتی، گاهی ظاهر دو محصول بسیار شبیه است اما کیفیت مواد، طراحی داخلی، جنس کنتاکتها، سیمپیچ، عایقها یا ساختار مکانیکی آنها متفاوت است.
در چنین شرایطی، بررسی فنی میتواند اطلاعات بسیار بیشتری نسبت به ظاهر محصول ارائه کند.
برای مثال، اگر محصولی جریان نامی مشخصی را روی پلاک خود اعلام کرده باشد، آزمونهای مناسب میتوانند برای بررسی عملکرد آن در شرایط تعریفشده انجام شوند.
البته آزمایشگاه نباید بدون داشتن روش معتبر و داده کافی، صرفاً بر اساس یک آزمایش ساده نتیجه بگیرد که محصول «تقلبی» یا «اصلی» است.
تشخیص اصالت کالا موضوع گستردهتری است و ممکن است به بررسی زنجیره تأمین، شماره سریال، بستهبندی، مستندات تولیدکننده و سایر شواهد نیز نیاز داشته باشد.
آزمایشگاه بیشتر میتواند درباره عملکرد و ویژگیهای فنی نمونه مورد آزمایش اطلاعات ارائه کند.
تست کنتاکتور برای چه صنایعی اهمیت بیشتری دارد؟
تقریباً هر صنعتی که از موتور و تجهیزات الکتریکی استفاده میکند میتواند از آزمون کنتاکتور بهره ببرد.
در کارخانههای تولیدی، خرابی یک کنتاکتور ممکن است باعث توقف خط شود.
در سیستمهای پمپاژ، خرابی کنتاکتور میتواند عملکرد پمپ را مختل کند.
در سیستمهای تهویه، کمپرسورها و فنها به عملکرد صحیح تجهیزات قطع و وصل وابسته هستند.
در جرثقیلهای سقفی، کنتاکتورها با شرایط کاری سخت و تعداد عملیات زیاد مواجه میشوند.
در تابلوهای صنعتی نیز کیفیت کنتاکتور میتواند بر قابلیت اطمینان کلی سیستم اثر بگذارد.
به همین دلیل، هرچه هزینه توقف تجهیزات بیشتر باشد، اهمیت کنترل کیفیت و انتخاب صحیح کنتاکتور نیز بیشتر میشود.
چه زمانی باید کنتاکتور را برای تست آزمایشگاهی ارسال کرد؟
هر کنتاکتوری الزاماً نیاز به تست کامل آزمایشگاهی ندارد.
برای یک کنتاکتور معمولی که قرار است در یک کاربرد ساده و کمریسک استفاده شود، ممکن است بازرسی و تستهای معمول کفایت کند.
اما در پروژههای حساس، خرید تعداد زیاد، بررسی یک محصول جدید، مقایسه تأمینکنندگان، تحلیل خرابیهای تکرارشونده یا بررسی یک تغییر در طراحی، آزمایش تخصصی ارزش بیشتری پیدا میکند.
همچنین اگر در یک خط تولید، تعداد زیادی کنتاکتور با خرابی مشابه مواجه شوند، تست آزمایشگاهی میتواند به پیدا کردن علت اصلی کمک کند.
گاهی مشکل از خود کنتاکتور نیست؛ ممکن است انتخاب نادرست رده کاربرد، جریان نامناسب، تهویه ضعیف تابلو، اتصال نامناسب ترمینالها، نوسان ولتاژ فرمان یا شرایط محیطی باعث کاهش عمر تجهیز شده باشد.
آزمایشگاه میتواند با دادههای دقیقتر به تفکیک این عوامل کمک کند.
چرا آزمایشگاه به تنهایی جای انتخاب صحیح کنتاکتور را نمیگیرد؟
حتی بهترین آزمایشگاه نیز نمیتواند یک انتخاب اشتباه را به انتخاب درست تبدیل کند.
اگر کنتاکتوری برای کاربرد مشخصی طراحی نشده باشد، ممکن است در یک آزمون خاص عملکرد قابل قبولی داشته باشد اما برای شرایط واقعی پروژه مناسب نباشد.
انتخاب کنتاکتور باید از ابتدا بر اساس نوع بار، توان و جریان، ولتاژ مدار قدرت، ولتاژ بوبین، تعداد دفعات قطع و وصل، رده کاربرد، شرایط محیطی و هماهنگی با تجهیزات حفاظتی انجام شود.
آزمایشگاه در این میان نقش مهمی دارد، اما نقش آن بیشتر تأیید، ارزیابی، مقایسه و تحلیل عملکرد است.
به عبارت دیگر، آزمایشگاه آخرین حلقه زنجیره مهندسی کیفیت است، نه جایگزین طراحی صحیح سیستم.
آینده آزمایش کنتاکتور؛ از تست دستی تا ثبت هوشمند دادهها
آزمایشگاههای مدرن به سمت اتوماسیون بیشتر حرکت میکنند.
در سیستمهای پیشرفته، سنسورها میتوانند به شکل پیوسته جریان، ولتاژ، دما و وضعیت عملکرد کنتاکتور را ثبت کنند. سیستم کنترل نیز میتواند عملیات قطع و وصل را با سرعت و تعداد مشخص انجام دهد.
این اطلاعات بعداً میتوانند برای تحلیل رفتار تجهیز مورد استفاده قرار گیرند.
برای مثال، اگر دمای کنتاکتور در طول زمان به تدریج افزایش پیدا کند یا مقاومت تماس روند افزایشی داشته باشد، سیستم ثبت داده میتواند این تغییر را نشان دهد.
این نوع تحلیل بهخصوص برای تحقیق و توسعه و پیشبینی خرابی بسیار ارزشمند است.
در آینده، استفاده از تحلیل داده، سیستمهای مانیتورینگ و الگوریتمهای تشخیص الگو میتواند نقش بیشتری در آزمایش تجهیزات الکترومکانیکی داشته باشد. اما حتی با پیشرفت فناوری نیز اصول اساسی تغییر نمیکنند: آزمون باید معتبر، قابل تکرار، مستند و متناسب با کاربرد تجهیز باشد.
جمعبندی؛ آزمایشگاه تست کنتاکتور چرا اهمیت دارد؟
کنتاکتور یکی از سادهترین تجهیزات ظاهری تابلو برق است، اما عملکرد آن به مجموعهای از عوامل الکتریکی، مکانیکی، حرارتی و عایقی وابسته است. به همین دلیل، تشخیص کیفیت واقعی یک کنتاکتور فقط با نگاه کردن به ظاهر آن یا حتی انجام یک تست ساده با مولتیمتر امکانپذیر نیست.
آزمایشگاه تست کنتاکتور محیطی است که در آن میتوان عملکرد تجهیز را تحت شرایط کنترلشده بررسی کرد و دادههایی به دست آورد که برای کنترل کیفیت، مقایسه محصولات، تحقیق و توسعه، عیبیابی و تصمیمگیری صنعتی قابل استفاده باشند.
از تست بوبین و کنتاکتهای اصلی گرفته تا اندازهگیری مقاومت تماس، بررسی افزایش دما، آزمون عایقی، تست قطع و وصل، دوام مکانیکی و الکتریکی و آزمونهای مرتبط با شرایط سنگینتر، هر آزمایش بخش متفاوتی از عملکرد کنتاکتور را مشخص میکند.
یکی از مهمترین نکات این است که جریان نامی به تنهایی معیار کافی برای انتخاب یا ارزیابی کنتاکتور نیست. نوع بار و رده کاربرد، شرایط قطع و وصل، تعداد عملیات، دمای محیط، ولتاژ بوبین و هماهنگی با تجهیزات حفاظتی نیز باید مورد توجه قرار بگیرند.
استانداردهایی مانند IEC 60947-4-1 نیز چارچوب مهمی برای مشخصات و آزمونهای کنتاکتورها و راهاندازهای الکترومکانیکی فراهم میکنند. بنابراین هنگام بررسی یک گزارش تست، بهتر است مشخص باشد آزمون با چه استاندارد یا روش فنی انجام شده و معیار قبولی چه بوده است.
از طرف دیگر، یک آزمایشگاه معتبر فقط به تجهیزات گرانقیمت وابسته نیست. صلاحیت افراد، روش اجرای آزمون، کالیبراسیون تجهیزات، کنترل شرایط محیطی، ایمنی، ثبت دقیق دادهها و ارائه گزارش قابل ردیابی، همگی بخشی از کیفیت واقعی یک آزمایشگاه هستند.
برای تولیدکننده، آزمایشگاه ابزاری برای کنترل کیفیت و بهبود طراحی است. برای خریدار، وسیلهای برای کاهش ریسک خرید و مقایسه فنی محصولات است. برای تعمیرکار و واحد نگهداری نیز میتواند در تشخیص علت خرابی و تصمیمگیری درباره ادامه استفاده یا تعویض کنتاکتور کمک کند.
در نهایت، هدف از آزمایش کنتاکتور فقط پیدا کردن یک عدد یا اعلام «قبول» و «رد» نیست. هدف اصلی این است که بدانیم کنتاکتور در شرایط مشخص چگونه رفتار میکند، چه مقدار تنش را تحمل میکند، چه محدودیتهایی دارد و آیا برای کاربرد مورد نظر قابل اعتماد است یا خیر.
به همین دلیل، هرچه نقش کنتاکتور در یک سیستم صنعتی حساستر باشد، اهمیت آزمایش و کنترل کیفیت آن نیز بیشتر میشود. انتخاب صحیح، نصب صحیح، حفاظت مناسب و آزمایش اصولی در کنار یکدیگر میتوانند عمر کنتاکتور را افزایش دهند و احتمال توقف ناخواسته تجهیزات را کاهش دهند.
اگر قرار است یک کنتاکتور در یک پروژه مهم صنعتی استفاده شود، سؤال اصلی نباید فقط این باشد که «این کنتاکتور چند آمپر است؟»؛ بلکه باید پرسید: «در چه شرایطی آزمایش شده، برای چه کاربردی طراحی شده و آیا عملکرد واقعی آن با مشخصات اعلامشده مطابقت دارد؟»
پاسخ دقیق به همین سؤالهاست که آزمایشگاه تست کنتاکتور را از یک تست ساده کارگاهی جدا میکند و آن را به یکی از ابزارهای مهم مهندسی کیفیت در صنعت برق تبدیل میکند.
